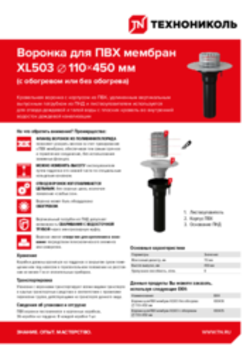

Воронка для ПВХ мембран XL503 Ø110х450мм
Цена указана для проектировщиков, для оценки сметной стоимости на этапе проектирования объекта. Не для подготовки коммерческого предложения.
Базовая (ориентировочная) цена (с НДС) для г. Москва без учета скидок. Итоговая стоимость зависит от региона строительства объекта и объема материала.
Для расчета более точной цены, перейдите в интернет-магазин shop.tn.ru по кнопке КУПИТЬ.
Указанная стоимость не является публичной офертой.

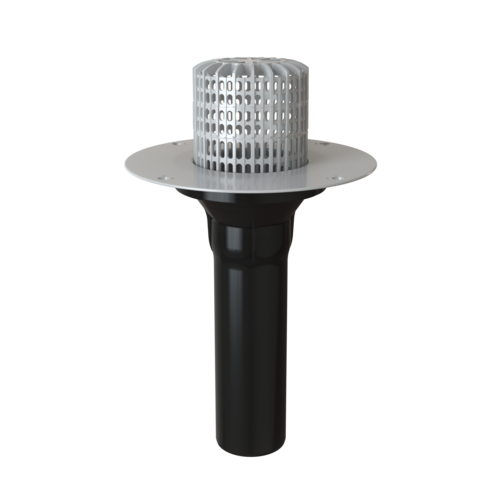

Кровельная воронка для ПВХ мембран XL503 ТехноНИКОЛЬ с корпусом из ПВХ и листвоуловителем с удлиненным вертикальным выпускным патрубком из ударопрочного полипропилена, используется для отвода дождевой и талой воды с плоских кровель из ПВХ мембран во внутренний водосток дождевой
канализации.
Корпус воронки из ПВХ позволяет ускорить монтаж за счет приваривания к гидроизоляционному слою из ПВХ мембраны, обеспечивая тем самым прочное и герметичное соединение, а вертикальный патрубок из полипропилена допускает возможность сваривания с водосточной трубой через муфту.
Отвод воронки изготавливается цельным, без сварочных швов, исключая появление «слабых зон».
Листвоуловитель предотвращает попадания в дождевую канализацию веток, листвы и других посторонних предметов. Можно изменять высоту листвоуловителя путем подрезки его нижней части по специальным кольцевым канавкам.
Дополнительно для защиты от солнца в состав добавлены УФ-стабилизаторы, обеспечивающие устойчивость к ультрафиолетовому и атмосферному воздействию в диапазоне температур от минус 50 °С до плюс 90 °С.
Воронка поставляется в следующих вариантах: Воронка для ПВХ мембран XL503 без обогрева Ø110х450 мм; Воронка для ПВХ мембран XL503 с обогревом Ø110х450 мм.
Воронка применяется в плоских кровлях из ПВХ мембран с внутренним водостоком. Обогреваемая воронка применяется при устройстве кровель с внутренним водостоком над необогреваемыми помещениями. В случае, если трубы водоприемной системы внутреннего водостока выходят в цокольной части наружу из здания, рекомендуем использовать воронку с обогревом. Греющий кабель подключается к сети переменного тока ~220-230 В / 0,16 А. Теплоотдача кабеля – не более 30 Вт/м. Максимальная температура поверхности кабеля – плюс 65 °С. Длина кабеля – не менее 1,5 м. Количество воронок определяется расчетом в соответствии с СП 30.13330.2020 и зависит от региона, в котором расположен объект, и пропускной способности воронки.
Коробки должны храниться на поддонах, в закрытом сухом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
Упаковки с воронками транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.
Гарантийный срок хранения — 12 месяцев со дня изготовления.
ПВХ Воронки поставляются в картонных коробках, 36 коробок на поддоне. В каждой коробке 1 шт.
Код ОКПД2: 22.23.19.000
Код ТН ВЭД: 3925 90 800 0
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Пропускная способность | л/с | не менее | 8 | по спецификации изготовителя |
Минимально допустимая температура для применения | ºC | не ниже | -50 | - |
Максимально допустимая температура для применения | ºC | не выше | +90 | - |
Максимальная температура отводящей жидкости | ºC | не выше | +85 | - |
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Высота воронки | мм | - | 450 | - |
Диаметр основания | мм | - | 362 | - |
Монтажный диаметр | мм | - | 110 | - |
