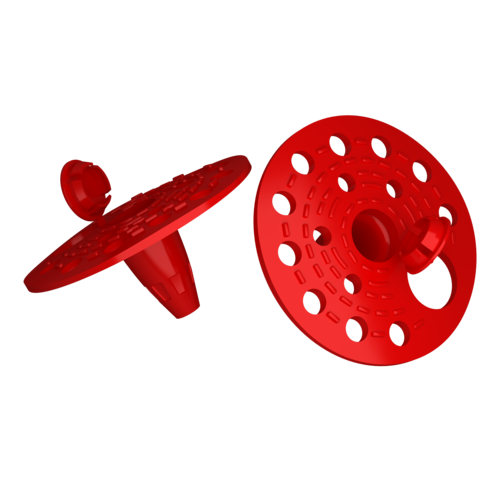

Фасадный крепеж TERMOCLIP Стена 3
Тарельчатый дюбель состоит из тарельчатого держателя, выполненного из морозостойкого ударопрочного полиэтилена высокой плотности.
Закручивающийся распорный элемент (саморез марки WST-5,5 в комплект не входит) выполнен из гальванической оцинкованной стали с резьбой и шлицом для закручивания.
Тарельчатый элемент с теплогидроизоляционной заглушкой.
Предназначен для крепления плит теплоизоляционного слоя к основанию из деревянных и деревосодержащих оснований.
Расход тарельчатых анкеров на единицу площади фасада определяют с учетом расчетного сопротивления тарельчатого анкера вытягивающему усилию из основания, ветрового региона и типа местности, но не менее 5 шт./м2.
Закручивание распорного элемента выполняется только один раз при числе оборотов не более 400 об/мин.
Коробки должны храниться на поддонах, в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
Транспортирование упаковок с крепежом следует производить в крытых транспортных средствах на поддонах в горизонтальном положении в соответствии с ГОСТ Р 58359-2019.
Не более 12 месяцев с момента изготовления.
Дюбель упаковывается в картонную упаковку. Количества крепежа в упаковке зависит от длины телескопического крепежа.
Код ОКПД2: 22.23.19
Код ТН ВЭД: 3925 90 100 0
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Минимальная температура эксплуатации | ºC | не ниже | -50 | СТО 72746455-3.9.32-2024 |
Максимальная температура эксплуатации | ºC | не выше | +80 | СТО 72746455-3.9.32-2024 |
Цвет тарельчатого дюбеля | - | - | визуальный |
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Диаметр посадочного места под шуруп | мм | - | 12 | ГОСТ Р 58359-2019 |
Диаметр тарельчатого держателя | мм | 60 | ГОСТ Р 58939 | |
Толщина тарельчатой пластины | мм | - | 2,5 | ГОСТ Р 58939 |
Диаметр отверстия под саморез | мм | - | 5,5 | ГОСТ Р 58939 |
