Каталог систем Renga

Рекомендации по работе с каталогом систем компании ТЕХНОНИКОЛЬ для Renga Architecture компании АСКОН.

Каталог выполнен в виде файла архитектурного проекта Renga Architecture (***.rnp) Версия: 2.12.15285.56092.

При открытии файла первым появляется 3D вид, который является рабочим видом в программном комплексе. Здесь отображены все системы которое построены на базовом уровне. При построениях использовались такие основные инструменты как перекрытие и стена. В зависимости от типа системы применялись дополнительные инструменты построений доступные в программном комплексе. Каждой конструкции присвоен многослойный материал (система) и марка (шифр системы). По системам выполнены разрезы, отображаемые на Карточках систем.


Материалы.

Все материалы в проекте разбиты по категориям, которые подробнее расписаны на листе 2. «Правила именования материалов и систем».

Материалы с префиксом TN(А) не производятся компанией ТЕХНОНИКОЛЬ, но являются неотъемлемой частью систем.

По материалам заполнены все параметры и свойства.


Многослойные материалы.

В нем строительные материалы компонуются согласно готовым системным решениям.

Для удобства навигации по обозревателю проекта, каждой системе был присвоен шифр. Подробнее информация по шифрам систем расписана на листе 2. «Правила именования материалов и систем».

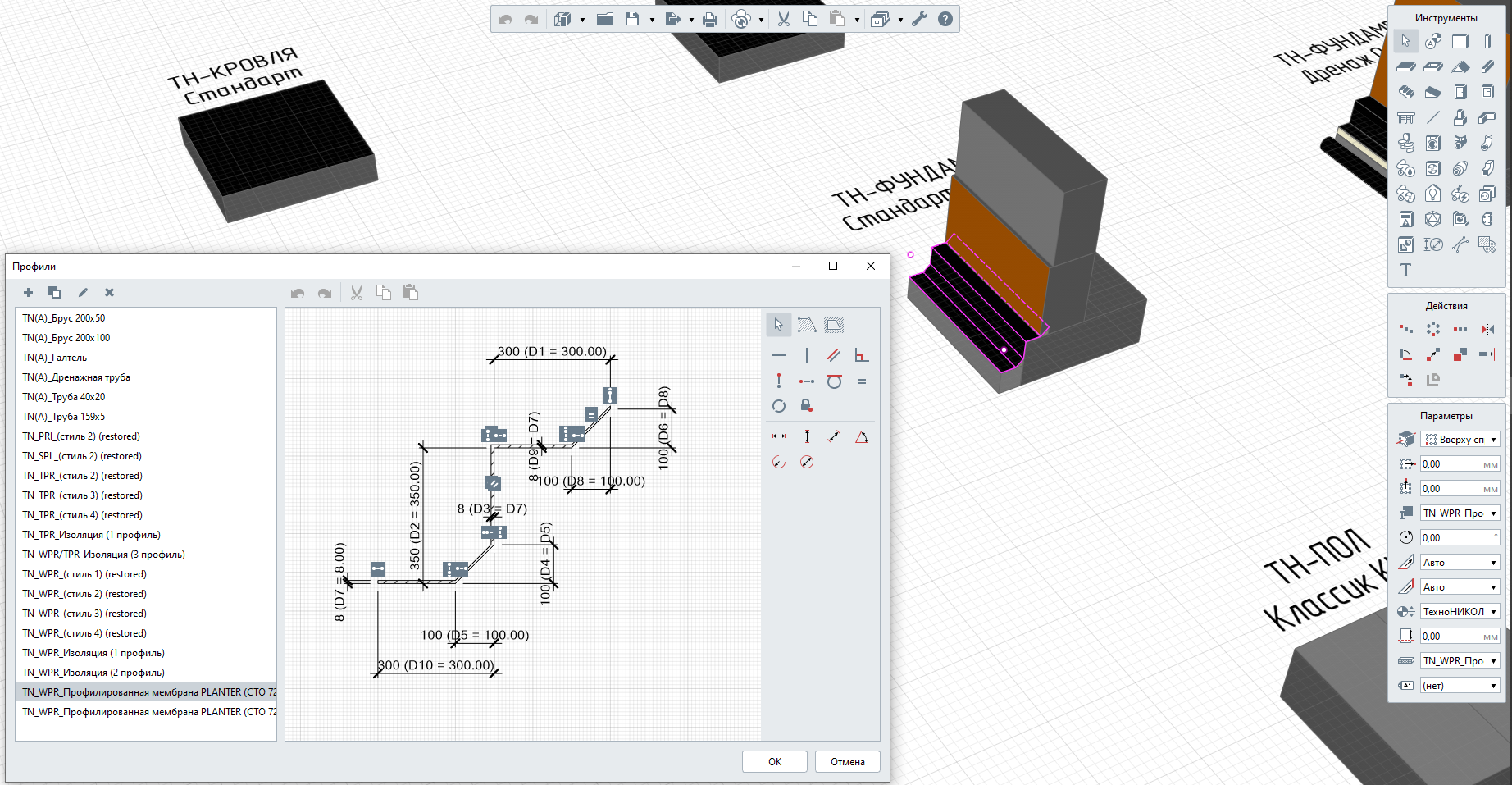

Часть изоляционных материалов выполнена инструментом Профили. Профили используются для создания необходимого Стиля балки. На 3D виде при помощи инструмента Балка можно моделировать изоляционные слои, строить линейные сопряжения с конструкциями с высокой степенью детализации, это позволяет учитывать дополнительный расход материалов на сложной геометрии конструкций. После построения изоляционного слоя ему присваивается соответствующий материал.


Обозреватель проекта.

В разделе чертежи можно обнаружить основную информацию по каталогу.

Здесь присутствуют обложка каталога, правила именования систем, материалов и карточки систем.


Рассмотрим подробнее содержимое листов.

На листе «1. Обложка» отображена информация о компании, каталоге и версия файла:

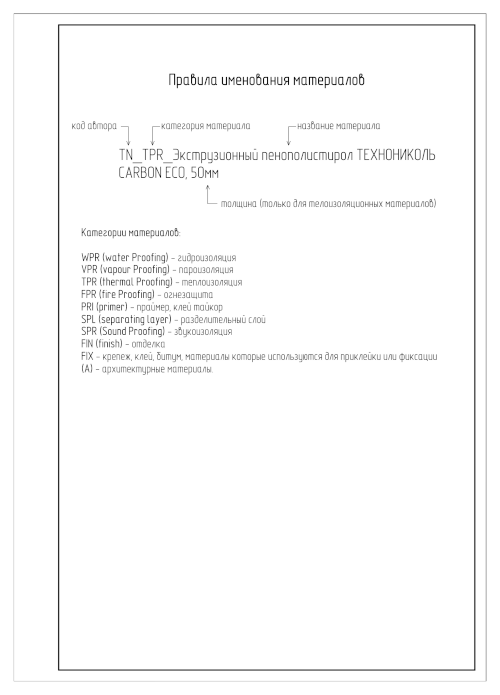

На листе «2. Правила именования систем и материалов» отображены категории материалов, шифры систем и их аббревиатуры:


На карточке присутствуют краткое описание системы, сечение, список основных и альтернативных материалов, ссылка на систему сайте компании ТЕХНОНИКОЛЬ.


Данный каталог можно использовать как опорный файл для переноса необходимых систем в Ваш проект, не тратя тем самым время на создание необходимого списка материалов и многослойных конструкций.

Примечания:

  1. В данном каталоге не разработаны спецификации материалов по системам (ограничение программы).
  2. В карточках систем на разрезах часть информации представлена в виде штриховок и линий. Выполнено это с целью лучшего визуального восприятия и простоты понимания состава системы.
  3. В разделе дополнительных характеристик материалов, коэффициенты теплопроводности округлены до сотых значений.
  4. Скатные и плоские кровли выполнены перекрытиями, т.к. программный комплекс не отображает на разрезе состав многослойной конструкции скатной кровли, выполненной инструментом, крыша. В многослойных материалах в раздел крыша внесены системные решения компании для скатных кровель.
  5. Стена «Фон» использовалась для ограничения видимости разреза по причине отсутствия у него настройки диапазона видимости.
  6. Такие элементы как: «TN_Стена в грунте», «TN_Грунт», «TN_Логотип_цвет» и «TN_Подготовка» не являются полноценными системными решениями, а лишь дополняют каталог как элементы визуального оформления.
  7. При корректировке профилей (например изменении имени), стили балок, разработанные на базе данного профиля, меняют свои параметры на базовые, т.е. принимают геометрические значения как у профиля, на основании которого они выполнены.
