Каталог систем Model Studio CS

СОЗДАНИЕ МНОГОСЛОЙНОЙ КОНСТРУКЦИИ С ИСПОЛЬЗОВАНИЕМ МАТЕРИАЛОВ ТЕХНОНИКОЛЬ В MODEL STUDIO CS

На ленте во вкладке «Строительные решения» → панель «Объёмные элементы» выбрать команду «Многослойная конструкция»;

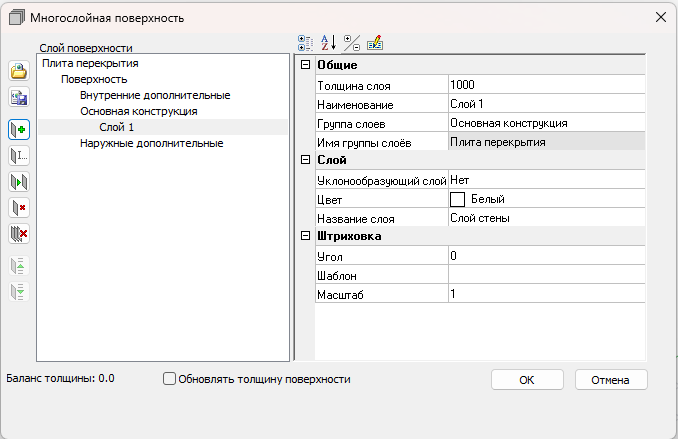

Выбрать соответствующую строительную поверхность, откроется окно «Многослойная поверхность»;

unnamed (19).png

Команды управления

   Наименование  Пояснения
  unnamed (17).png   Выбрать конструкции стены  Открывает окно базы данных, для выбора строительной поверхности;
 unnamed (20).png   Сохранить конструкцию стены  Сохраняет созданную конструкцию строительной поверхности;
 unnamed (21).png   Добавить слой  Открывает окно выбора материала для добавления слоя;
 unnamed (12).png  Изменить слой   Открывает окно выбора материала для изменения слоя;
 unnamed (13).png   Копировать слой  Копирует выбранный слой;
 unnamed (14).png   Удалить слой  Удаляет выбранный слой;
 unnamed (11).png   Выйти и удалить все исходные слои  Удаляет все созданные слои и закрывает окно «Многослойная поверхность»;
 unnamed (15).png   Переместить слой вверх  Перемещает выбранный слой выше в списке;
 unnamed (16).png   Переместить слой вниз  Перемещает выбранный слой ниже в списке;

В окне «Многослойная поверхность» выбрать команду «добавить слой»;

unnamed (8).png

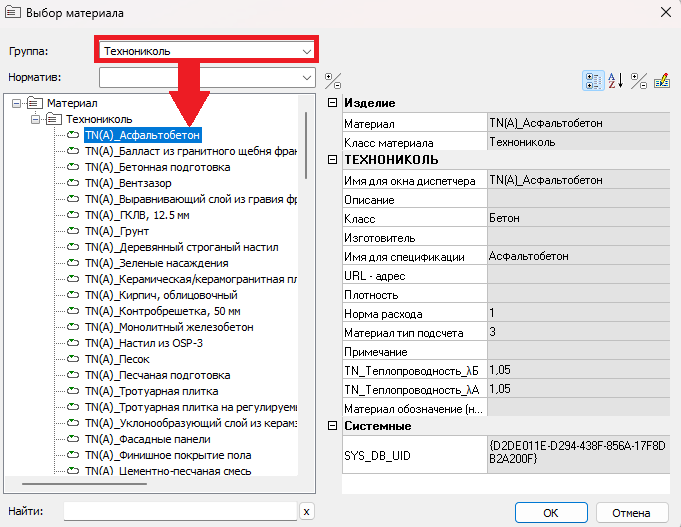

В открывшемся окне «Выбор материала» выбрать группу: ТЕХНОНИКОЛЬ и необходимый материал для создания слоя;

unnamed (9).png

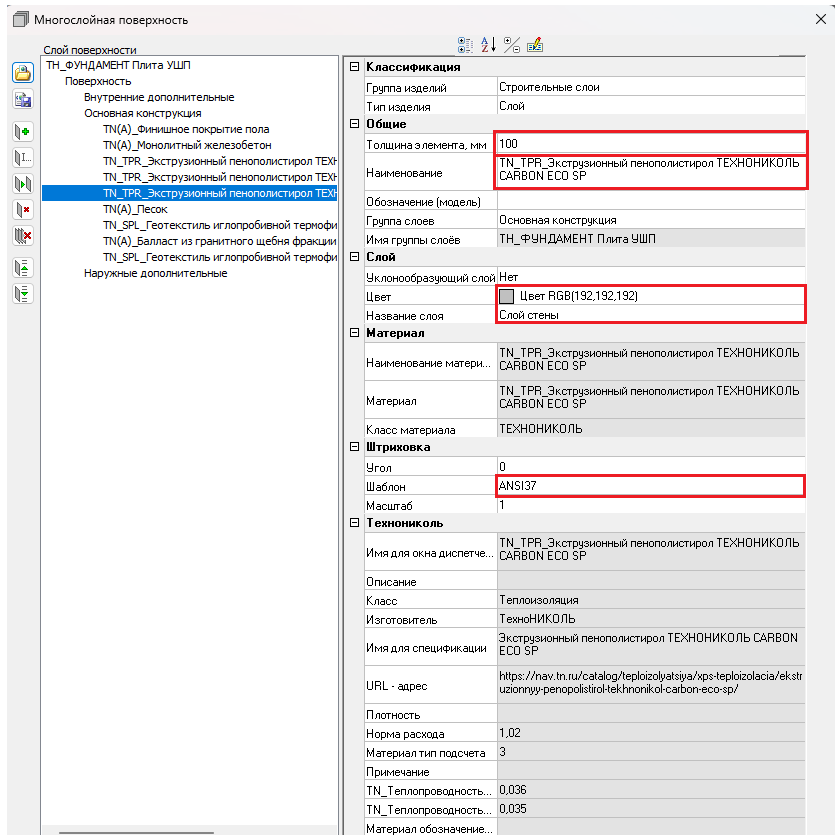

Задать толщину, наименование, цвет и тип штриховки созданным слоям;

unnamed (7).png

unnamed (10).png

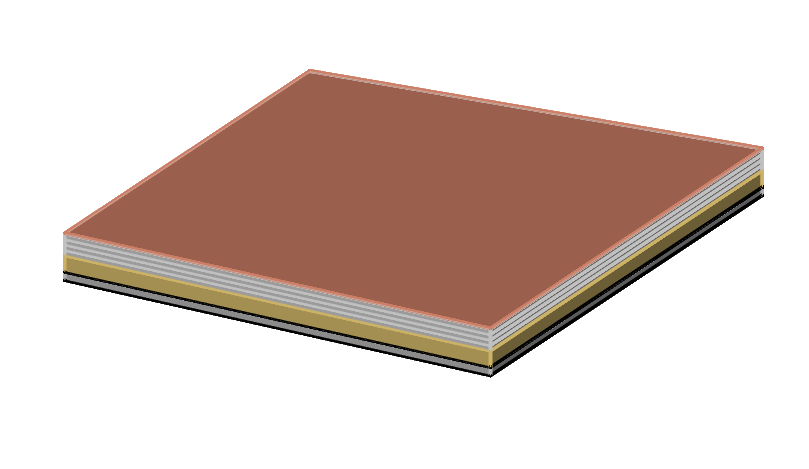

Полученный результат;

unnamed (6).png

Для редактирования слоев выбрать команду «Многослойная конструкция» и указать строительную поверхность;

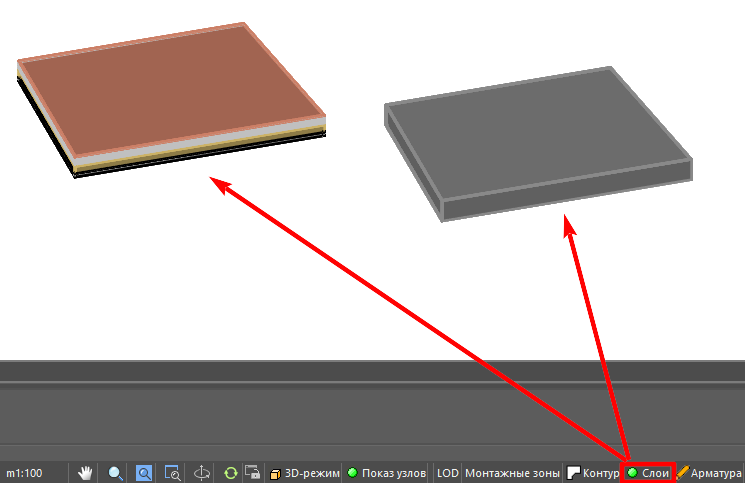

Видимость слоев в 3D модели осуществляется переключением команды «Слои», в правой нижней части графической платформы;

unnamed (5).png

Примечание: Для отображения цветового решения слоев в CADLib Модель и Архив, перед публикацией файла с многослойными конструкциями требуется выполнить команду «Создать каркас поверхности» (см. п.9.4) и для строительных поверхностей задать цвет «По блоку».

ФОРМИРОВАНИЕ ВЕДОМОСТЕЙ МНОГОСЛОЙНЫХ КОНСТРУКЦИЙ

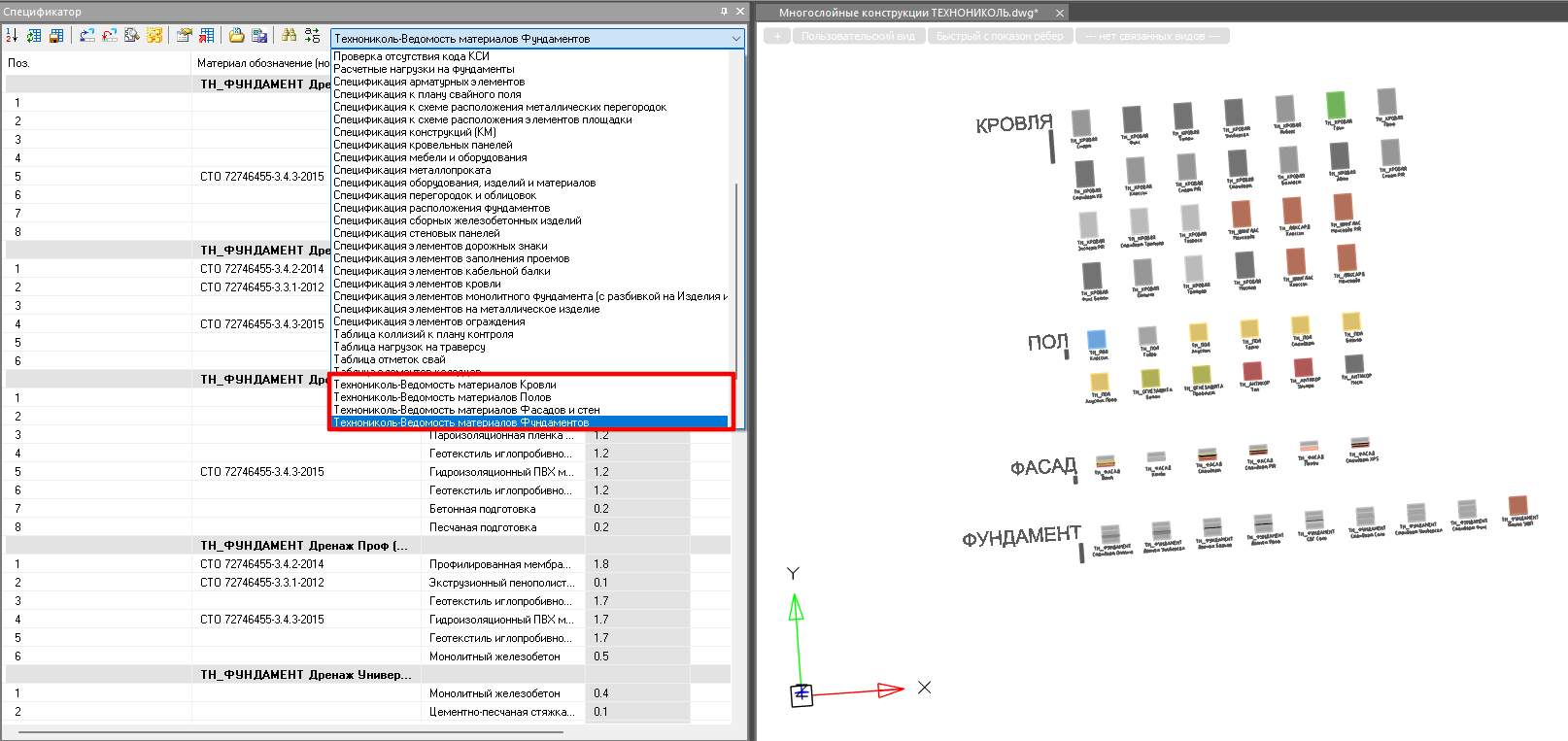

Во вкладке «Model Studio решения» на панели «Документирование» выбрать команду «Спецификатор»;

unnamed (4).png

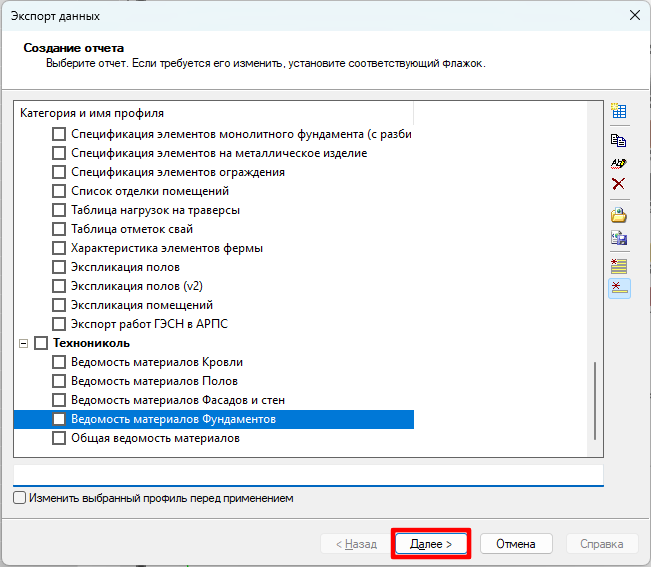

В открывшемся окне выбрать необходимую ведомость

unnamed (3).png

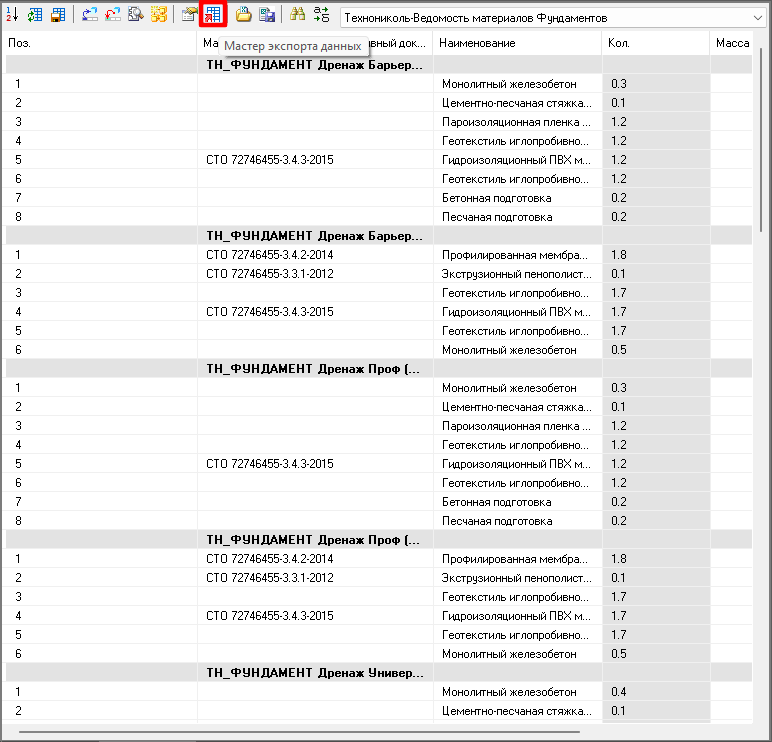

Перейти в пространство листа и нажать на кнопку «Мастер экспорта данных»

unnamed (2).png

Нажимать «далее», а затем «Готово»

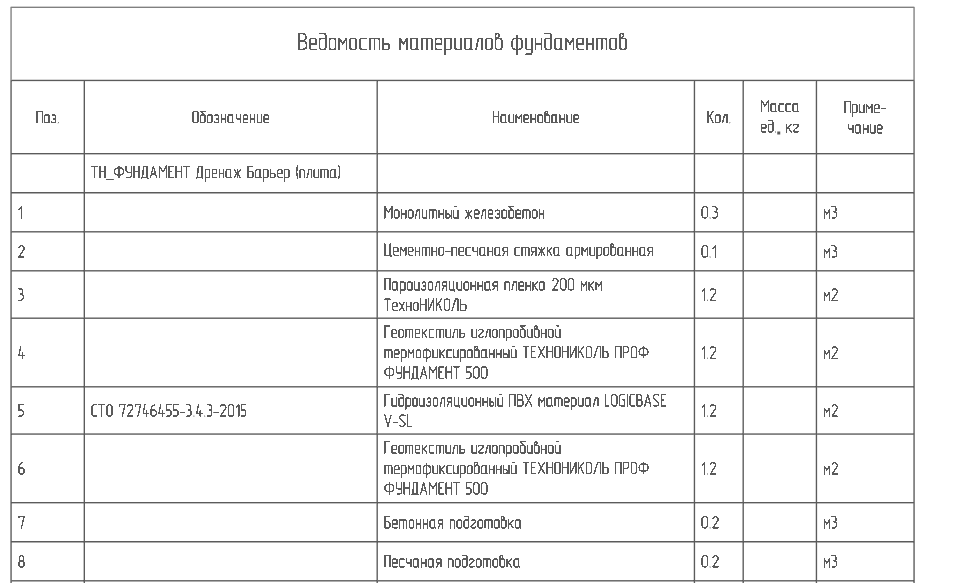

После указать место вставки «Ведомости»;

unnamed (1).png

KatalogSistem_TN_ModelS... 50.9 МБ

Скачать
