Каталог систем ARCHICAD
Рекомендации по работе с файлом библиотек компании ТЕХНОНИКОЛЬ для САПР ARCHICAD компании GRAPHISOFT.
Данный файл каталога содержит строительные системы компании ТЕХНОНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Каталог выполнен в виде файла архивного проекта ARCHICAD (pla).

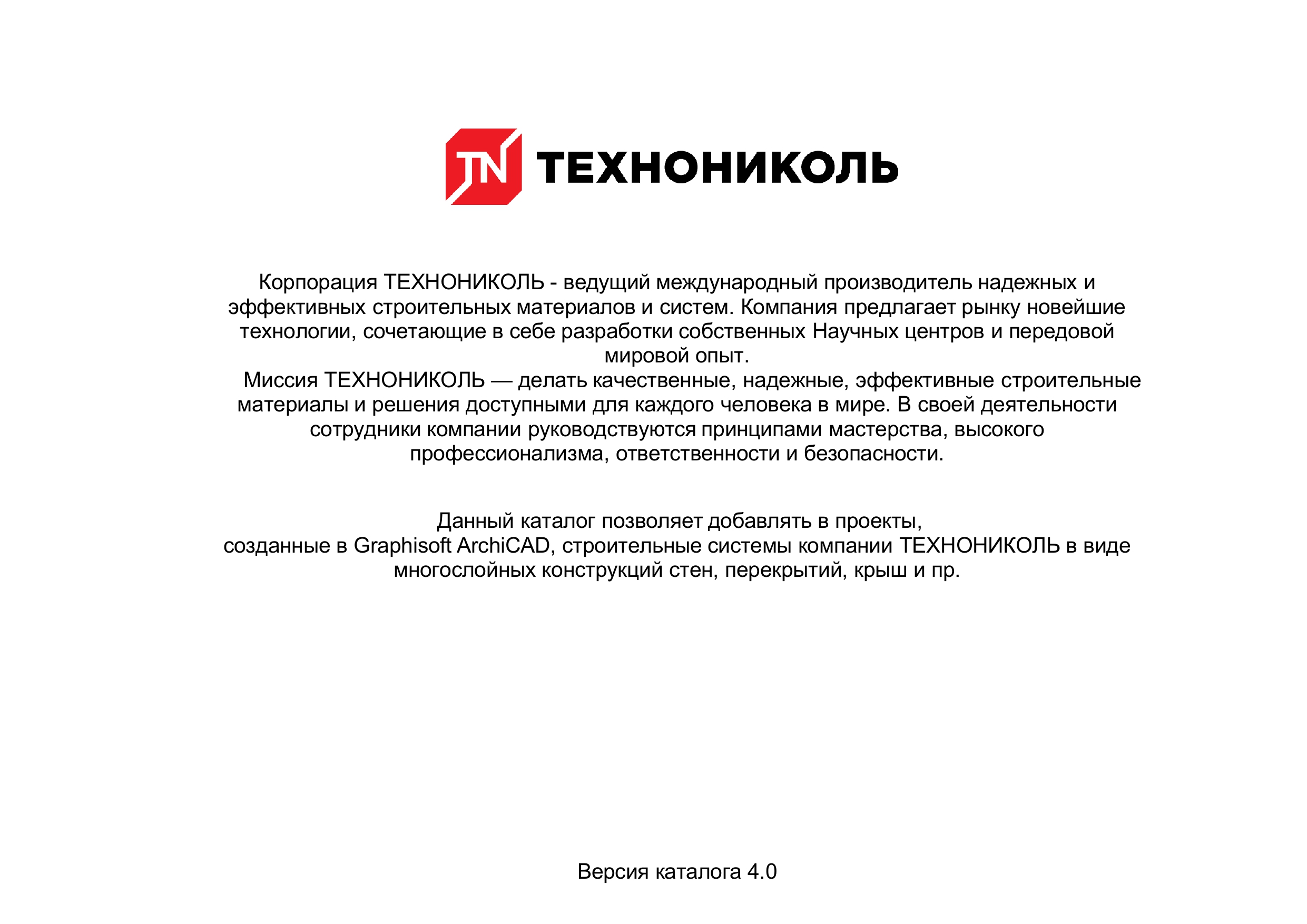

При открытии файла первым появляется стартовое окно, содержащее информацию о компании.
Каталог включает в себя материалы компании, выполненные в инструменте Строительные материалы. Логическое группирование выполняется по ID, согласно следующим правилам:
<Поле1>_<Поле2>, где:
Поле 1 – код автора (TN), материалы, не выпускаемые компанией ТЕХНОНИКОЛЬ- значение TN(А).
Поле 2- категория материала.
- WPR (Water Proofing) - Гидроизоляция
- VPR (Vapour Proofing) - Пароизоляция
- TPR (Thermal Proofing) - Теплоизоляция
- FPR (Fire Proofing) - Огнезащита
- SPR (Sound Proofing) - Звукоизоляция
- SPL (Technical Isolation) - Техническая изоляция
- FIX- Крепеж, клей, битум.

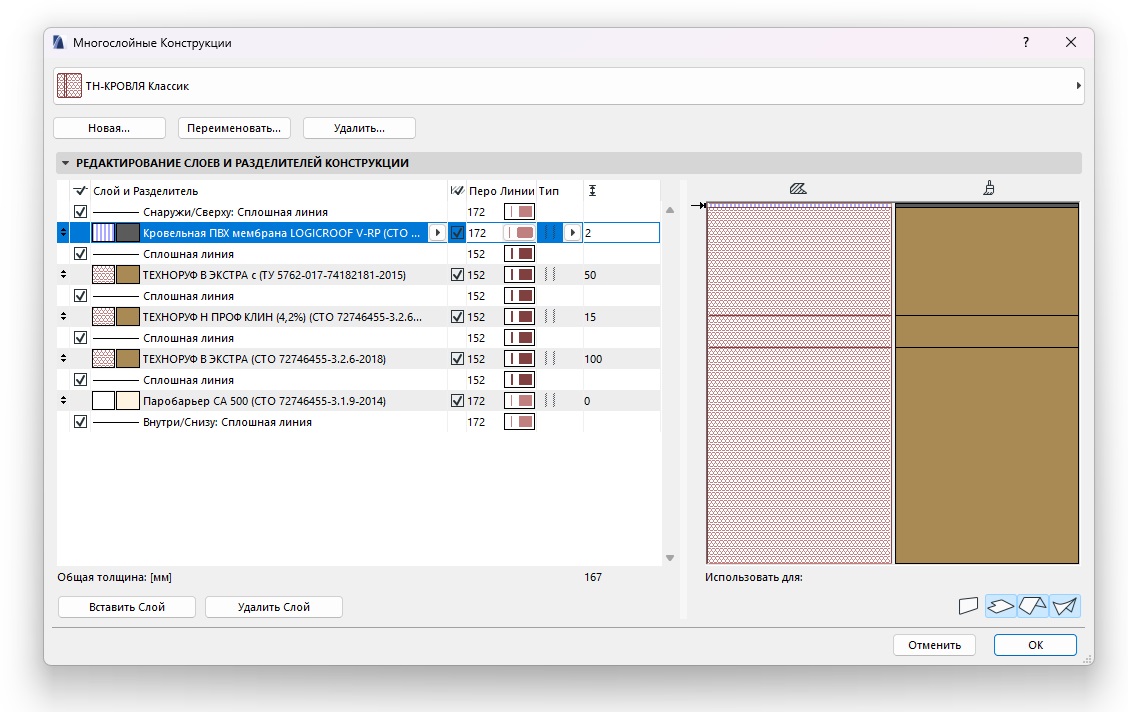

Строительные материалы участвуют в формировании каталога строительных систем, выполненных в Многослойных конструкциях ARCHICAD. Логическое группирование и наименование систем выполнено по следующим правилам:
<Поле1>-<Поле2>_<Поле3>, где:
Поле 1 – код типа системы, где:
- ПК – плоские кровли
- ПОЛ – полы
- РЕЗ – резервуары
- СК – скатная кровля
- ТР- трибуны
- ФНД – фундаменты
- ФАС – фасады
- ОЗ - огнезащита
Поле 2- порядковый номер системы.
Поле 3- полное название системы.

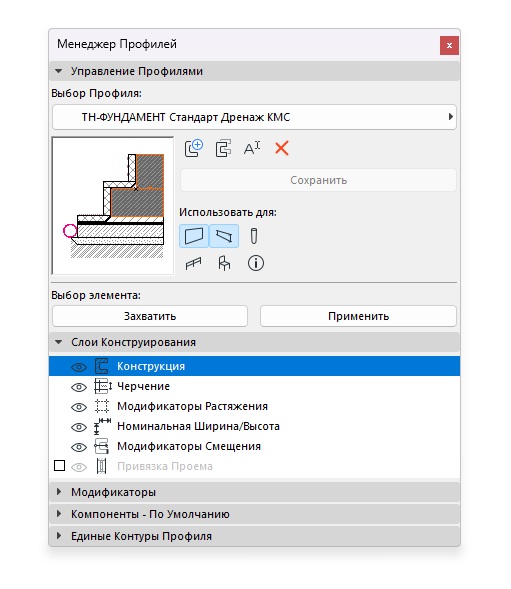

Часть конструкций систем выполнена инструментом Профиль. Наименования выполнены аналогично Многослойным конструкциям.
Данный инструмент позволяет строить линейные сопряжения конструкций с высокой степенью детализации.

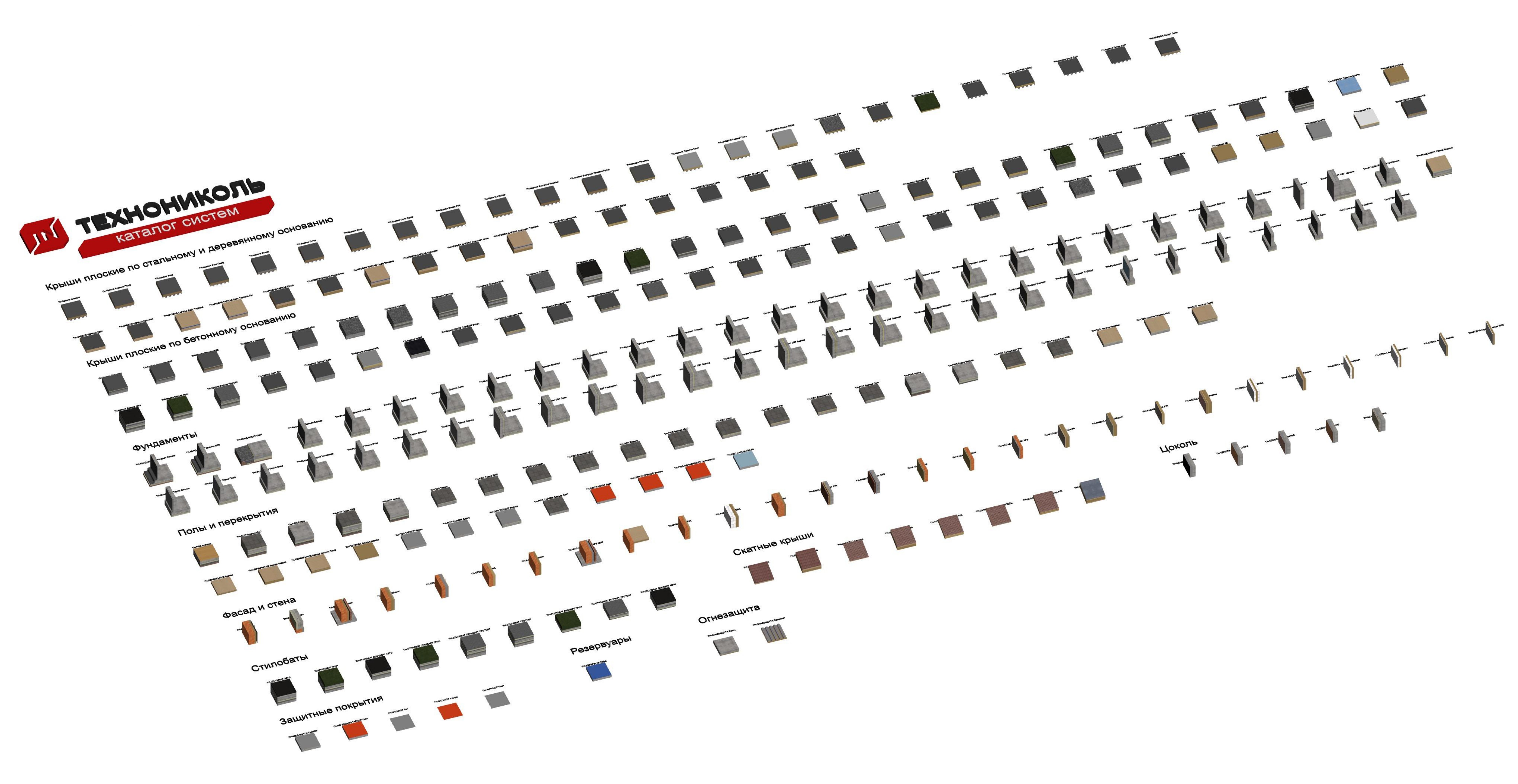

Все системы построены в виде типового узла на плане этажа и, соответственно, отображается на 3d виде.
По каждой из систем выполнен разрез, сохранённый на Карте видов. На Карте макетов присутствует краткое описание, сечение со списком используемых и альтернативных материалов, ссылка на сайт компании ТЕХНОНИКОЛЬ.
Предполагается два варианта использования данной библиотеки:
- Использование файла в качестве опорного с переносом необходимых систем в рабочий через команду копировать/вставить.

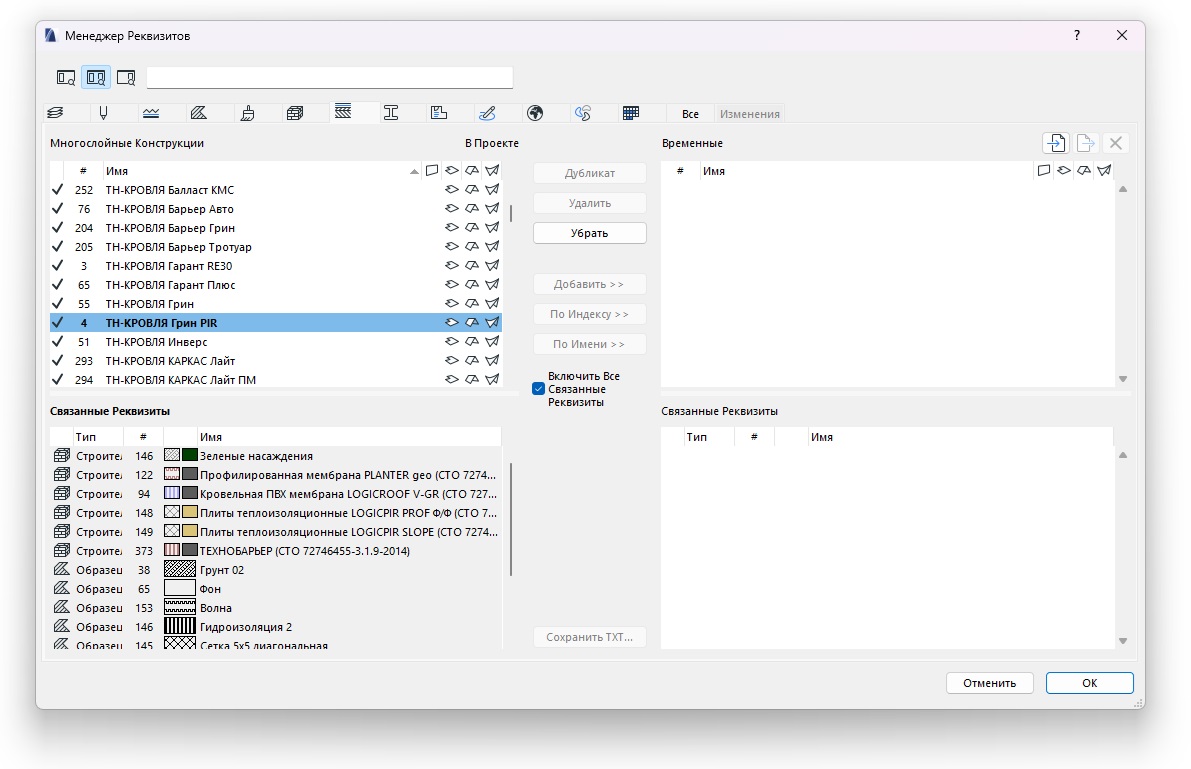

- Использование файла *.pla в качестве библиотеки, перенос систем через Менеджер Реквизитов ARCHICAD. В данном случае возможен перенос группы необходимых систем/материалов.
