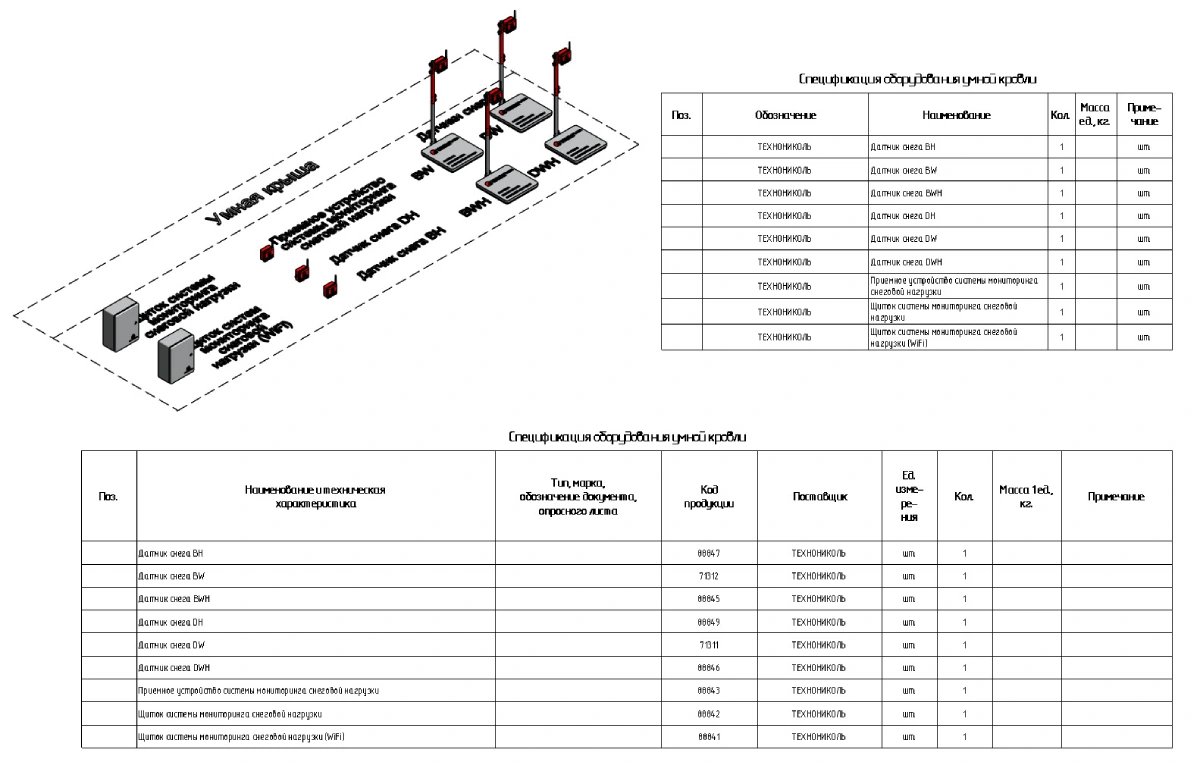

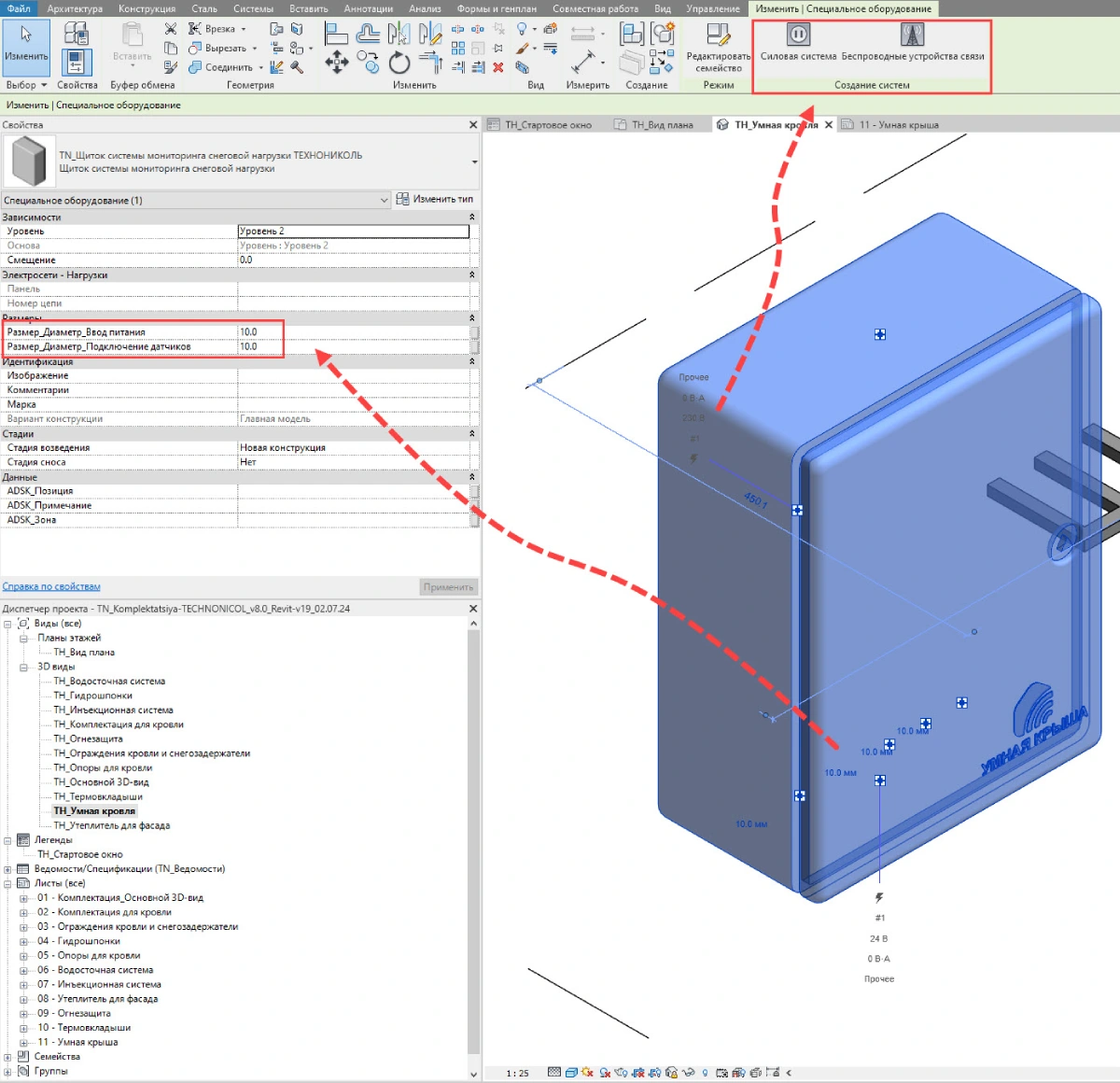

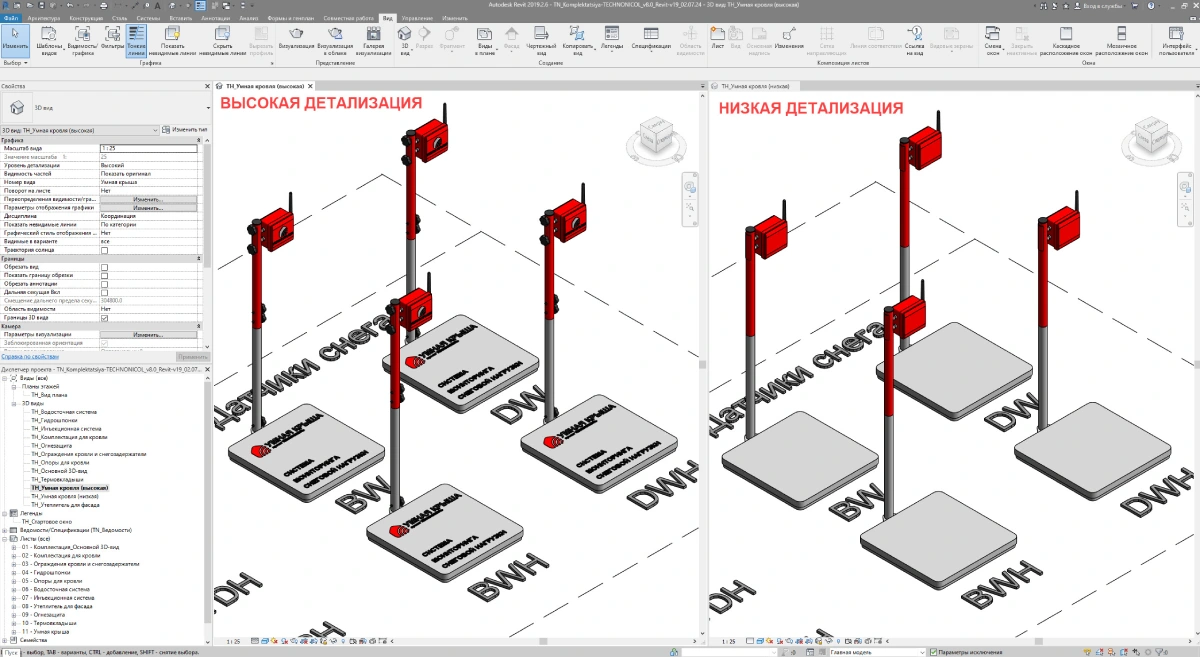

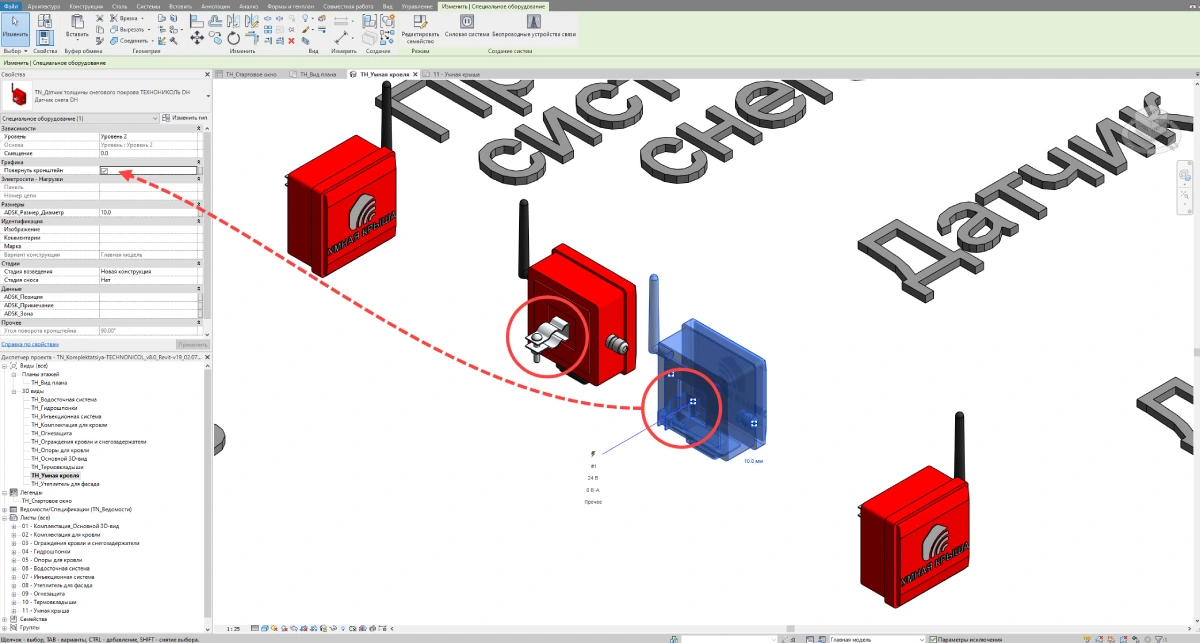

Каталог комплектации Revit

Каталог комплектации включается в себя следующие категории семейств:

  • Воронки внутреннего водостока;
  • Воронки парапетные;
  • Аэраторы;
  • Пешеходные дорожки на кровле;
  • Ограждения для кровли и снегозадержатели;
  • Опоры для кровли;
  • Утеплитель для фасада;
  • Гидрошпонки;
  • Водосточную систему;
  • Инъекционную систему;
  • Огнезащиту;
  • Термовкладыши.

Каталог разработан в 2019- 2024 версиях Autodesk Revit. Файл имеет расширение *.rvt.

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на виды по категориям моделей (рис. 1).


ТН-Стартовое окно

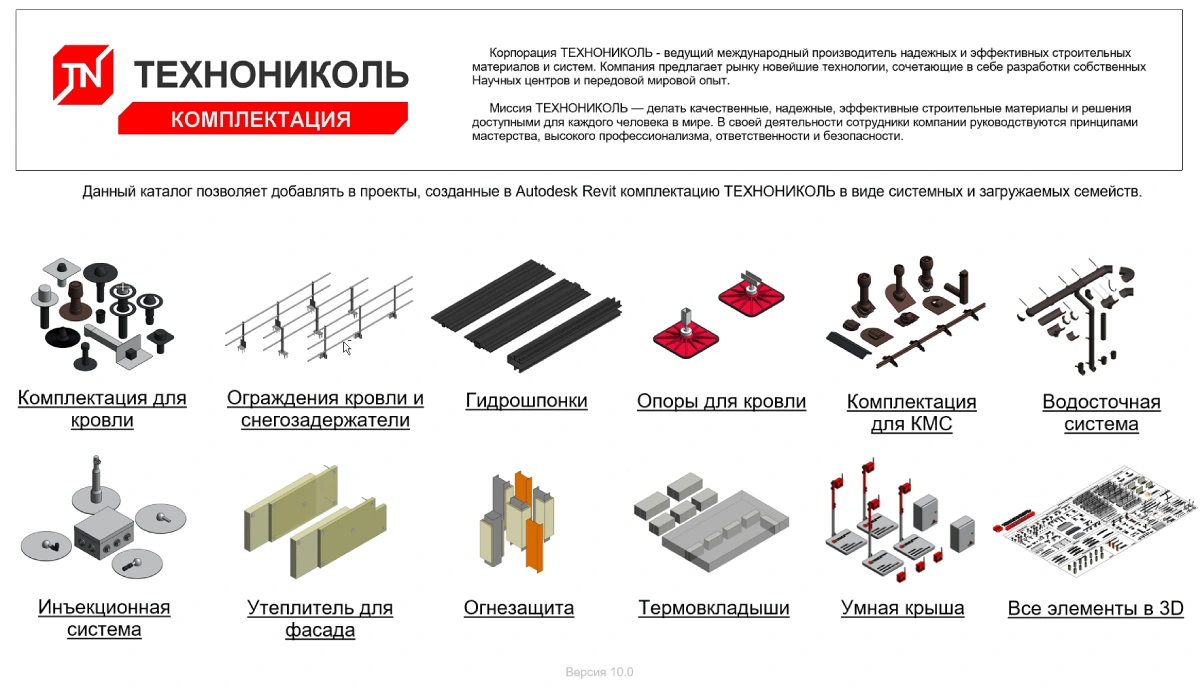

Рис. 1. Стартовое окно каталога

Через стартовое окно можно сразу попасть в выбранный раздел (3D-вид). Структура видов разделена по категориям семейств, как показано на рис. 2.

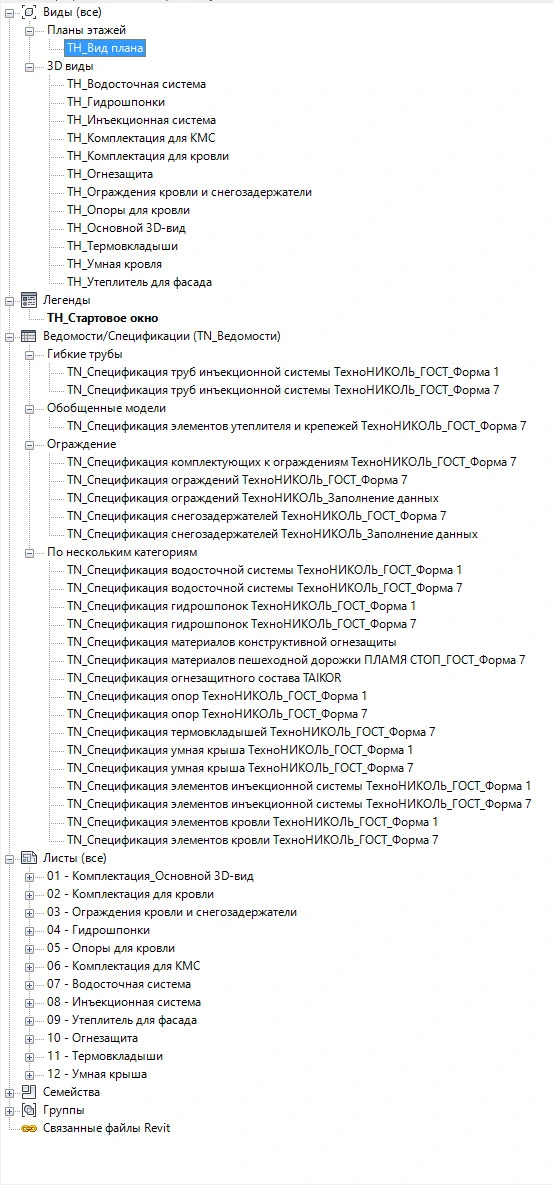

рис. Организация диспетчера проекта

Рис. 2. Организация диспетчера проекта

Модели комплектации и ведомости размещены на листах как показано на рис. 3.

рис. Пример размещенных моделей водосточной системы

Рис. 3. Пример размещенных моделей водосточной системы

Для удобства выбора элементов, модели комплектации разделены на 10 категорий (по типу применения):

1. Комплектующие для полимерных кровель;

2. Комплектующие для битумно- полимерных кровель;

3. Ограждения кровли и снегозадержатели;

4. Опоры для кровель;

5. Утеплитель для фасада;

6. Гидрошпонки;

7. Водосточная система;

8. Инъекционная система;

9. Огнезащита.

10. Термовкладыши.

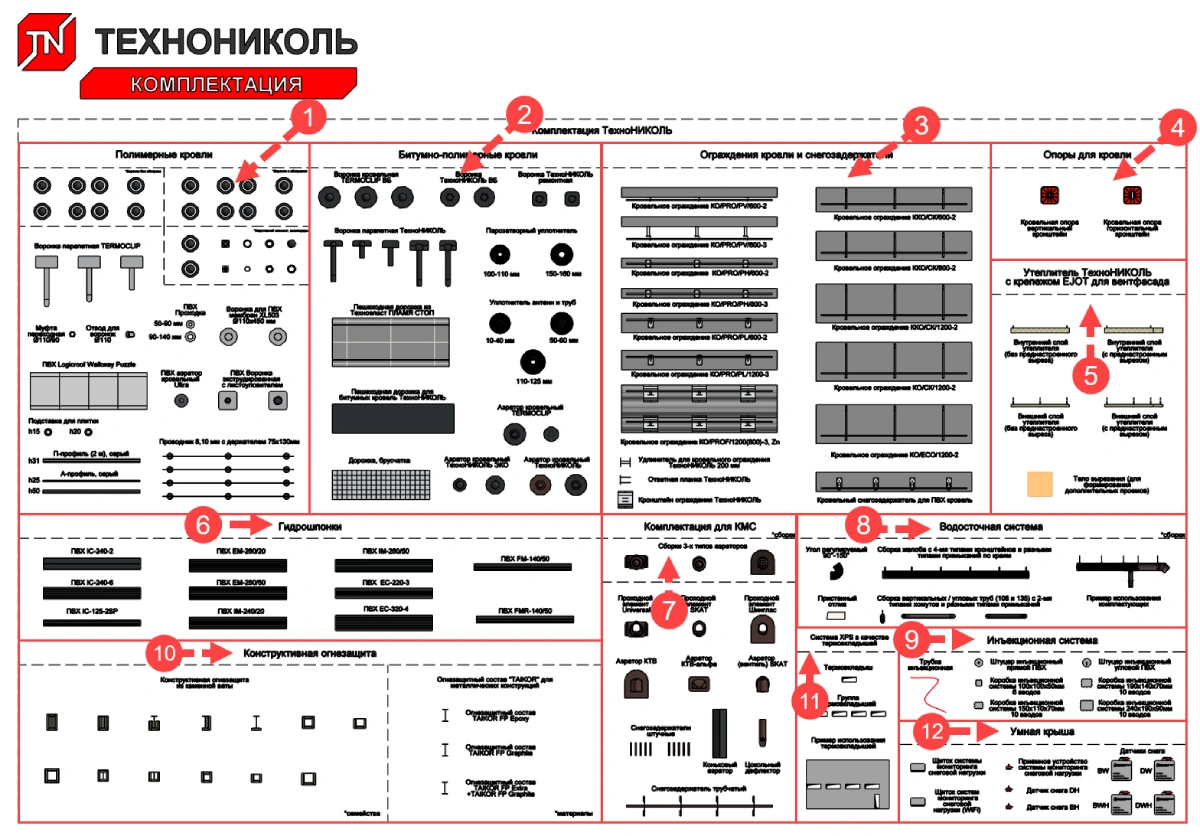

Рис. Категории в каталоге

Рис. 4. Категории в каталоге

Для подсчета количества элементов комплектации разработаны спецификации:

  • ADSK_Спецификация труб инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация труб инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация элементов утеплителя и крепежей ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация комплектующих к ограждениям ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация ограждений ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация ограждений ТехноНИКОЛЬ_Заполнение данных;
  • ADSK_Спецификация снегозадержателей ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация снегозадержателей ТехноНИКОЛЬ_Заполнение данных;
  • ADSK_Спецификация водосточной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация водосточной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация материалов конструктивной огнезащиты;
  • ADSK_Спецификация материалов пешеходной дорожки ПЛАМЯ СТОП_ГОСТ_Форма 7;
  • ADSK_Спецификация огнезащитного состава TAIKOR;
  • ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация термовкладышей ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация элементов инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация элементов инъекционной системы ТехноНИКОЛЬ_ГОСТ_Форма 7;
  • ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 1;
  • ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 7.

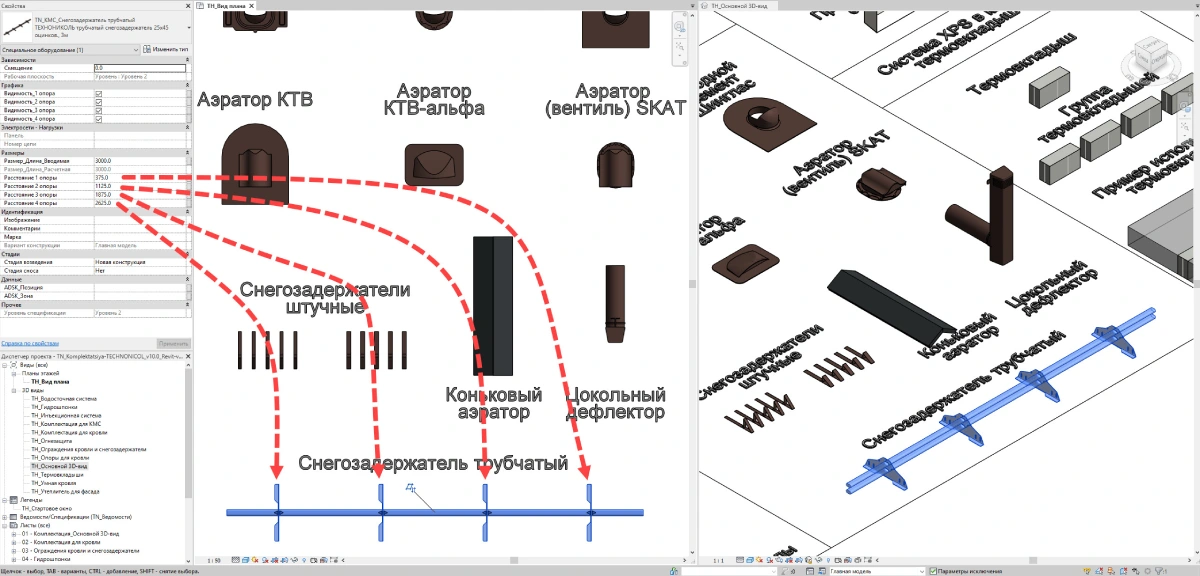

Большинство элементов имеет ряд параметров видимости и отключения, которые реализованы в виде «галочек» или выпадающих списков, так, к примеру, в воронке парапетной имеется возможность отключать/включать листоуловитель, а также включать/отключать переход. Длина отвода также ограничена в воде, имеет диапазоны, которые прописаны через всплывающие подсказки (рис. 5).

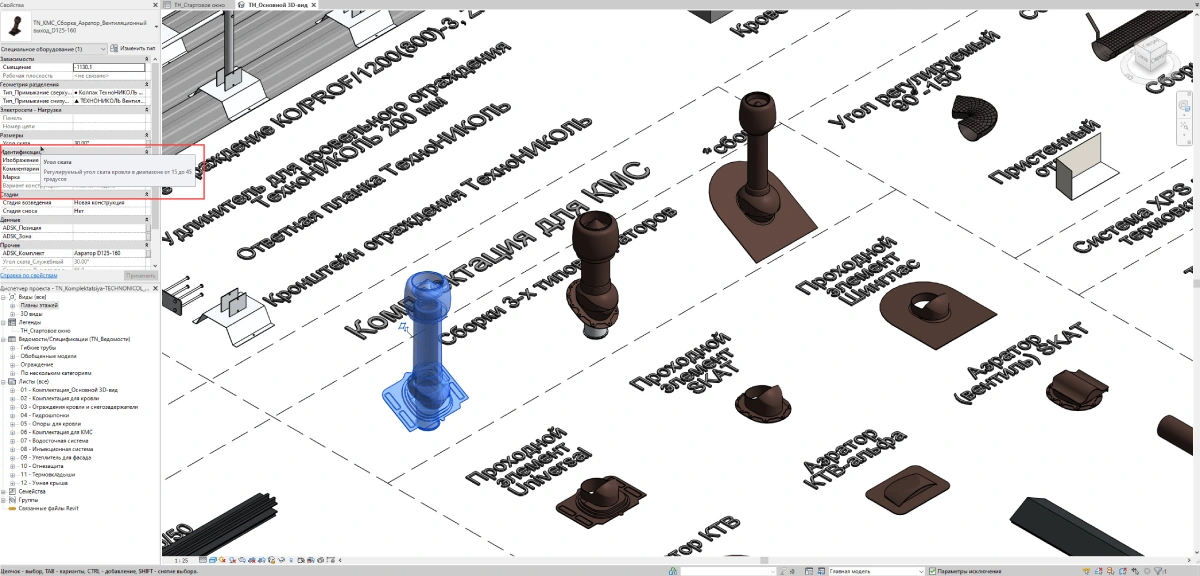

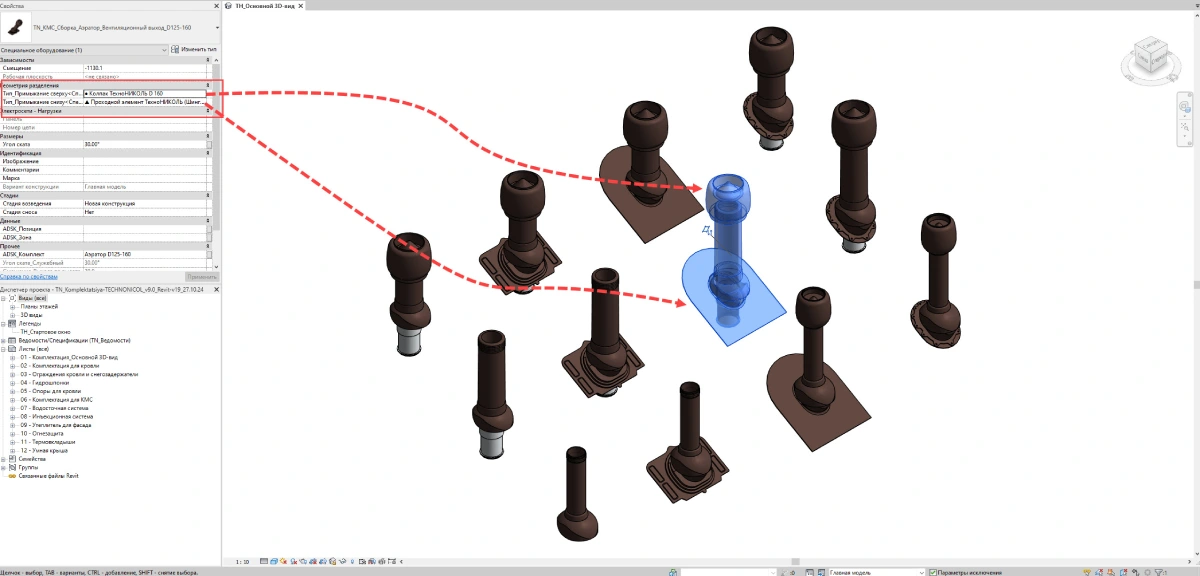

рис. Параметры семейства воронки

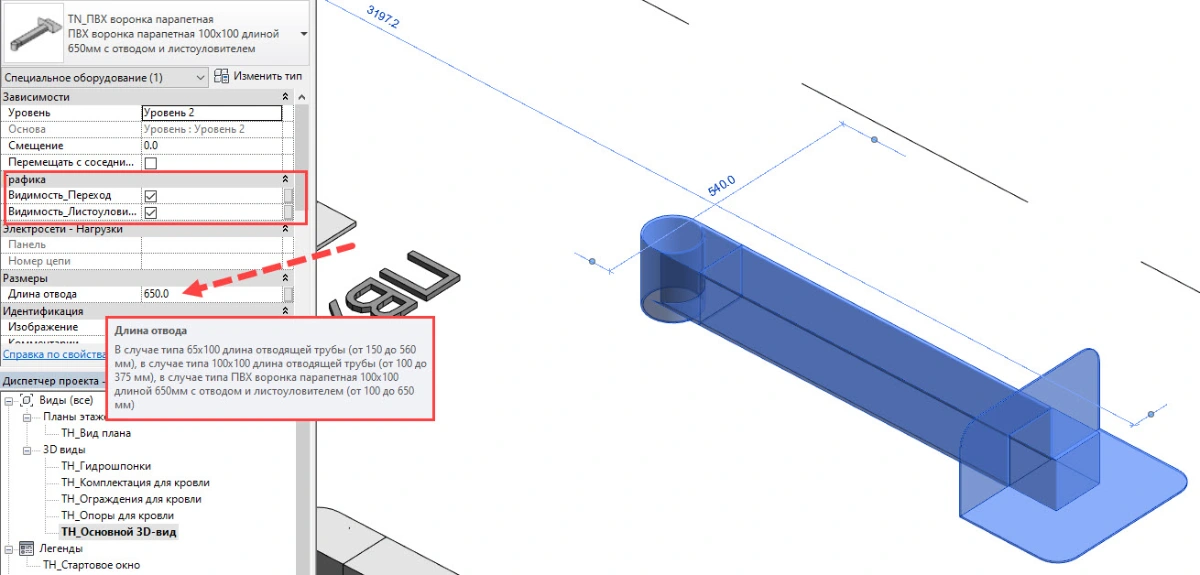

Рис. 5. Параметры семейства воронки

Семейства комплектации соответствуют BIM Стандарту 2.0 и содержат заполненные параметры необходимые для работы в шаблонах Autodesk Revit (рис. 6), а также УГО на плане и в 3Д.


рис. Параметры ADSK

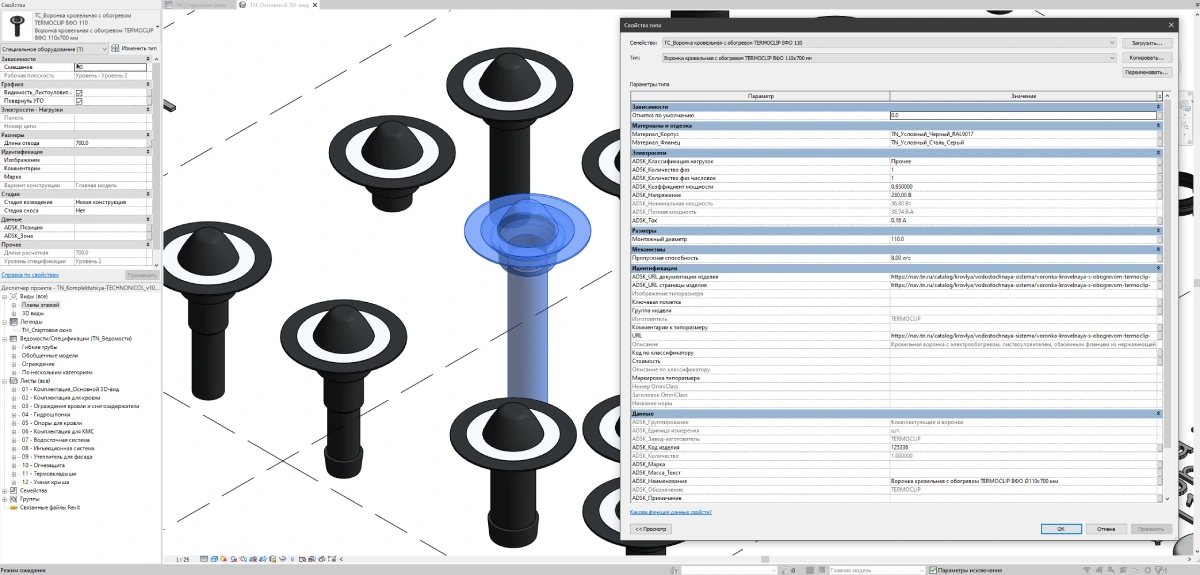

Рис. 6. Параметры ADSK

Опоры для кровли в виде загружаемых семейств 2-х типов: с вертикальным кронштейном и горизонтальным. Опоры, с типоразмерами (рис. 7).

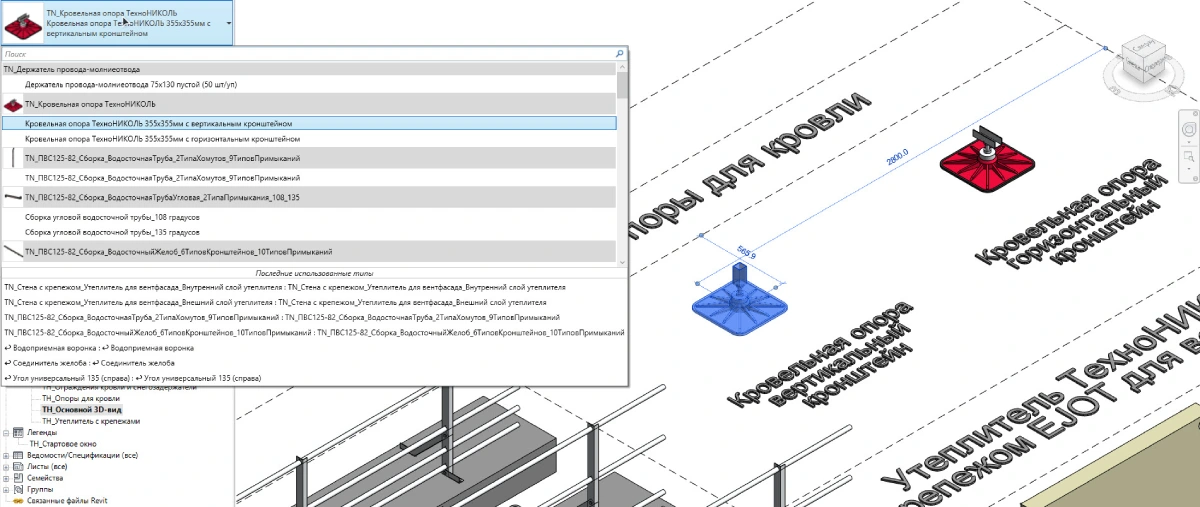

рис. Опоры для кровли

Рис. 7. Опоры для кровли

Семейство утеплителя с крепежами выполнено в виде загружаемого семейства. В данном семействе вложены крепежи для подсчета, имеются настройки управления видимостью и расположением крепежей. В семействе предусмотрены также размеры для изменения выреза, кол-ва крепежей, выбора типов крепежей, а также выбора типа утеплителя. В семействе имеются подсказки в параметрах.

Утеплитель для фасада разделен на 2 семейства:

      a. TN_Стена с крепежом_Утеплитель для вентфасада_Внешний слой утеплителя

рис Семейство стены (внешний слой)

Рис. 8. Семейство стены (внешний слой)

      b. TN_Стена с крепежом_Утеплитель для вентфасада_Внутренний слой утеплителя

рис. Семейство стены (внутренний слой)

Рис. 9. Семейство стены (внутренний слой)

В основании первого семейства (a) доступен выбор материалов теплоизоляции и крепежных элементов. Максимальное количество крепежей = 5 шт.

В основании второго семейства (b) доступен выбор материалов теплоизоляции и крепежных элементов. Максимальное количество крепежей = 2 шт.

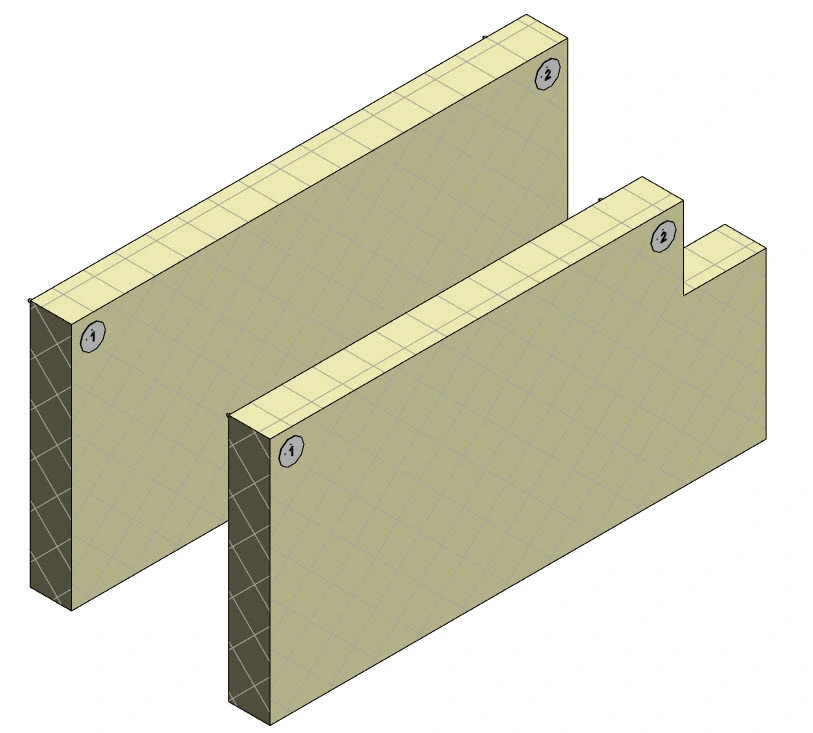

Данные семейства реализованы для более детальной раскладки и точного подсчета утеплителя и крепежей в проектах (рис. 10). Данная группа семейств имеет возможность размещения, как на «грани», так и «на основе рабочей плоскости». Для формирования дополнительных вырезов в каталоге предусмотрено загружаемое семейство «TN_Прямоугольный проем_Вырезание из загружаемых семейств».

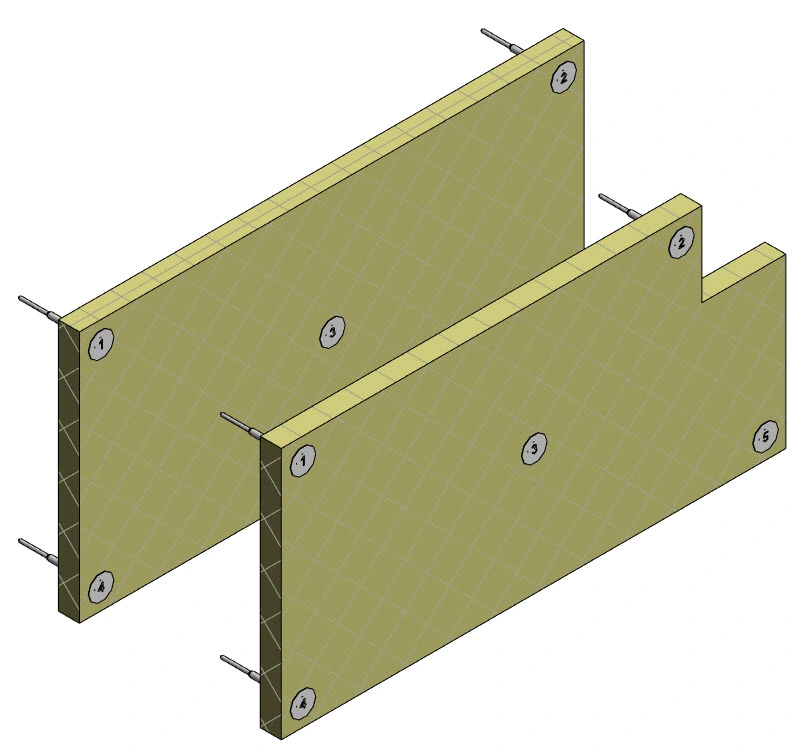

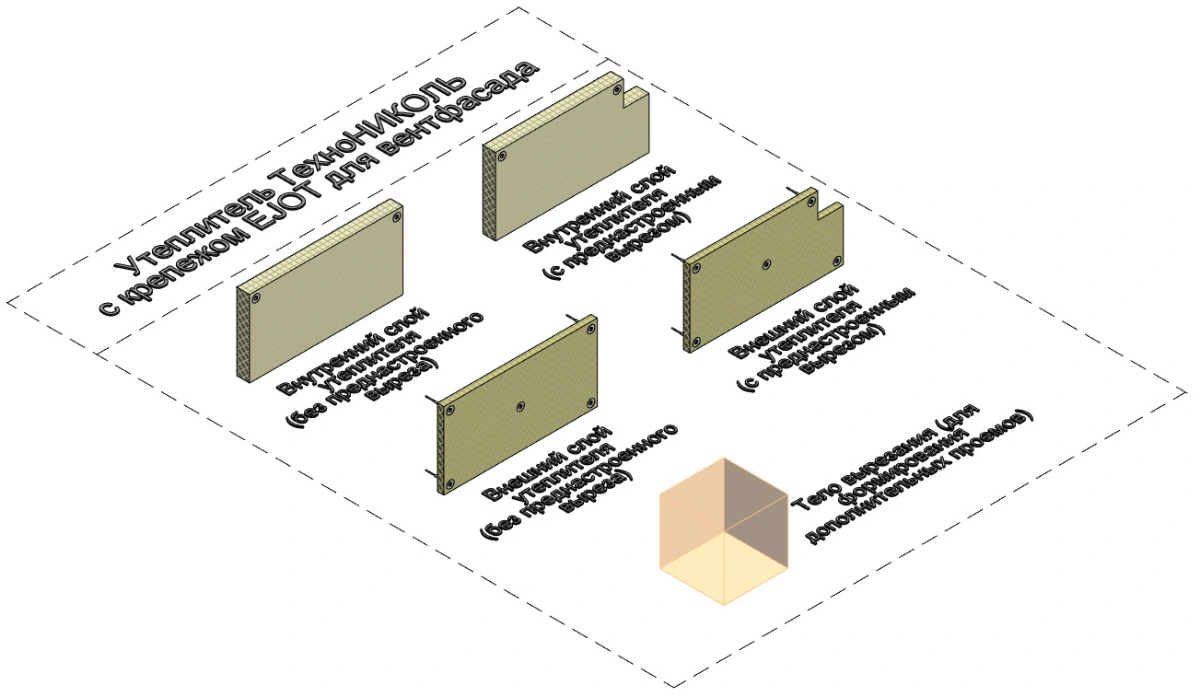

рис Утеплитель для фасада

Рис. 10. Утеплитель для фасада

Водосточная система выполнена сборками, которые внутри себя содержат загружаемые семейства (общие). В спецификацию передаются именно комплектующие сборок, сами сборки – не попадают. Сборки можно разделить на несколько категории в каталоге.

Что касается водосточной системы, то там можно выделить 3 категории:

      1.Сборка желоба, которая включает в себя вариацию по кронштейнам, типам боковых присоединений, а также видимости кронштейнов и защитной решетки (рис. 11). Вводимая длина ограничена до 3000 мм.

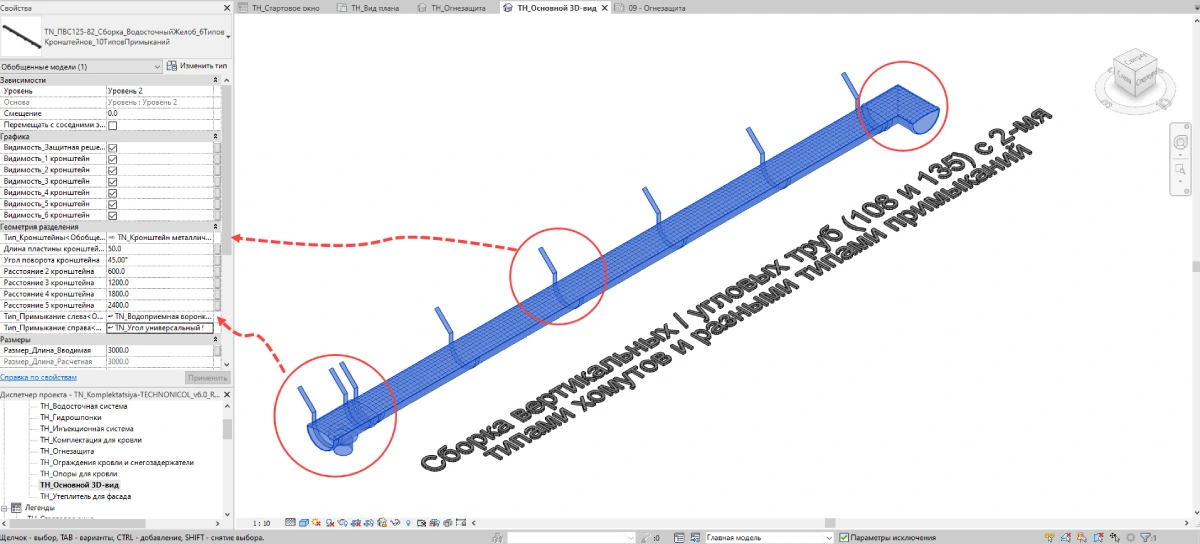

рис. Сборка водосточного желоба

Рис. 11. Сборка водосточного желоба
      2. Сборка угловой водосточной трубы с аксессуарами в виде отводов. Данная сборка имеет в себе 2 типоразмера труб 108 и 130 градусов поворота соответственно (рис. 12). Каждый из отводов может быть отключен пользователем по галочке.


рис Сборка угловой водосточной трубы

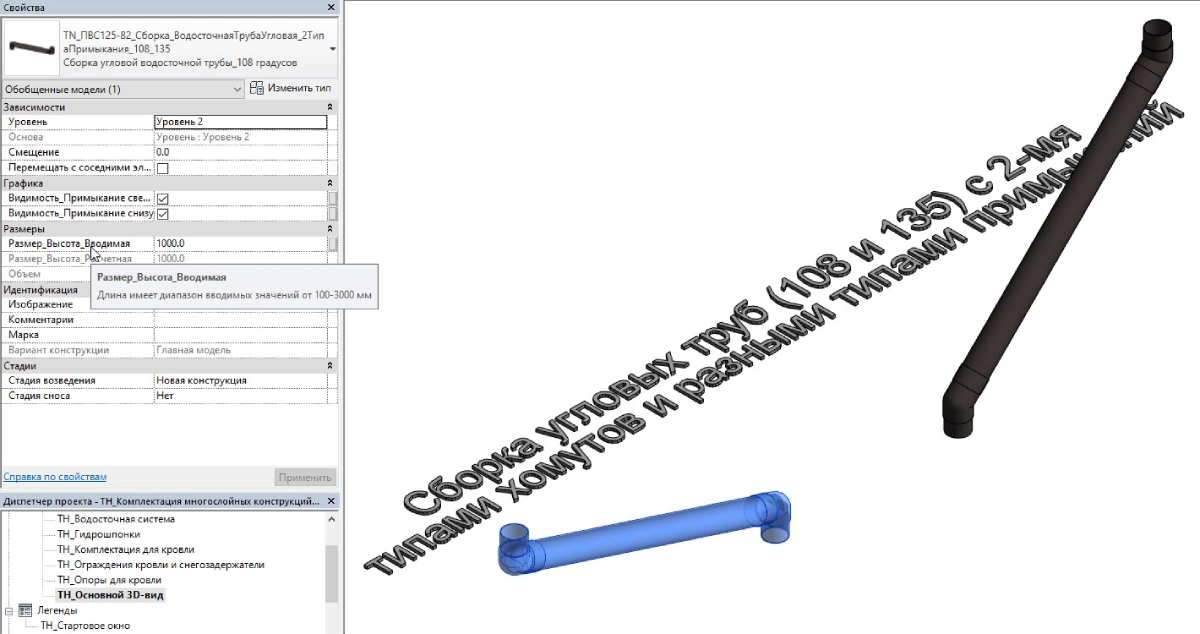

Рис. 12. Сборка угловой водосточной трубы

      3. Сборка вертикальной водосточной трубы с аксессуарами в виде хомутов и отводов. Данная сборка оснащена 2-мя типами хомутов и несколькими типами примыканий сверху и снизу в виде колен и водосточных сливов (рис. 13).

рис. Сборка вертикальной водосточной трубы

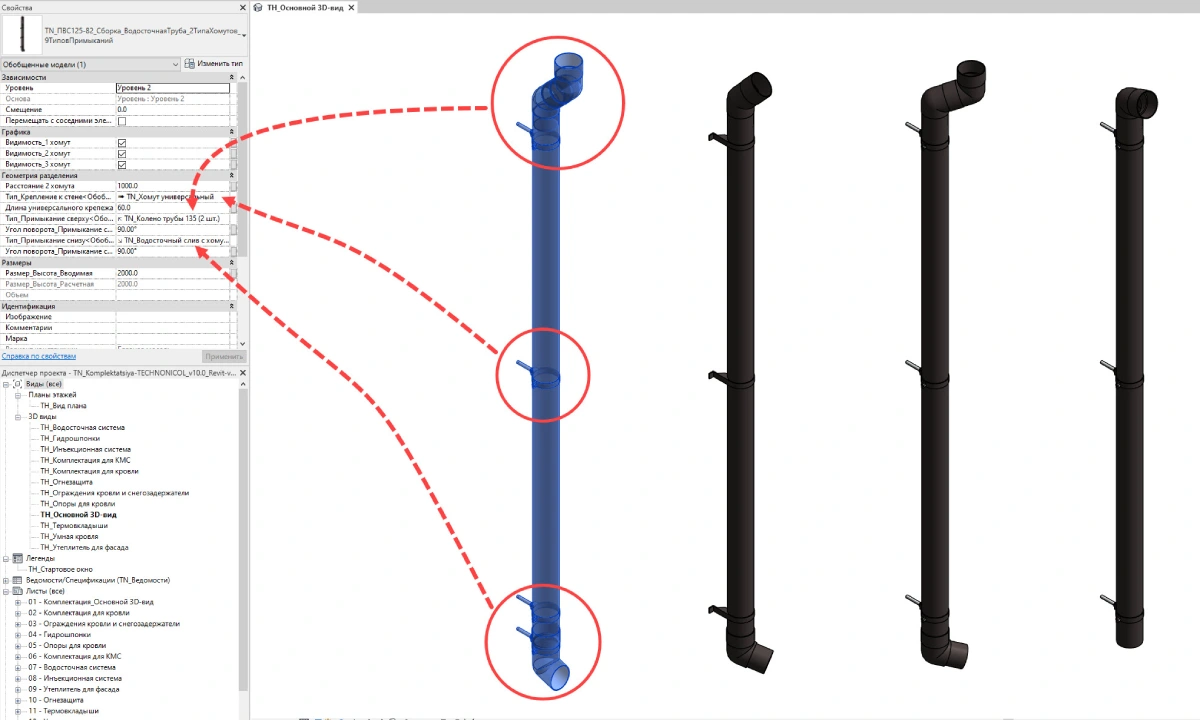

Рис. 13. Сборка вертикальной водосточной трубы

Из разработанных сборок пользователь формирует необходимую систему, комплектующие которой подетально считаются в дальнейшем в ведомости (рис. 14).

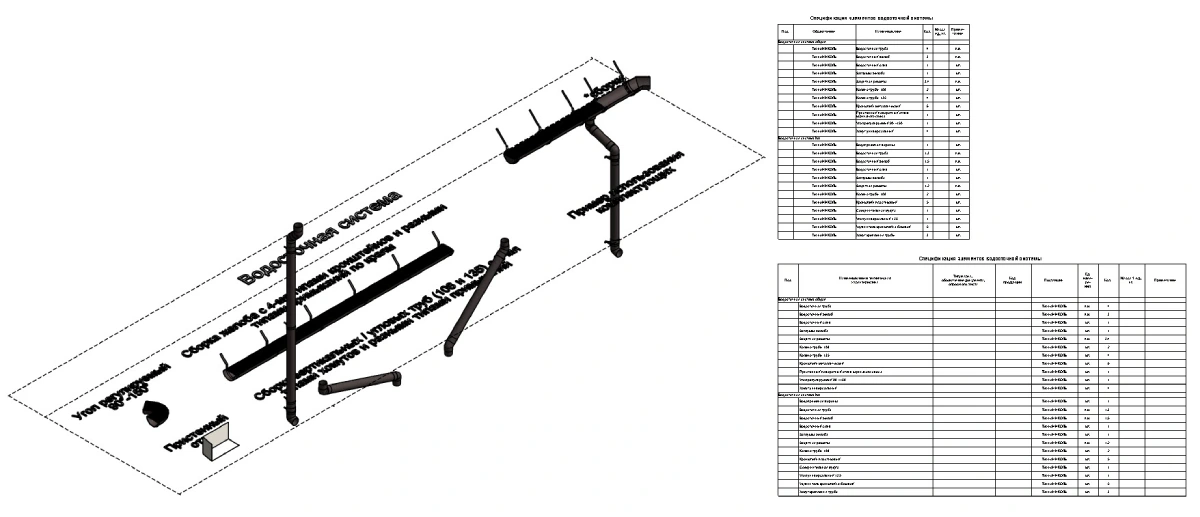

рис. Водосточная система

Рис. 14. Водосточная система

Инъекционная система содержит в себе системное семейство инъекционной трубки, реализованной в виде гибкого трубопровода, а также загружаемых семейств штуцеров и распределительных коробок. В каталоге разработаны прямые штуцеры с зажимом для трубки, а также угловые штуцеры с фитингами. Так на рис. 15 показан тип штуцера угловой с угловым фитингом. Пользователь может выбирать необходимый фитинг из выпадающего списка, они также отдельной позицией попадают в спецификацию.

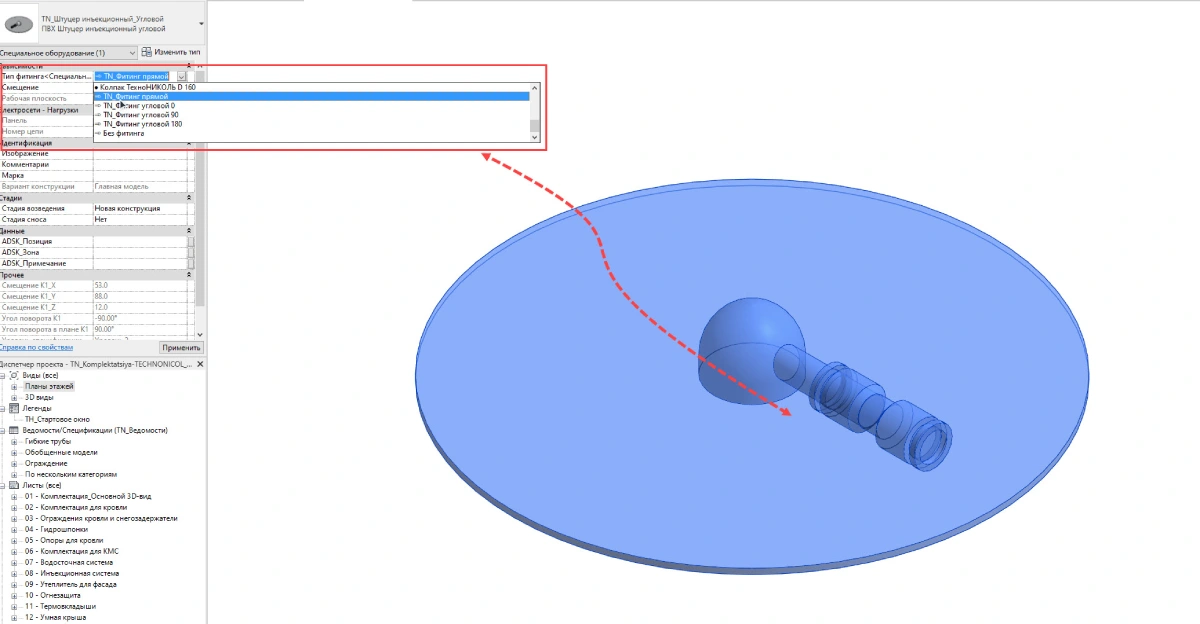

рис. Штуцер угловой с фитингом

Рис. 15. Штуцер угловой с фитингом

Конструктивная огнезащита содержит в себе 2 принципиально разных способа работы с семействами.

Конструктивная огнезащита из каменной ваты выполнено в виде загружаемого семейства с гибким функционалом настройки для обшивки различных металлических изделий– рис. 16. Имеется возможность управлять коэффициентами расхода, через параметры материала (рис 17).

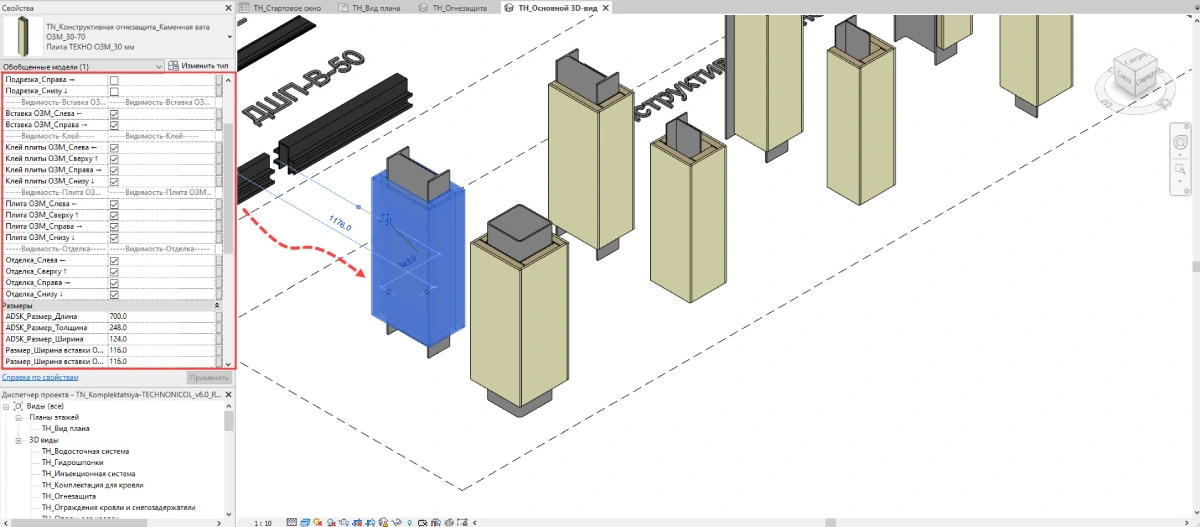

рис. Конструктивная огнезащита из каменной ваты

Рис. 16. Конструктивная огнезащита из каменной ваты

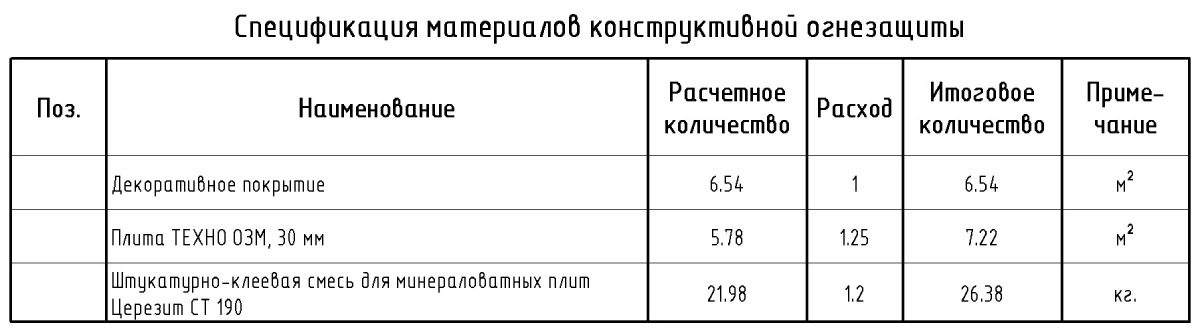

рис. Спецификация подсчитываемых материалов

Рис. 17. Спецификация подсчитываемых материалов

Огнезащитный состав "TAIKOR" для металлических конструкций - это разработанные материалы, которые пользователь назначает на металлическую конструкцию в виде финишного слоя – рис. 18. В ведомость попадает площадь финишного слоя огнезащиты, в примечании расписан весь состав пирога (рис. 19).

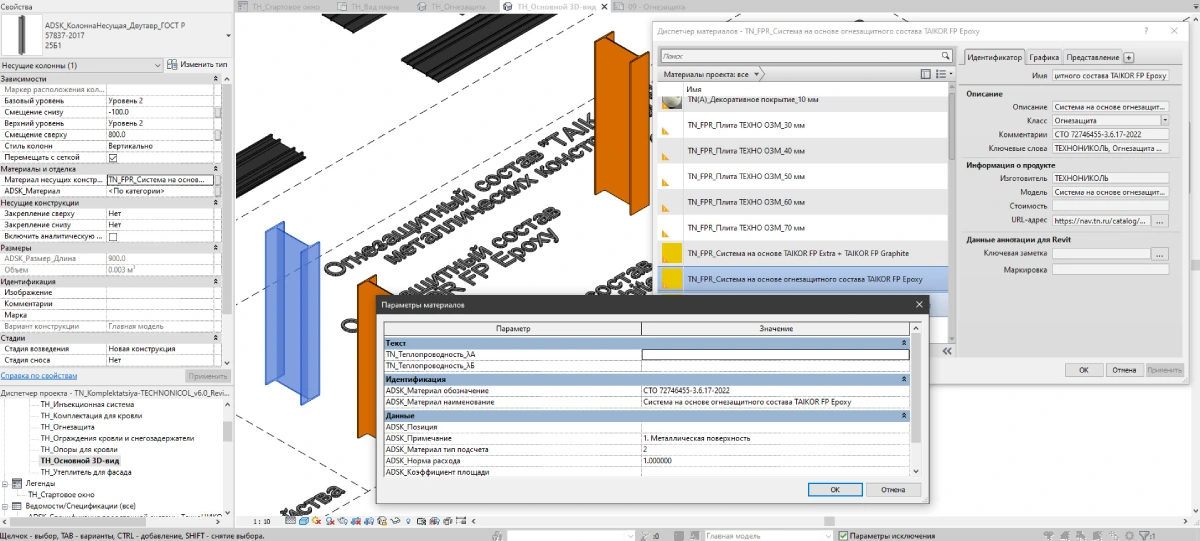

рис. Огнезащитный состав TAIKOR

Рис. 18. Огнезащитный состав TAIKOR

рис. Спецификация подсчета материалов системы TAIKOR

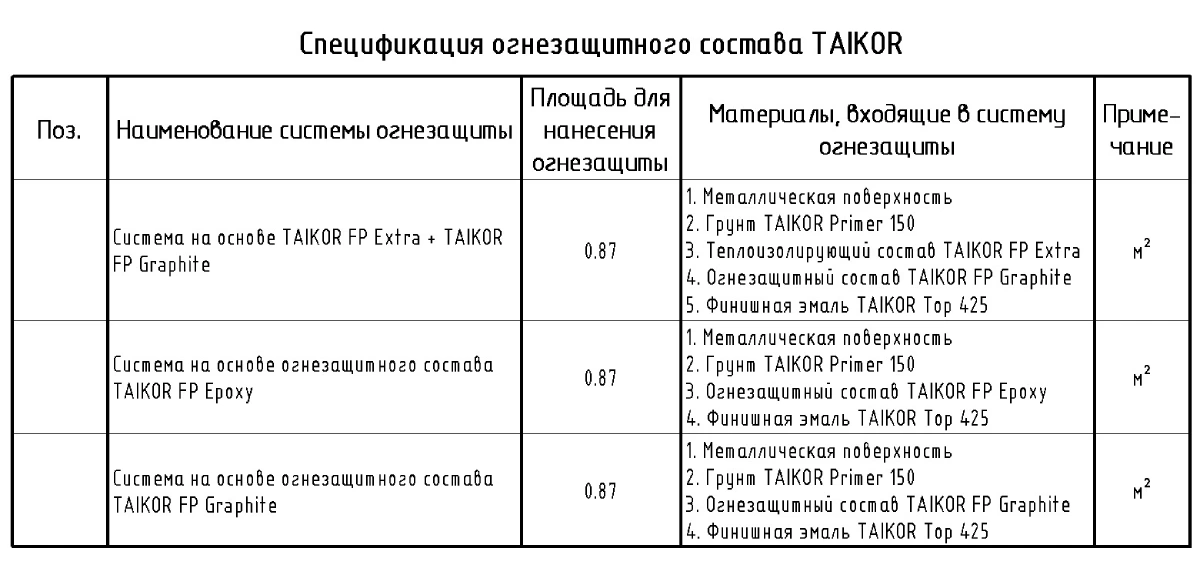

Рис. 19. Спецификация подсчета материалов системы TAIKOR

Термовкладыши разделены на 2 семейства (рис. 20):

      1. TN_Система термовкладышей_Одиночный – для формирования дополнительных вкладышей различной геометрии (также можно раскладывать массивом и вырезать геометрию из плиты).
      2. TN_Система термовкладышей_Сборка – семейство на основе линии (позволяет сразу преднастроить тип термовкладыша, расстояние между ними и разложить в длину несколько термовкладышей сразу).

В ведомости происходит подсчет объема материала, как показано на рис. 20.

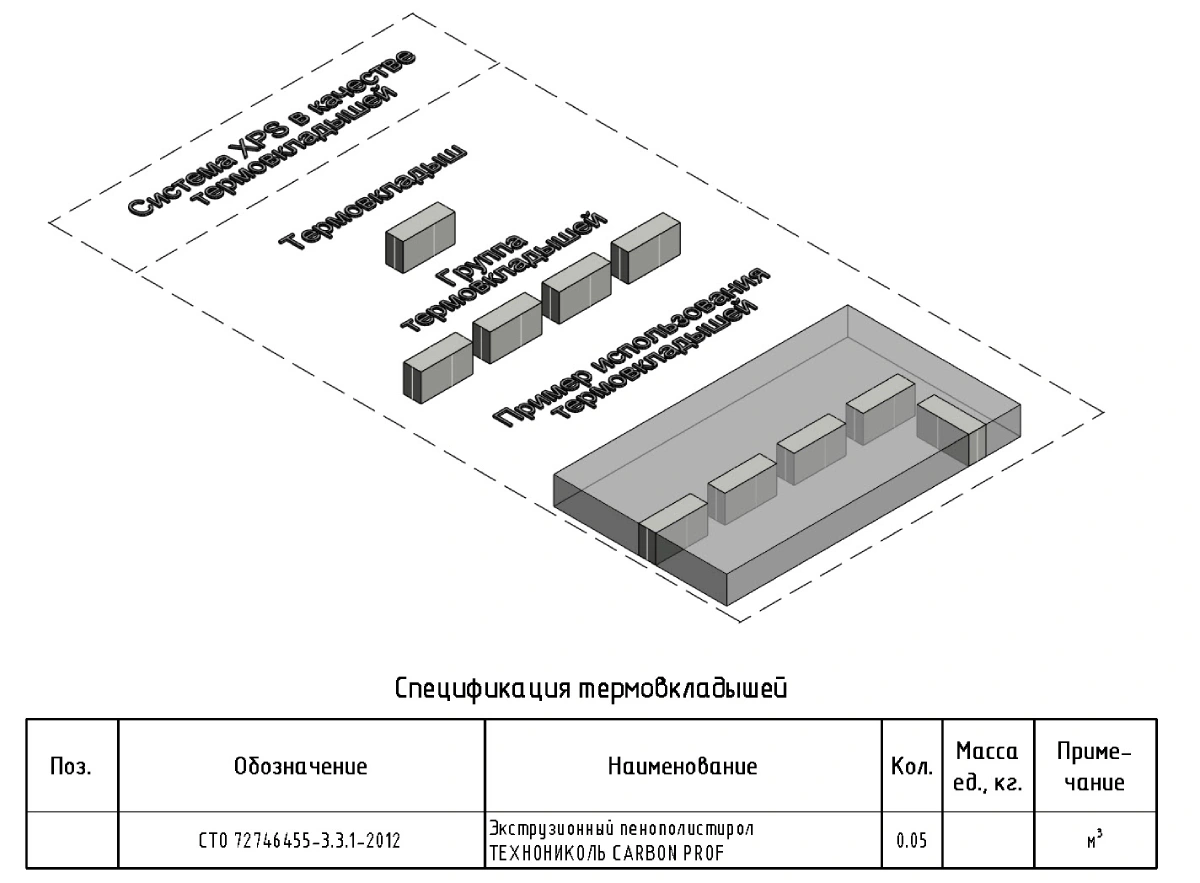

рис. Система XPS в качестве термовкладышей

Рис. 20. Система XPS в качестве термовкладышей

На плане пользователь может отключать УГО (реализовано в виде отображения прорезаемого отверстия, как показано на рис .21).

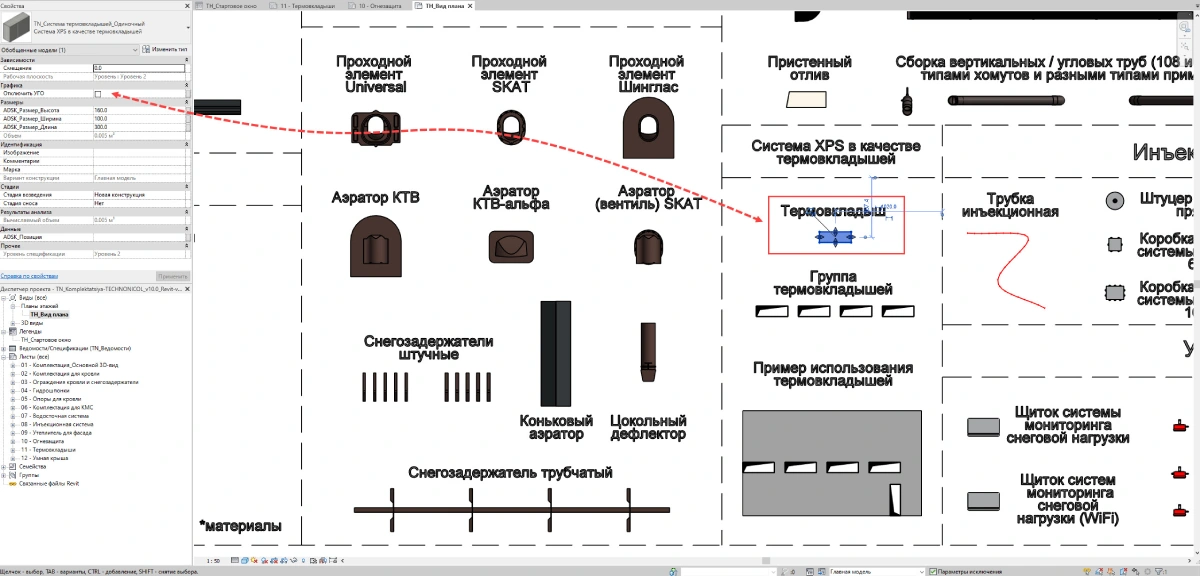

рис.  Отключение УГО для термовкладышей на плане

Рис. 21. Отключение УГО для термовкладышей на плане
