Каталог комплектации Renga
Каталог комплектации для кровли разработанный в программном обеспечении Renga. Цифровой каталог создан на языке STDL – языке описания шаблона стиля.
Преимуществом исполнения библиотек для Renga на языке STDL, является включение геометрии и портов подключения в составе библиотеки в Стили инженерного оборудования при загрузке в систему сразу, с возможностью настройки библиотеки через Параметры стиля.
В текущую версию каталога включены библиотеки:
- Воронки внутреннего водостока;
- Парапетные воронки;
- Аэраторы.
Каталог разработан в версии Renga Professional 7.1.6879.0 64-разрядной ОС и представлен в виде файла проекта *.rnp.
Скриншот стартового окна проекта представлен на рисунке 1.
Для удобства использования каталога, через Обозреватель проекта Renga, доступны Чертежи, отсортированные по Разделу в зависимости от назначения библиотек – на Полимерные и Битумно-полимерные кровли. Чертеж со спецификацией элементов также доступен в Обозревателе проекта «4. Спецификация комплектации».
Все библиотеки каталога текущей версии представлены категорией Санитарно-технического оборудования (рис.2).
Использование языка STDL дает практически неограниченные возможности стилям инженерного оборудования для управления геометрией и подключениями к инженерным сетям.
Параметры Стиля элементов данного каталога, позволяют изменять геометрию и видимость отдельных элементов оборудования.
Для Стилей «Парапетных воронок» реализованы Параметры видимости «Перехода» и «Листоуловителя» (при его наличии в комплектации изделия). Параметры видимости сгруппированы в группу «Графика», а их значения доступны через выпадающие списки (Рис. 3).
Так же реализовано подключение «Парапетных воронок» к системе Дождевой канализации и Прочим трубопроводным системам (тем самым расширяя возможности подключения к инженерным сетям) при наличии «Перехода» и без него. Порт подключения трубопроводной системы перемещается автоматически при наличии или отсутствии «Перехода» (рис. 4 и 5).
Для «Воронок внутреннего водостока» по мимо порта для подключения трубопроводной системы, реализовано подключение к Силовой линии электрической сети в зависимости от наличия или отсутствия «Обогрева воронки» (рис. 6).
Для оформления аксонометрических схем по ГОСТ (фронтальная диметрия 45°) для каждой воронки внутреннего водостока разработано УГО, доступное к отображению при настройке Стиля отображения Вида на Чертеже.
УГО Санитарно-технического оборудования отображается в Символьном Уровне детализации (рис.7).
Каждый Стиль каталога имеет Свойства Стиля санитарно-технического оборудования, значения которых заполнены в соответствии с техническими характеристиками комплектации и отображения в Спецификациях. При копировании стиля в проекте или из проекта в проект, каждый экземпляр будет содержать значения свойств стиля (рис.8).
Экспорт в формат IFC
Стоит отметить, что при создании новых Категорий санитарно-технического оборудования, в экземплярах отсутствует определение класса IFC, что не позволит по умолчанию осуществить корректный экспорт в этот формат.

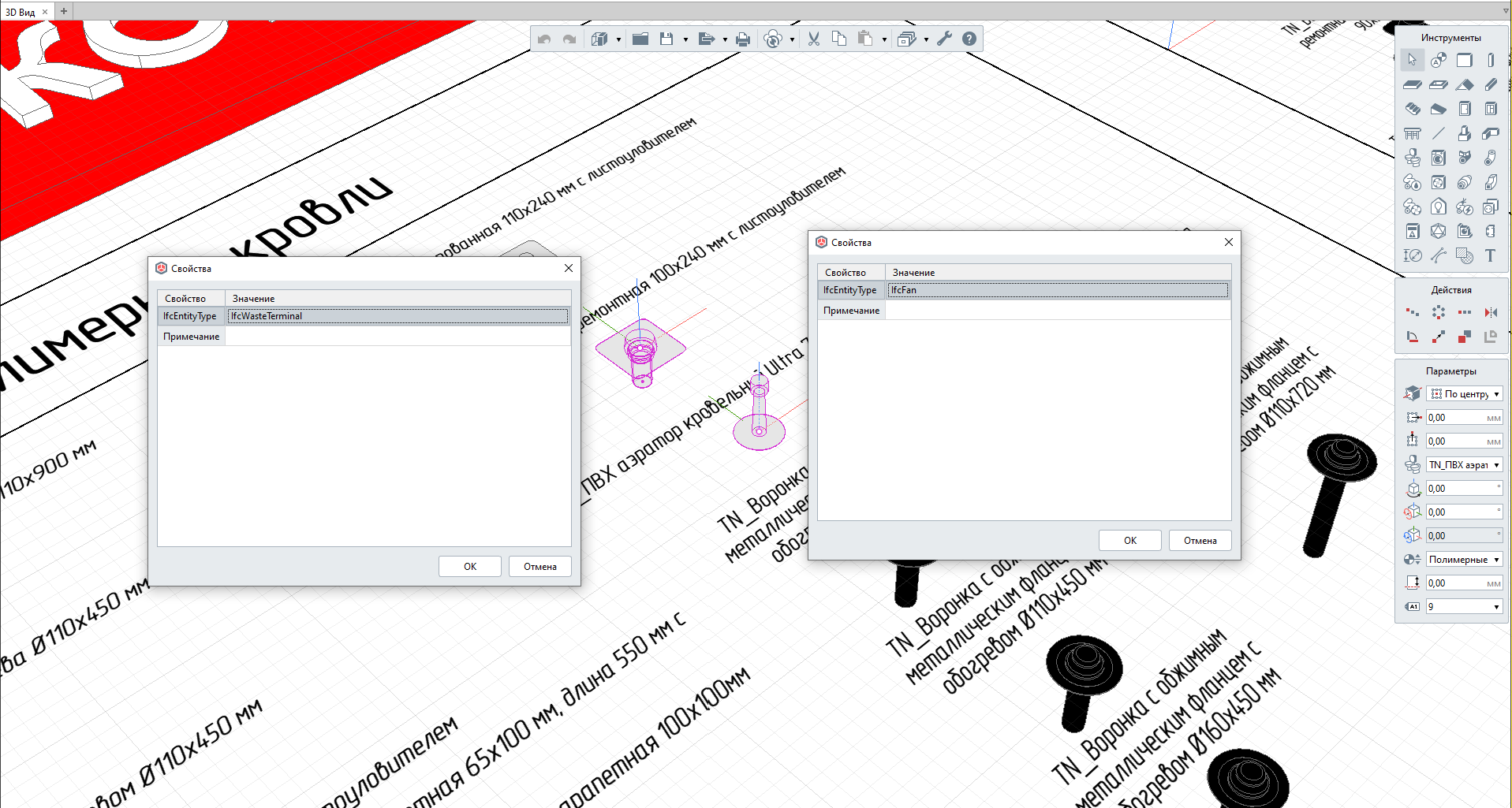

Для экспорта элементов каталога в экземпляры добавлены пользовательские свойства IfcEntityType со значениями, соответствующими типу оборудования. Для Водоприемных воронок это IfcWasteTerminal, а для аэраторов IfcFan (рис. 9).
Значения IfcWasteTerminal и IfcFan также прописаны в файле сопоставления параметров. Если пользователю необходимо выгружать в IFC экземпляры каталога с другим классом, необходимо добавить или переопределить класс IFC в фале сопоставления типов, добавив новому классу GUID (при необходимости).

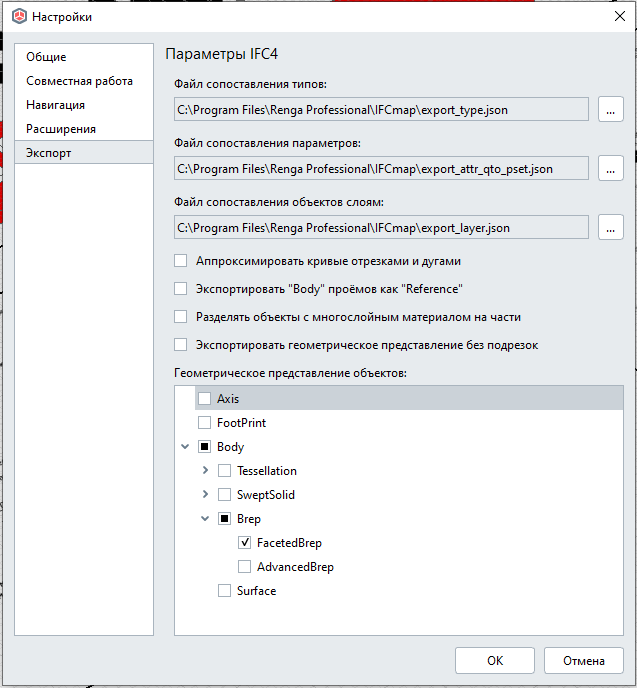

Для корректного экспорта, без потери частей геометрии элементов, рекомендуется использовать настройки, показанные на рисунке 10.
- Воронки внутреннего водостока 14 шт.;
- Парапетные воронки 5 шт.;
- Аэраторы 4 шт.
- Воронки внутреннего водостока 10 шт.;
- Аэратор 1 шт;
- Надставной элемент для воронки 1 шт.
