Каталог комплектации nanoCAD BIM
Каталог комплектации включает в себя элементы:
- Воронки парапетные.
- Аэраторы кровельные.
- Воронки внутреннего водостока.
Каталог разработан в nanoCAD BIM Строительство x64 24.1.

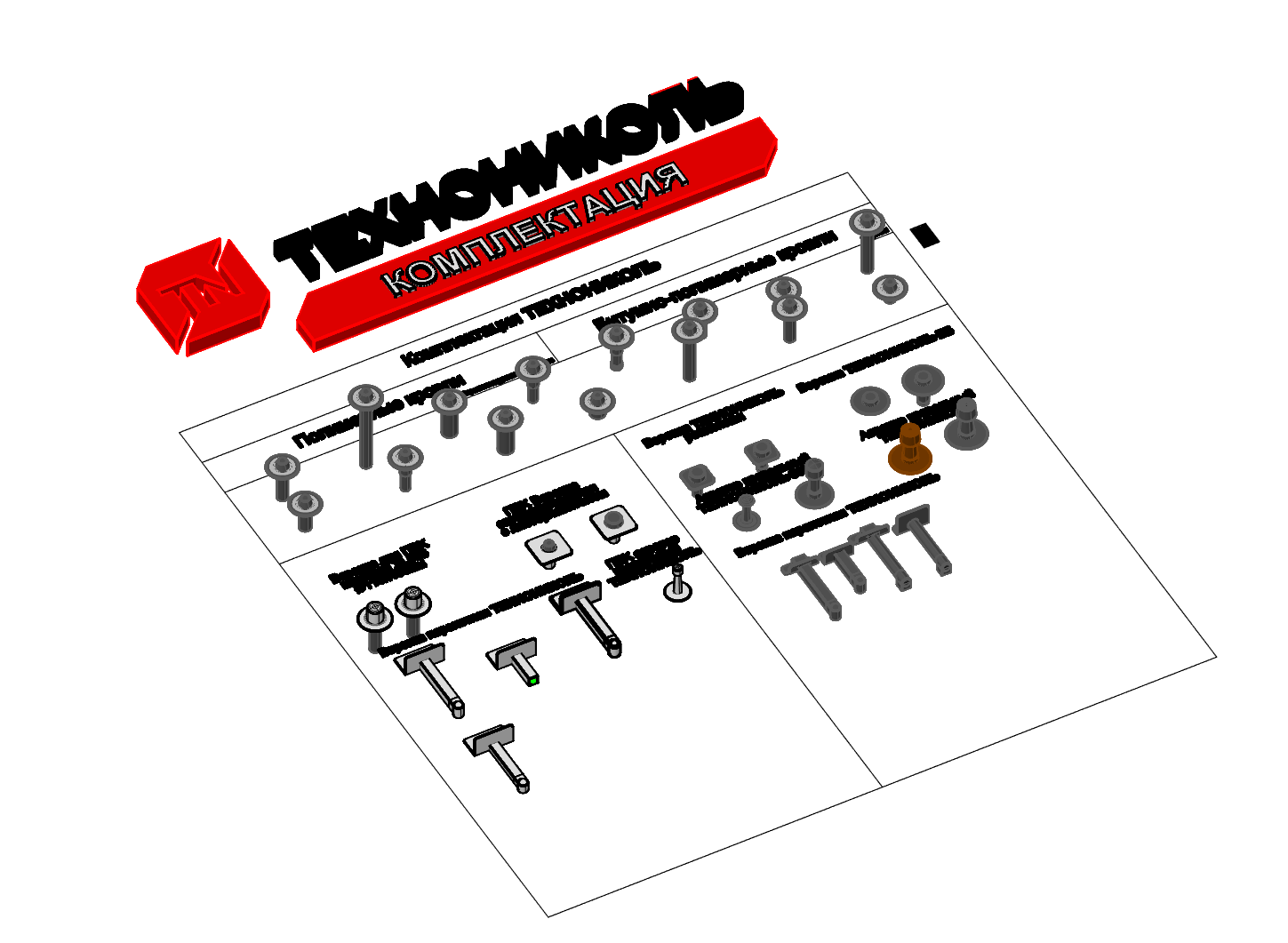

При открытии файла, пользователю открывается пространство с моделями элементов (объектов) для комплектации кровли (рис.1)

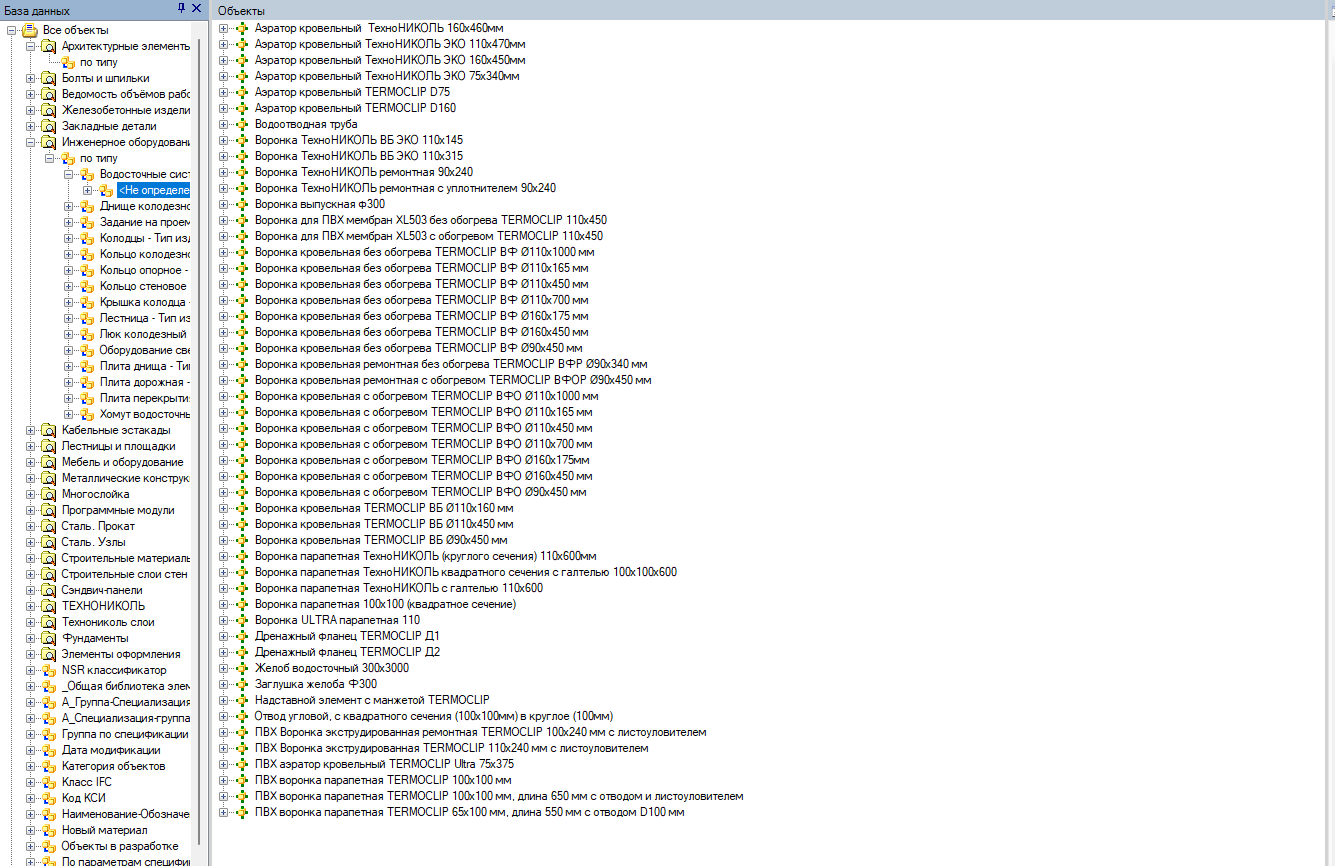

При сохранении объектов в Библиотеку объектов nanoCAD BIM Строительство они отобразятся в структуре базы данных, как показано на рис.2

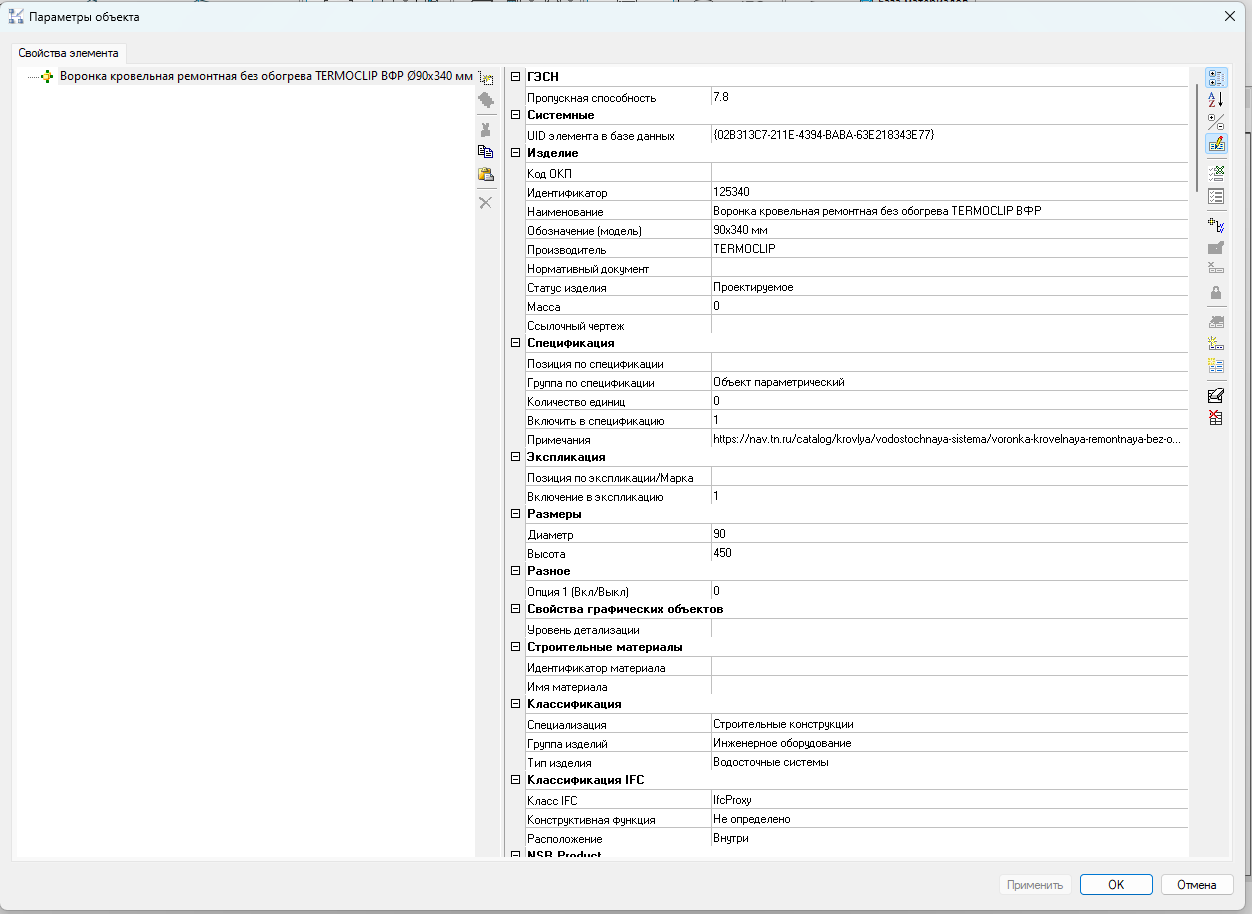

Параметры объектов заполнены необходимой информацией (рис.3)

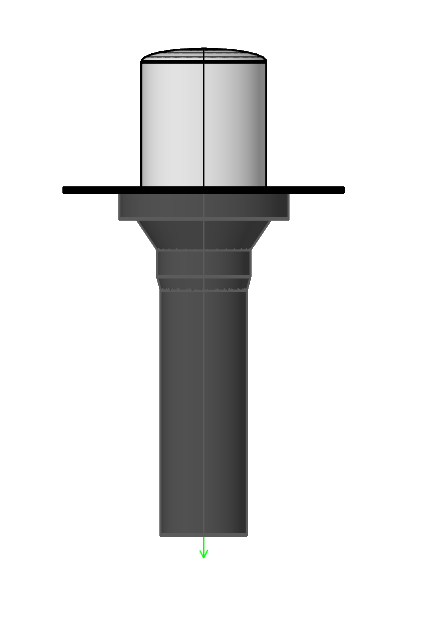

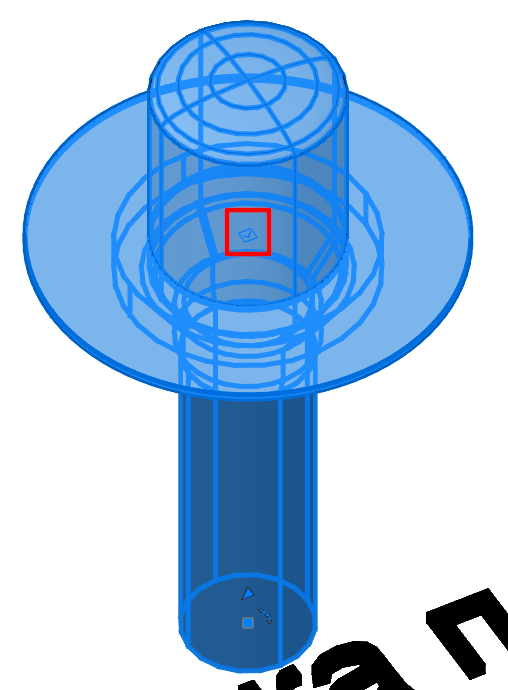

Воронки имеют ручку отключения листоуловителя (рис.4), узел присоединения трубопровода (рис.5), а также все объекты являются параметрическими (длиной элемента можно управлять через параметр «Высота»).

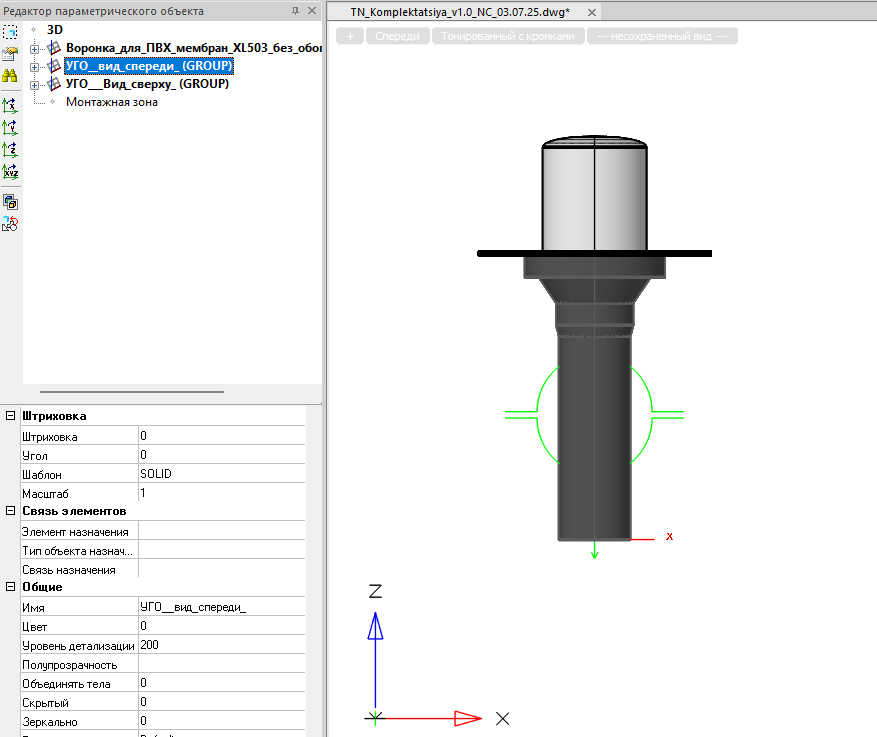

Каждый трехмерный объект в составе параметрического оборудования имеет УГО (рис.6). Использование УГО элемента на проекциях определяется параметром «Уровень детализации», для Вида спереди – 200, для Вида сверху – 100. Уровень детализации трехмерного объекта – 500.

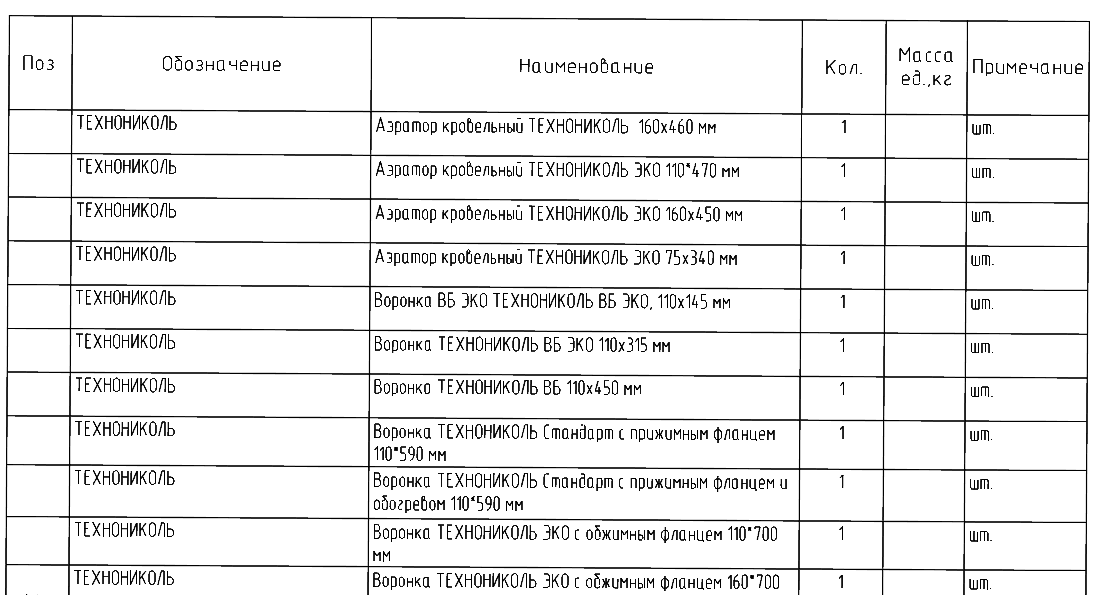

Для подсчета количества элементов комплектации разработана спецификация (Рис. 7):

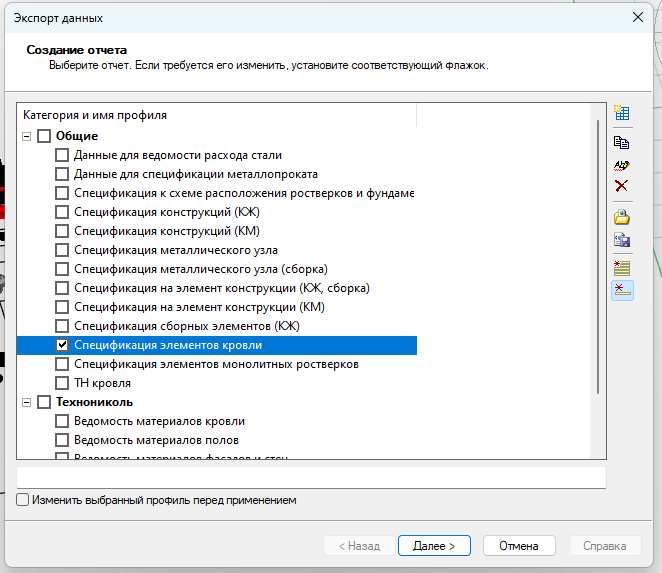

Для вывода спецификации используйте в экспорте данных отчет Спецификация элементов кровли (Рис.8).

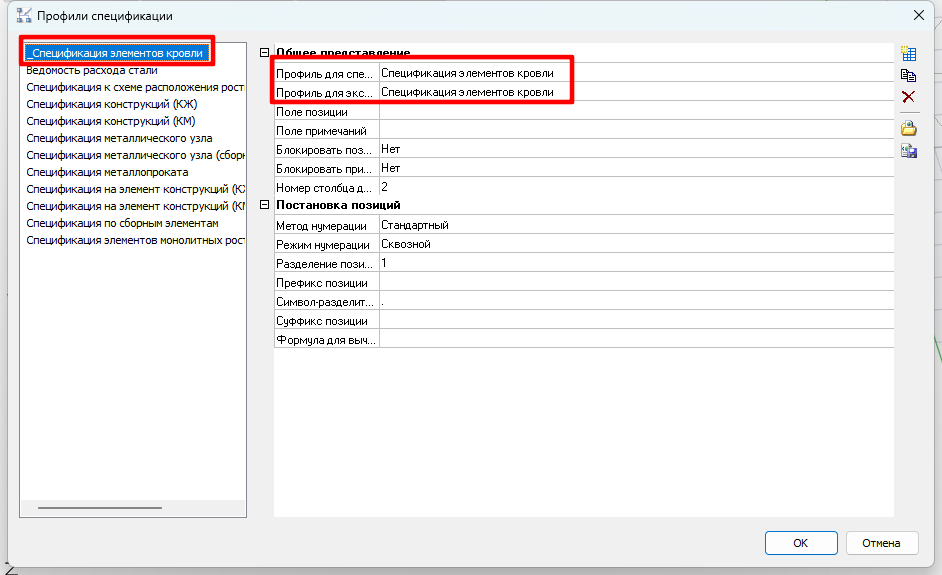

В настройках профиля спецификатора свяжите профили для специфицирования и профиль экспорта данных как показано на рис.9

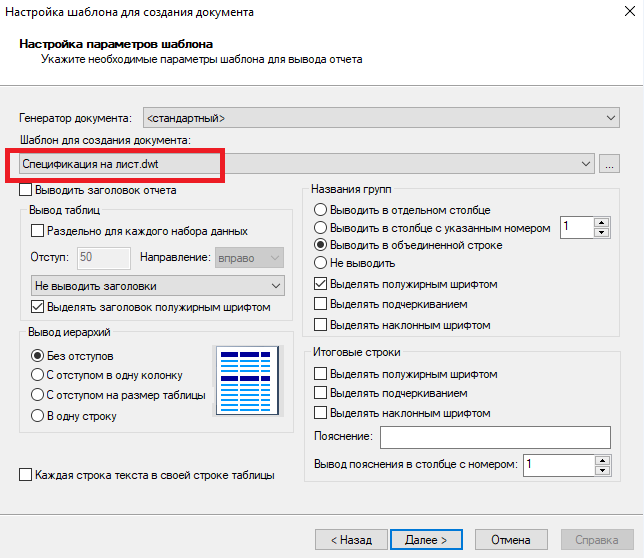

Укажите шаблон для вывода Спецификация на лист на последнем шаге вставки спецификации на лист таблицей Нанокад (Рис.10).
Созданы элементы комплектации плоской кровли:
- Воронки парапетные 8 шт.
- Воронки внутреннего водостока 23 шт.
- Аэраторы 5 шт.
