Каталог комплектации ARCHICAD

Файл каталога содержит элементы комплектации ограждающих конструкций компании ТЕХНОНИКОЛЬ: кровельные аэраторы, воронки, водосточная система, ограждения, гидрошпонки и пр.

Каталог выполнен в двух вариантах: файла архивного проекта ArchiCAD «.pla», а также в виде контейнера в формате «.lcf».

При открытии файла появляется стартовое окно, содержащее информацию о каталоге и компании ТЕХНОНИКОЛЬ.

Библиотека элементов разбита на папки в соответствии с группировкой на сайте https://nav.tn.ru


Каталог содержит модели элементов комплектации плоских кровель компании ТЕХНОНИКОЛЬ, выполненные в виде отдельных библиотечных элементов.

Наименования файлов библиотечных элементов выполнены по следующей схеме:

<Поле1>_<Поле2>_<Поле3>_<Поле4>_<Поле5>_<Поле6>

где поля имеют приведенные в значения:

Поле 1 – Код организации (TN)

Поле 2 – Функциональный тип (Аэратор, Воронка и др.)

Поле 3 – Функциональный подтип (Парапетная, Ремонтная и др.)

Поле 4 – Производитель продукта (ТЕХНОНИКОЛЬ)

Поле 5 – Описание, отличительного признака изделия (С_Обжимным_Фланцем_110х450 и др.)

Поле 6 – Обозначение нормативного документа (если имеется)

Файл библиотеки содержит 161 библиотечных элементов. Каждый библиотечный элемент имеет следующие вкладки в окне «Параметров объекта по умолчанию».


Первая вкладка содержит краткую информацию об изделии, а также ссылку на страницу изделия на сайте ТЕХНОНИКОЛЬ.


Вкладка «стиль и размеры» опциональна, в ней содержаться настраиваемые параметры изделия, например, «длина ограждения по центральной оси» и «количество комплектов» изделия необходимых для организации длины проектируемого ограждения. Также изменяемые параметры изделия можно редактировать графически, на 2д и 3д проекциях (длина отвода воронок, длина ограждений и расположение стоек, длина дорожки и др.)

В случае если изделие не предполагает каких-либо изменяемых параметров, интерактивные точки графического редактирования, вкладка «Стиль и размеры», отсутствуют.


Во вкладке «Отображение» настраивается отображение изделия в 2D и 3D проекциях. Параметр «Детализация в 2Д» содержит до 4 вариантов отображения изделия: Детальный, Простой, Символ, Откл. Параметр «Детализация в 3Д» содержит до 4 вариантов отображения: Детальный, Средний, Простой (соответствующие LOD 300,200,100) а также «Откл.»


Вкладка «Параметры спецификаций» содержит ряд общей информации об изделии.


Вкладка «Информация о производителе» содержит краткую информацию о компании ТЕХНОНИКОЛЬ, а также ссылки на информационные ресурсы компании.


Вкладка «Все параметры» содержит следующие подгруппы «Информация об изделии», «Ссылки», «Классификации».


Вкладка «Все параметры» так же может включать подгруппу «Спецификации», в которой содержится информация об опциональных элементах основного элемента.

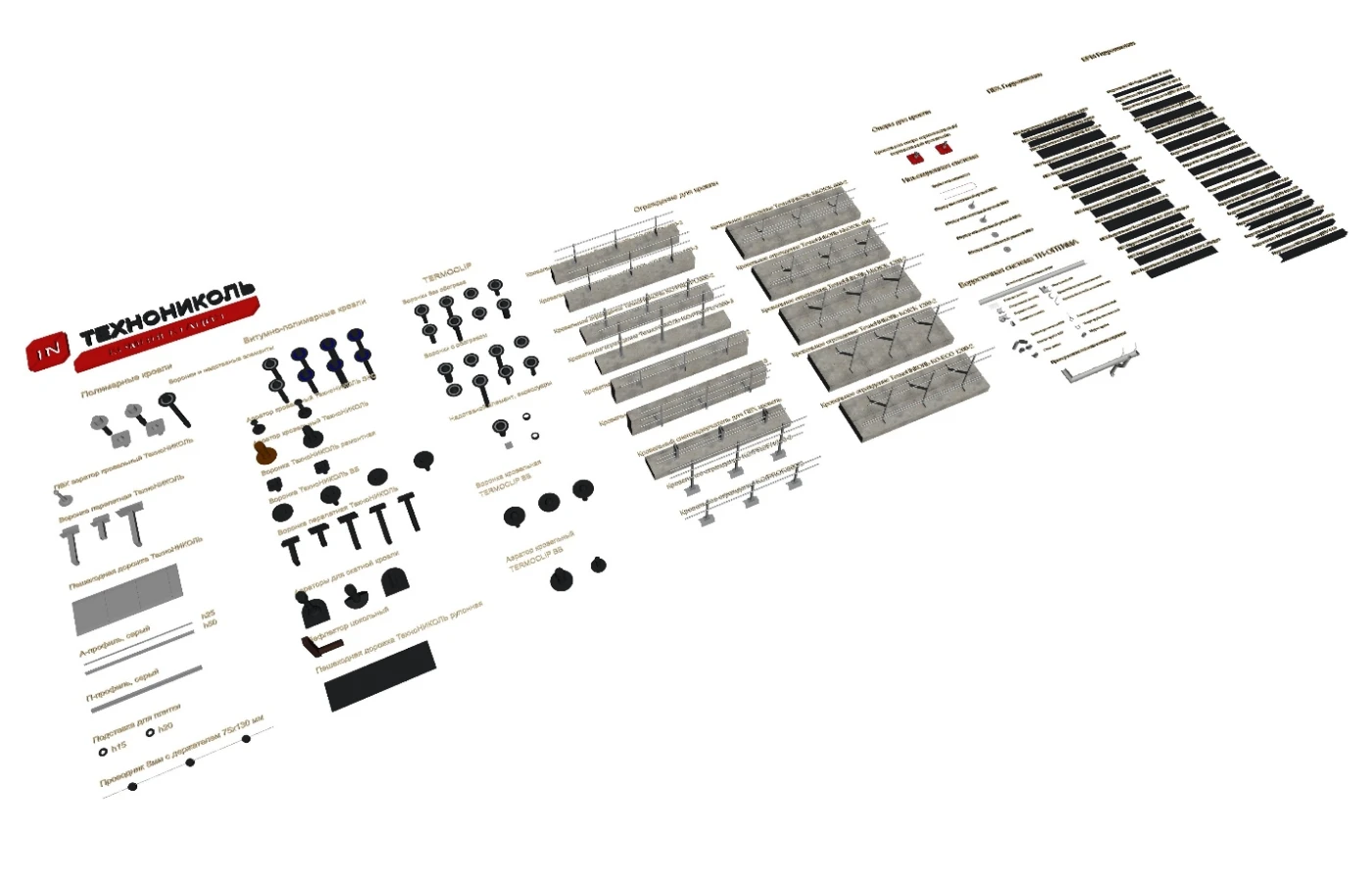

Все объекты расположены на плане этажа и, соответственно, отображаются на 3d виде.


Предполагается два варианта использования данной библиотеки:

1. Использование файла *.pla в качестве опорного с переносом необходимых систем в рабочий через команду копировать/вставить.

2. Использование файла *.lcf в качестве библиотеки, через (Файл > Библиотеки и объекты > Менеджер библиотек) и дальнейшее использование библиотеки через инструмент «Объект».

В случае необходимости работы с IFC свойствами использовать файл «Настройка IFC- схемы.xml», алгоритм работы с которым описан выше.



TN_Komplektatsiya_TECHN...
Открыть BIM-модель
TN_Komplektatsiya_TECHN...
от 30.05.2025
Список изменений

Комплектация ТЕРМОКЛИП для плоской кровли:

  • Водоприемные воронки внутреннего водостока;
  • Аэраторы.
  • Надставные элементы.
  • Трап, листвоуловитель, удлинитель и дренажные фланцы.

Создано 25 элементов в категории “Комплектация для кровли”.

Полный список разработанных элементов доступен по ссылке

Архивные версии
Список изменений

Комплектации для скатной крыши:

  • Аэраторы;
  • Цокольный дефлектор.

Комплектация для плоской кровли и фундаментов:

  • П-профиль;
  • Гидрошпонки ТН Фундамент;
  • Пешеходная дорожка ТехноНИКОЛЬ (РМ).

Полный список разработанных элементов доступен по ссылке.

Список изменений
Новинки:
  • Добавлена модель водосточной системы ТН-ОПТИМА, состоящая из 14 отдельных элементов;
  • Разработаны спецификации элементов водосточной системы.
Список изменений
Новинки:
  • Воронка ТехноНИКОЛЬ с обжимным фланцем, 110х450;
  • Воронка ТехноНИКОЛЬ с обжимным фланцем обогреваемая, 110х450;
  • Воронка ТехноНИКОЛЬ Стандарт с прижимным фланцем 110*590мм;
  • Воронка ТехноНИКОЛЬ Стандарт с прижимным фланцем и обогревом 110*590мм;
  • Подставка опорная ТехноНИКОЛЬ 15мм и 20мм (для плитки);
  • Кровельное ограждение ТехноНИКОЛЬ КО/PROF/1200-3, Zn и КО/PROF/800-2, Zn с кронштейном ограждения ТЕХНОНИКОЛЬ PROF, Zn;
  • Гидрошпонка ТН Фундамент ДШП-В-20 и ДШП-В-50;
  • А-профиль h25 (2 м), серый.
Улучшения:

Актуализировали информацию по геометрии воронок внутреннего водостока, парапетным воронкам и аэраторам;
