Каталог элементов узлов Revit

Представленный каталог содержит элементы узлов, аннотационные обозначения и цветовые области, компании ТЕХНОНИКОЛЬ, предназначенные для создания 2D – узлов.

Каталог разработан в 2016, 2017,2018, 2019 версиях Autodesk Revit. Файл имеет расширение *.rvt.

В каталоге содержатся разработанные виды, разделенные по категориям:

  1. Аннотационные обозначения:
    1. Аннотационные обозначения (7 шт.);
  2. Цветовые области:
    1. Цветовая область (архитектурные материалы) (58 шт.);
    2. Цветовая область (теплоизоляционные материалы) (23 шт.);
  3. Элементы узлов:

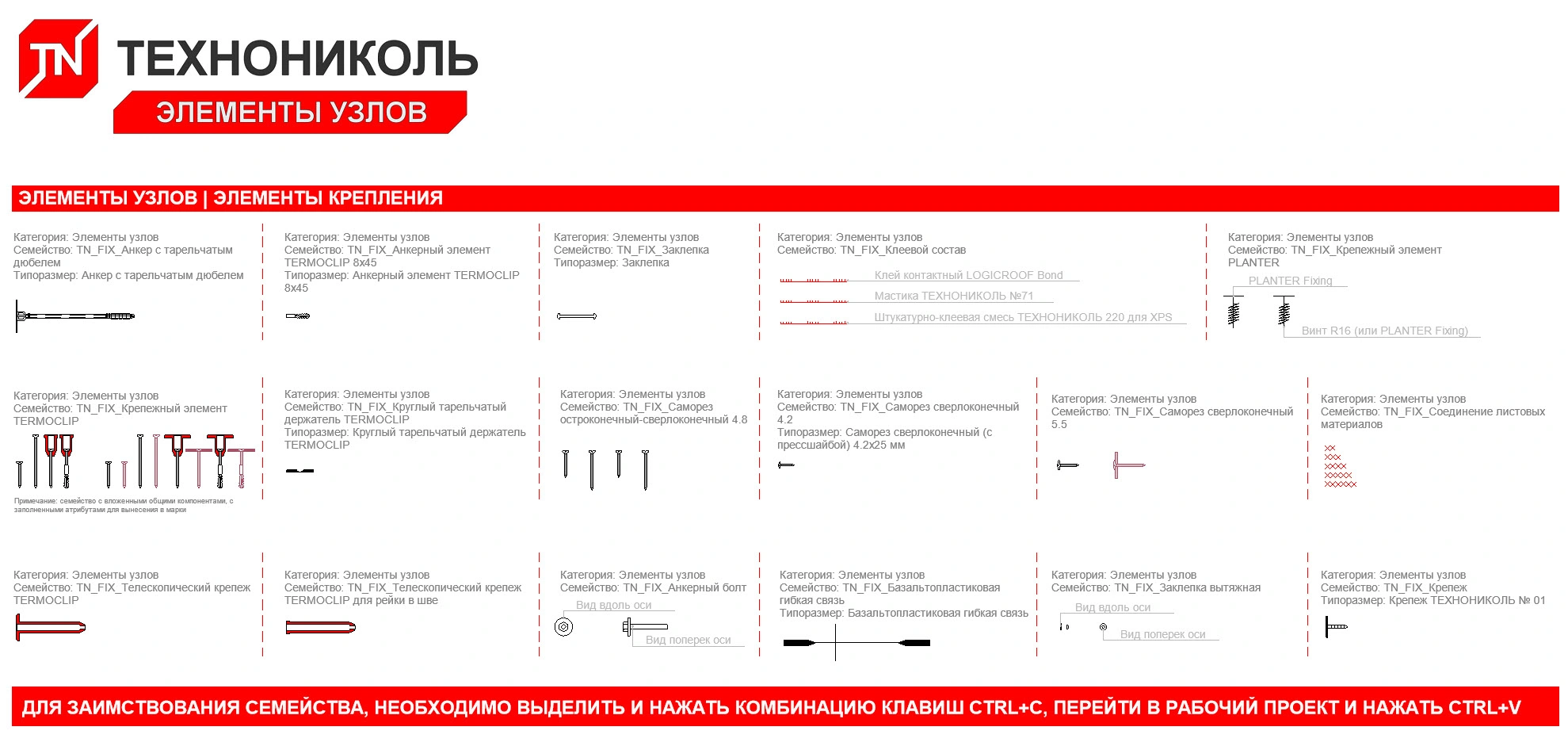

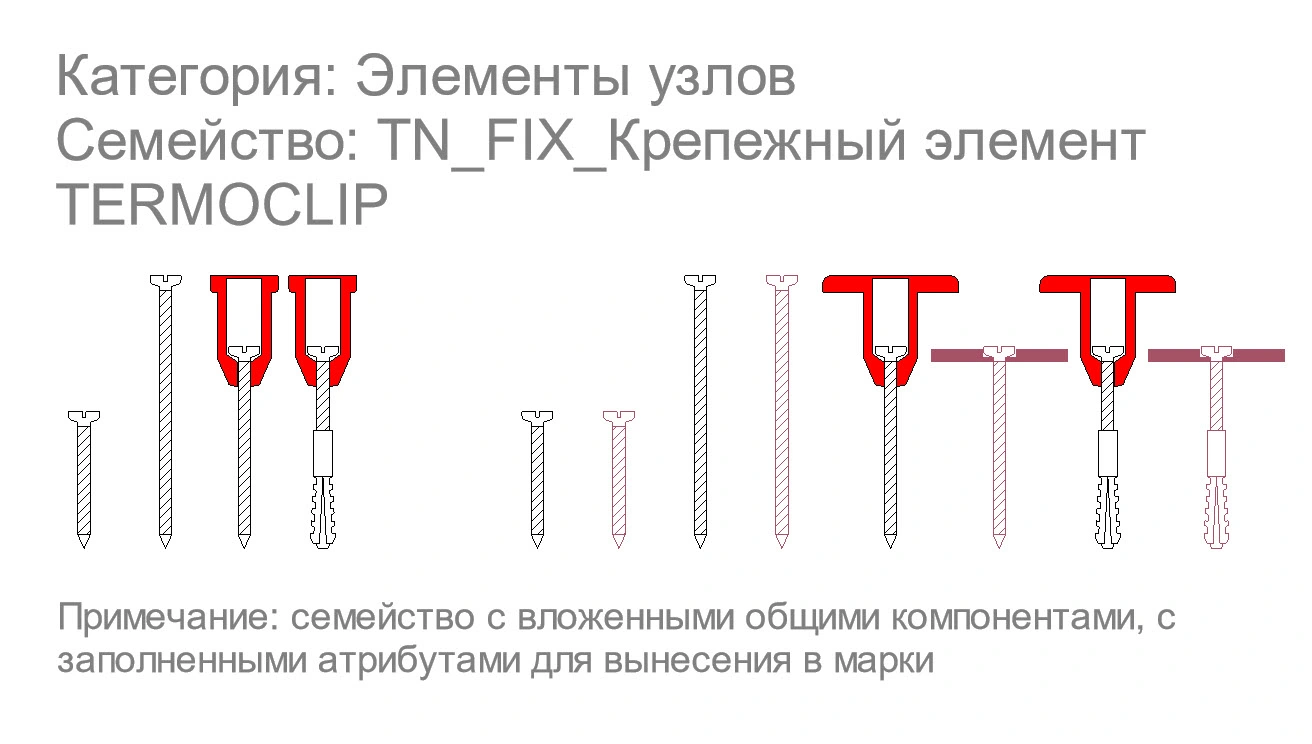

    1. Элементы узлов (элементы крепления) (15 шт.);
    2. Элементы узлов (линии) (27 шт.);
    3. Элементы узлов (материалы) (25 шт.);
    4. Элементы узлов (комплектация) (23 шт.);
    5. Элементы узлов (гидроизоляция) (5 шт.).

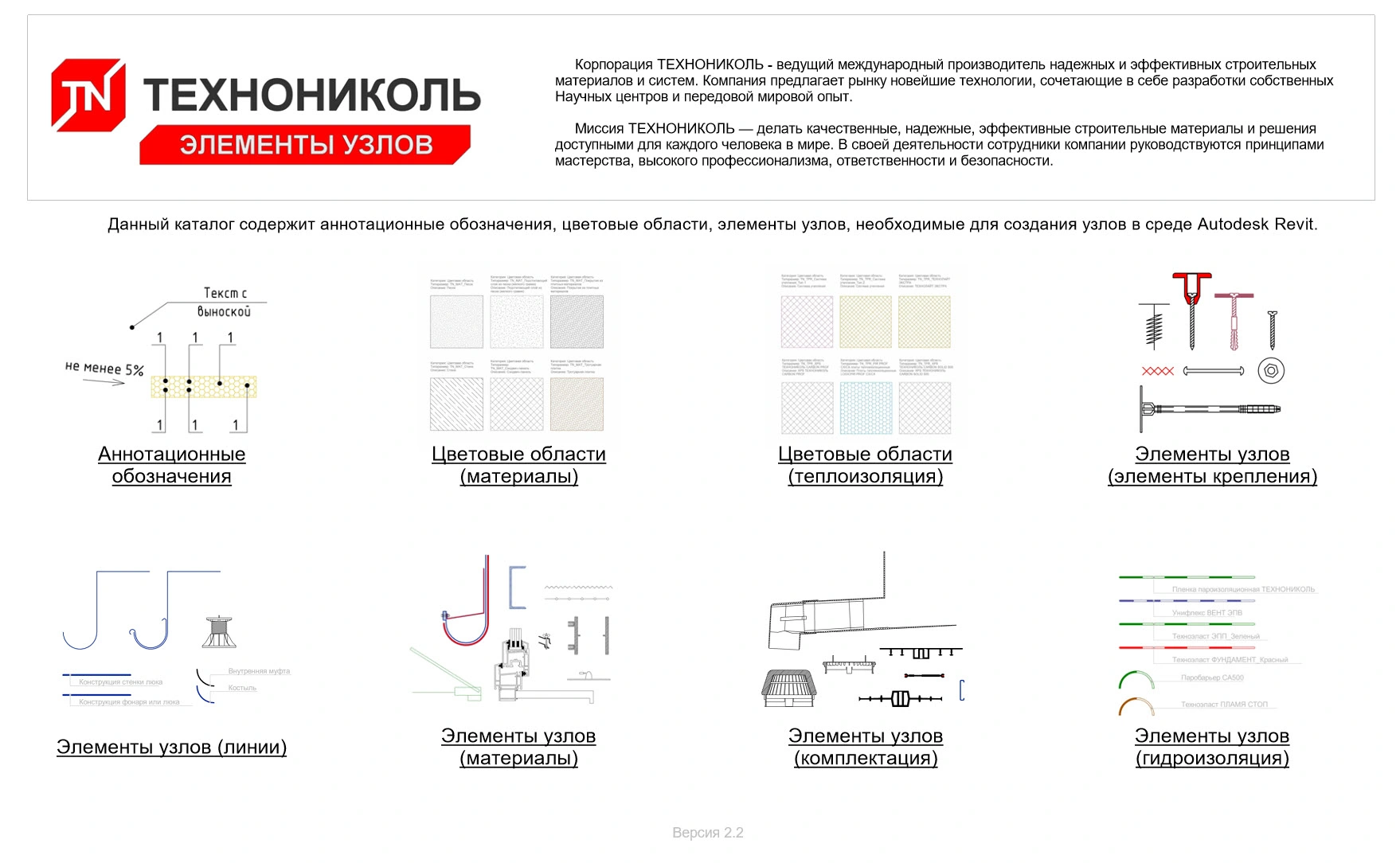

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на чертежные виды (рис. 1).

Рис. 1.jpeg

Рис. 1. Стартовое окно каталога

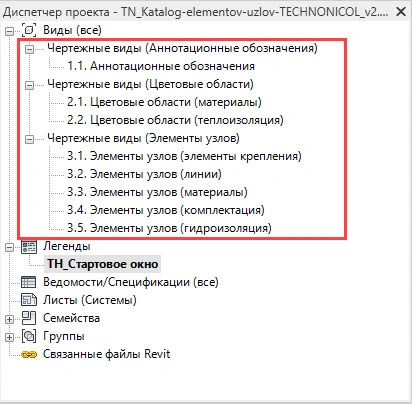

Через стартовое окно можно сразу попасть в выбранный раздел (чертежный вид). Структура видов разделена по категориям семейств, как показано на рис. 2.

Рис. 2.jpg

Рис. 2. Организация диспетчера проекта

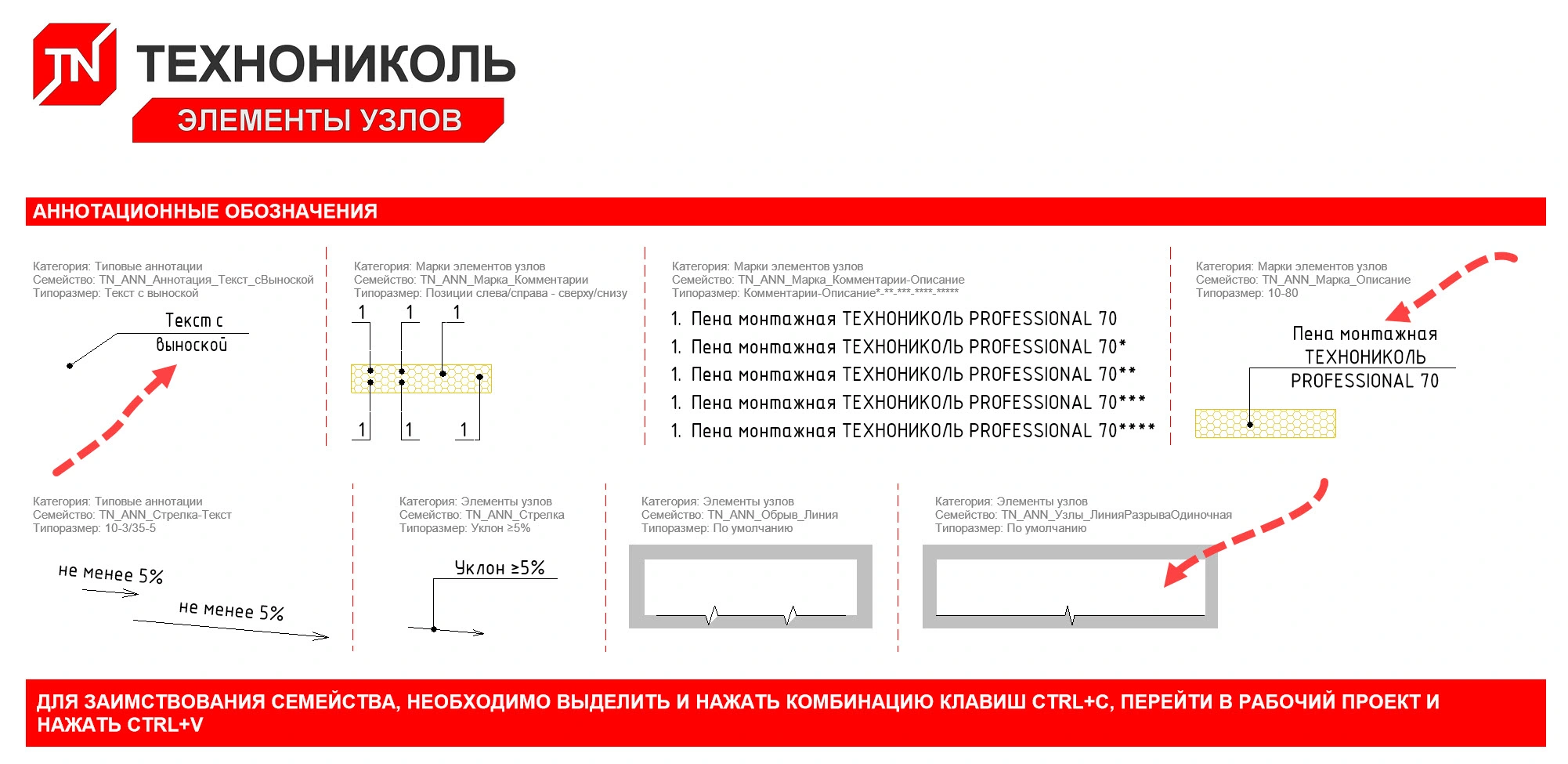

Так, зайдя во вкладку «1.1. Аннотационные обозначения», пользователь может заимствовать семейство в личный проект для работы с сечениями, разрезами, видами плана, чертежными видами для компоновки и оформления (рис. 3).

Рис. 3.jpg

Рис. 3. Аннотационные обозначения

Для удобства восприятия и работы с каталогом, черным цветом выделены семейства, для заимствования, серым – вспомогательные элементы каталога или подписи.

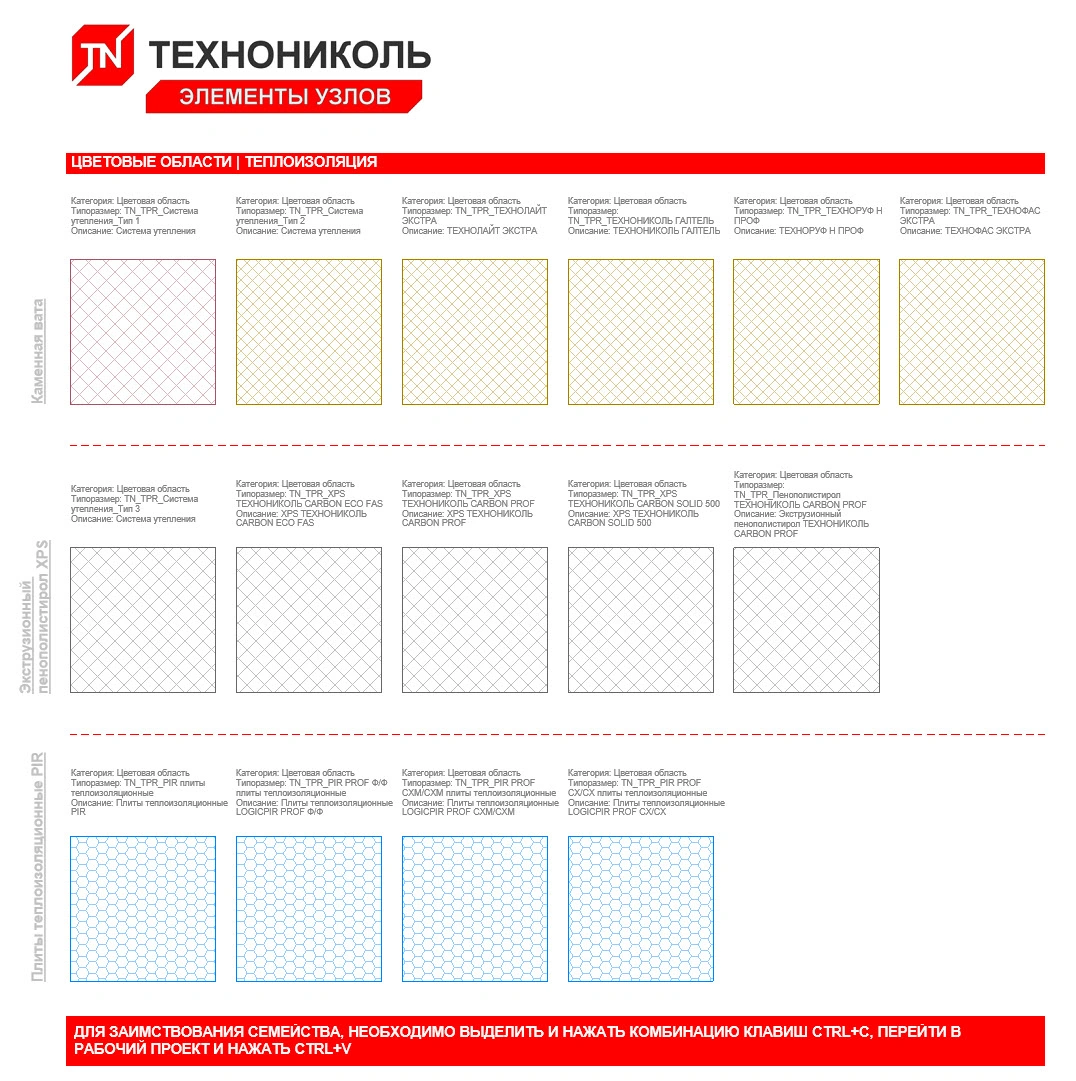

Каталог структурирован, таким образом, чтобы пользователю было удобно заимствовать все необходимые ресурсы в личные проекты, для формирования 2D – узлов. Также имеются различные штриховки утеплителей, выполнение с помощью цветовых областей (рис. 4).

Рис. 4.jpg

Рис. 4. Теплоизоляционные материалы

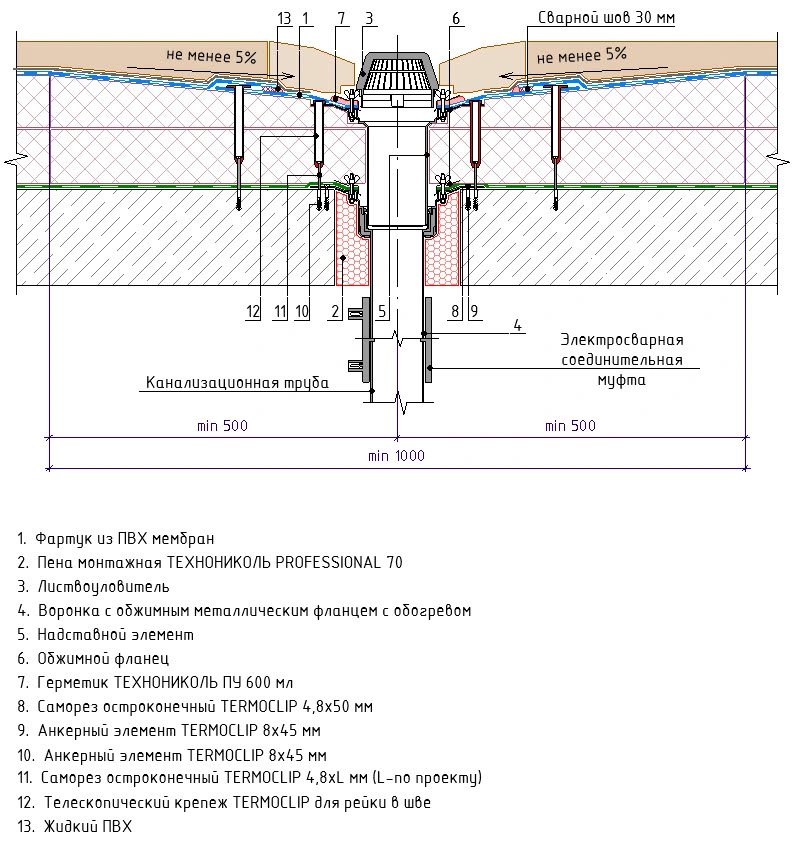

Для примера использования компонентов каталога, была вставлена водоприемная воронка, разработанная на основе компонентов данного каталога (рис. 5), находящаяся в чертежном виде «3.4. Элементы узлов (комплектация)».

Рис. 5.jpg

Рис. 5. Пример водоприёмной воронки


TN_KATALOG_ELEMENTOV_UZ...
Открыть BIM модель
TN_KATALOG_ELEMENTOV_UZ... 19.33 МБ

Скачать
