Альбомы узлов Revit
Альбом узлов включается в себя 97 узлов примыканий плоских кровель, для 10 строительных систем:
- ТН-КРОВЛЯ Балласт;
- ТН-КРОВЛЯ Барьер Тротуар;
- ТН-КРОВЛЯ Инверс;
- ТН-КРОВЛЯ Мастер;
- ТН-КРОВЛЯ Монолит PIR;
- ТН-КРОВЛЯ Проф;
- ТН-КРОВЛЯ Смарт PIR;
- ТН-КРОВЛЯ Стандарт;
- ТН-КРОВЛЯ Тротуар;
- ТН-КРОВЛЯ Фикс Бетон.
Альбом разработан в 2019 - 2024 версиях Autodesk Revit. Файл имеет расширение *.rvt.

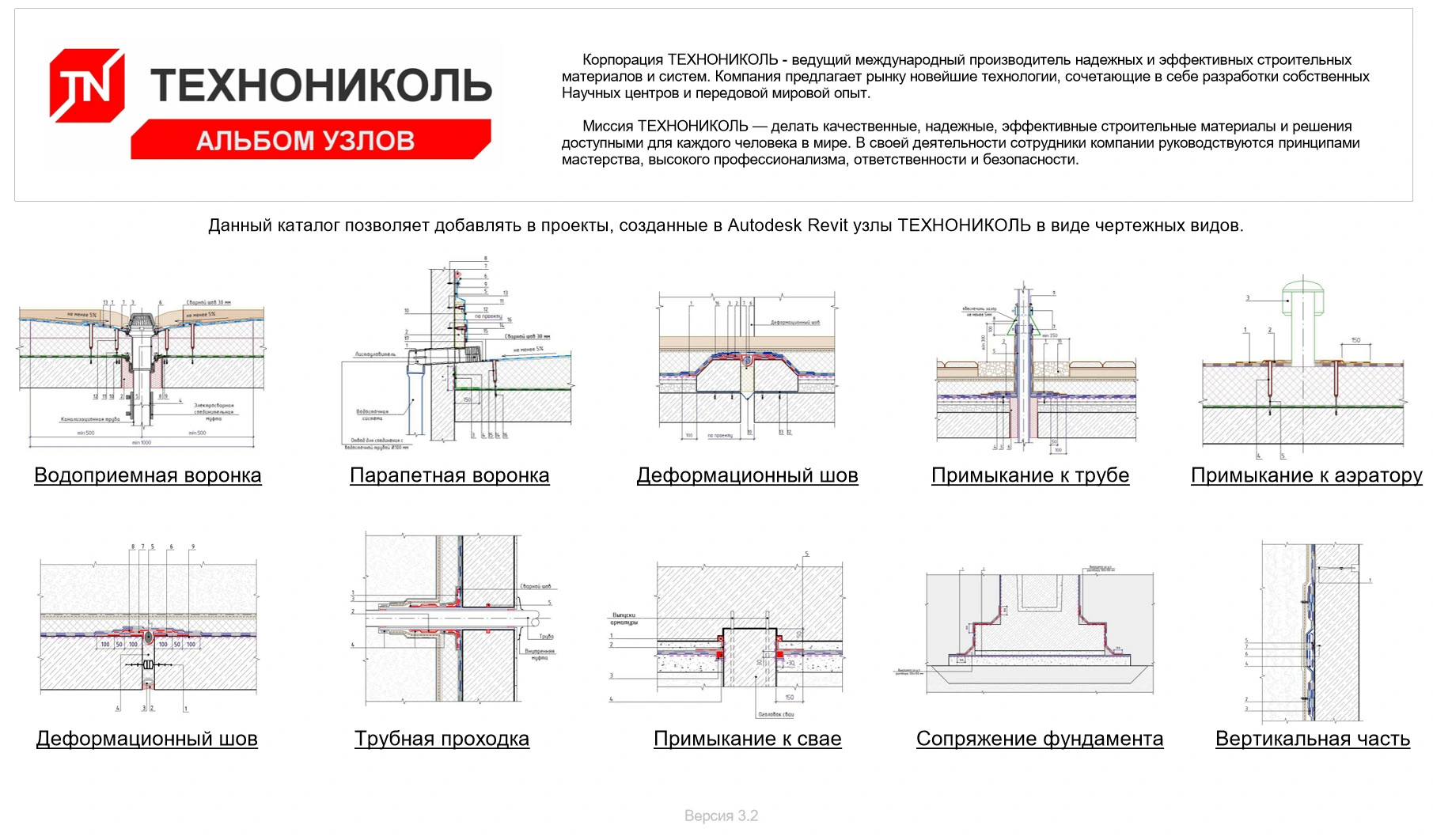

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на чертежные виды узлов, находящихся на «превью». (рис. 1).
Рис. 1. Стартовое окно каталога
Через стартовое окно можно сразу попасть в выбранный узел одной из систем (чертежный вид). Структура альбомов разделена по типам систем в разделе листы, как показано на рис. 2.
Рис. 2. Организация диспетчера проекта

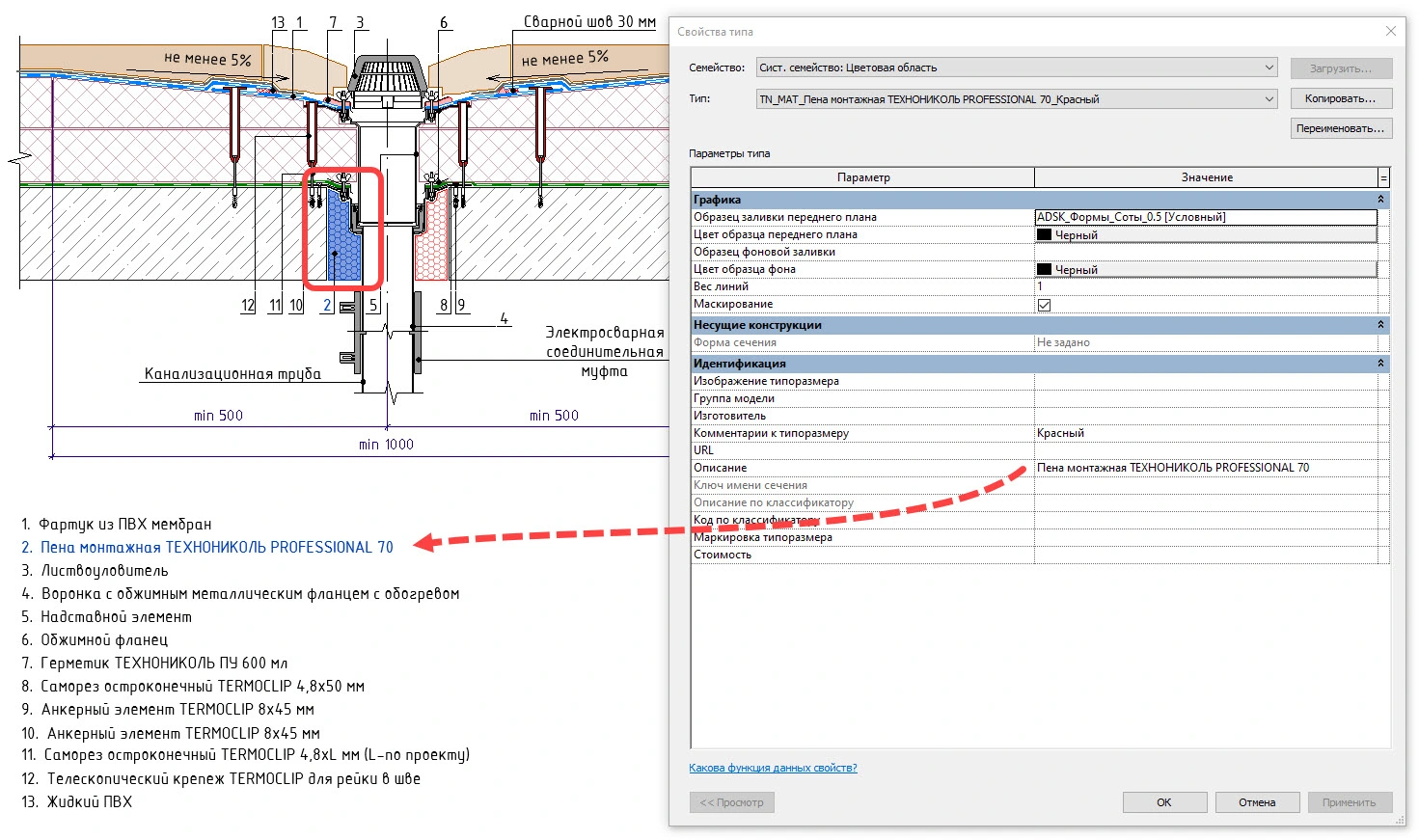

Каждый узел разработан с помощью стандартного функционала Autodesk Revit, с применением семейств категории «Элементы узлов», «Цветовые области», загружаемых семейств, а также «Аннотационные обозначения». На рис. 3 показан пример реализованного узла, с автоматическими выносками, которые отображают занесённый параметр «Описание» в семействе.
Рис. 3. Пример реализации узла

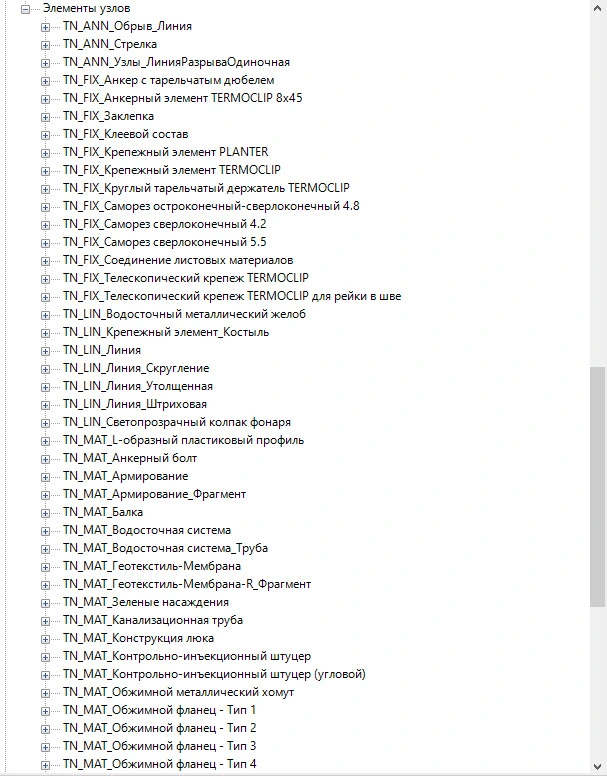

Названия семейств имеют префикс «TN», для группировки в диспетчере проекта (рис. 4).
Рис. 4. Наименование семейств
В каталоге также присутствует лист «2 - Условные обозначения», на котором имеется расшифровка именования всех разработанных семейств:
FIX – Крепеж;
LIN – Линия;
MAT – Вспомогательный материал;
MET – Металлопрокат;
PRF – Профилированные элементы;
RAW – Элементы дренажа;
WPR – Гидроизоляция;
ANN – Аннотация;
VEN– Вентиляция;
FIN – Отделка;
TPR – Теплоизоляция.

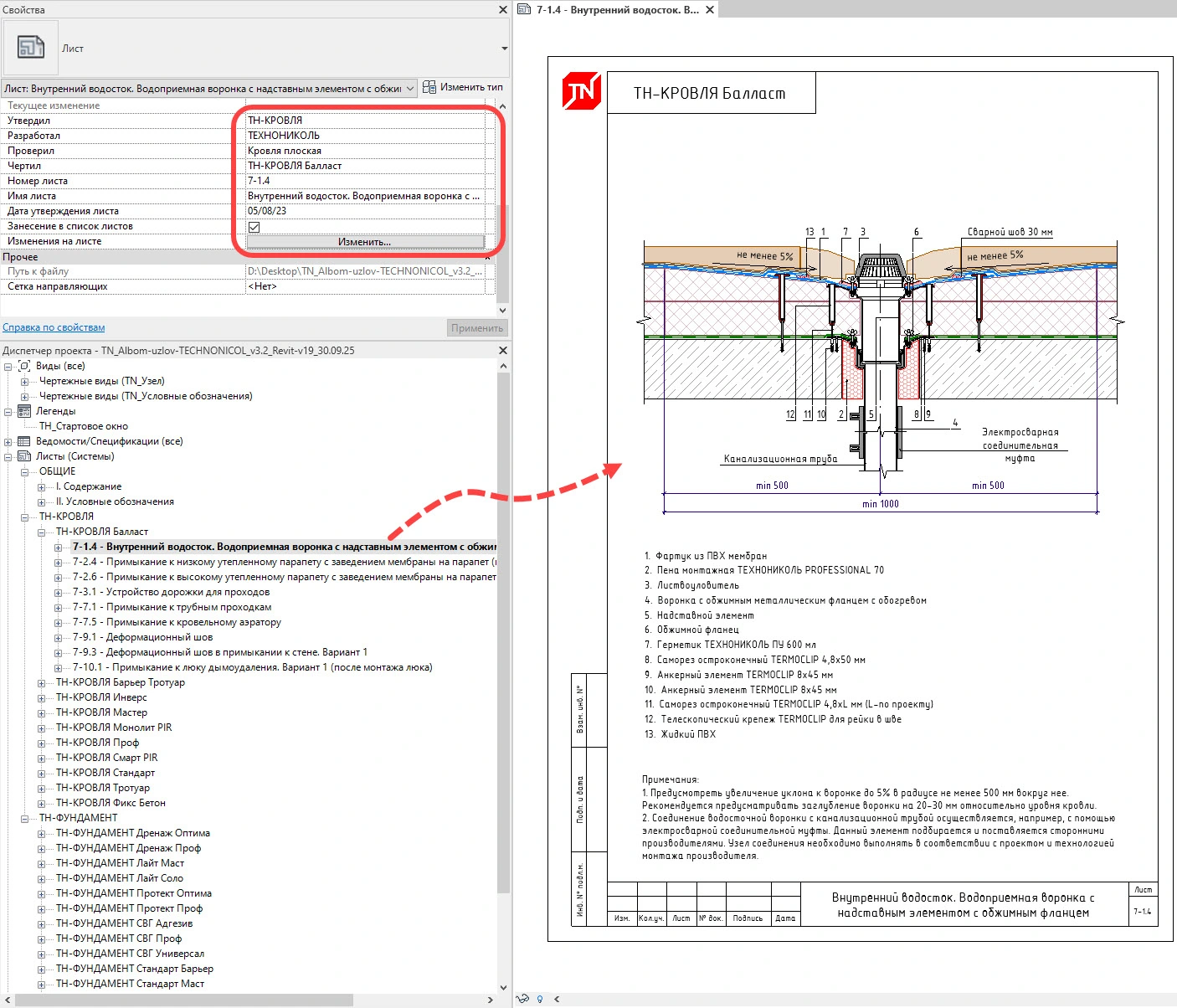

Каждый узел оформлен на отдельном листе, что облегчает процесс копирования узла в проект (рис. 5).
Рис. 5. Размещенный узел на листе

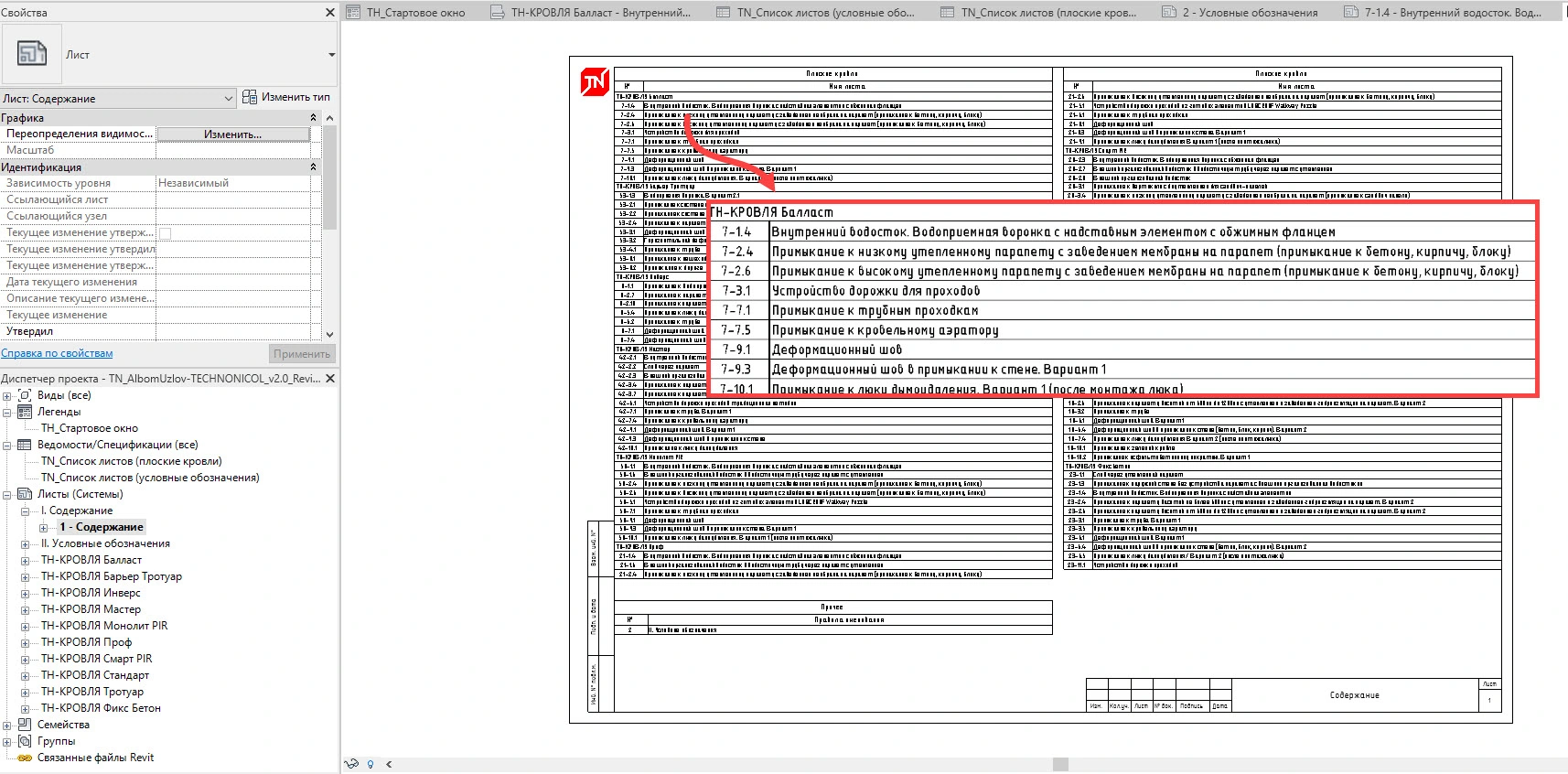

На листе «1 - Содержание» представлен перечень всех узлов. Каждый узел в наименовании содержит шифр системы и номер (рис. 6).
Рис. 6. Содержание
Копирование узлов из альбома в проект может выполняться несколькими способами:
1. Пользователь выбирает конкретный чертежный вид или лист в диспетчере проекта, далее нажимает Ctrl+C, а затем перейдя в свой проект нажимает Ctrl+V, после чего вид или лист с содержимым переносится в проект;

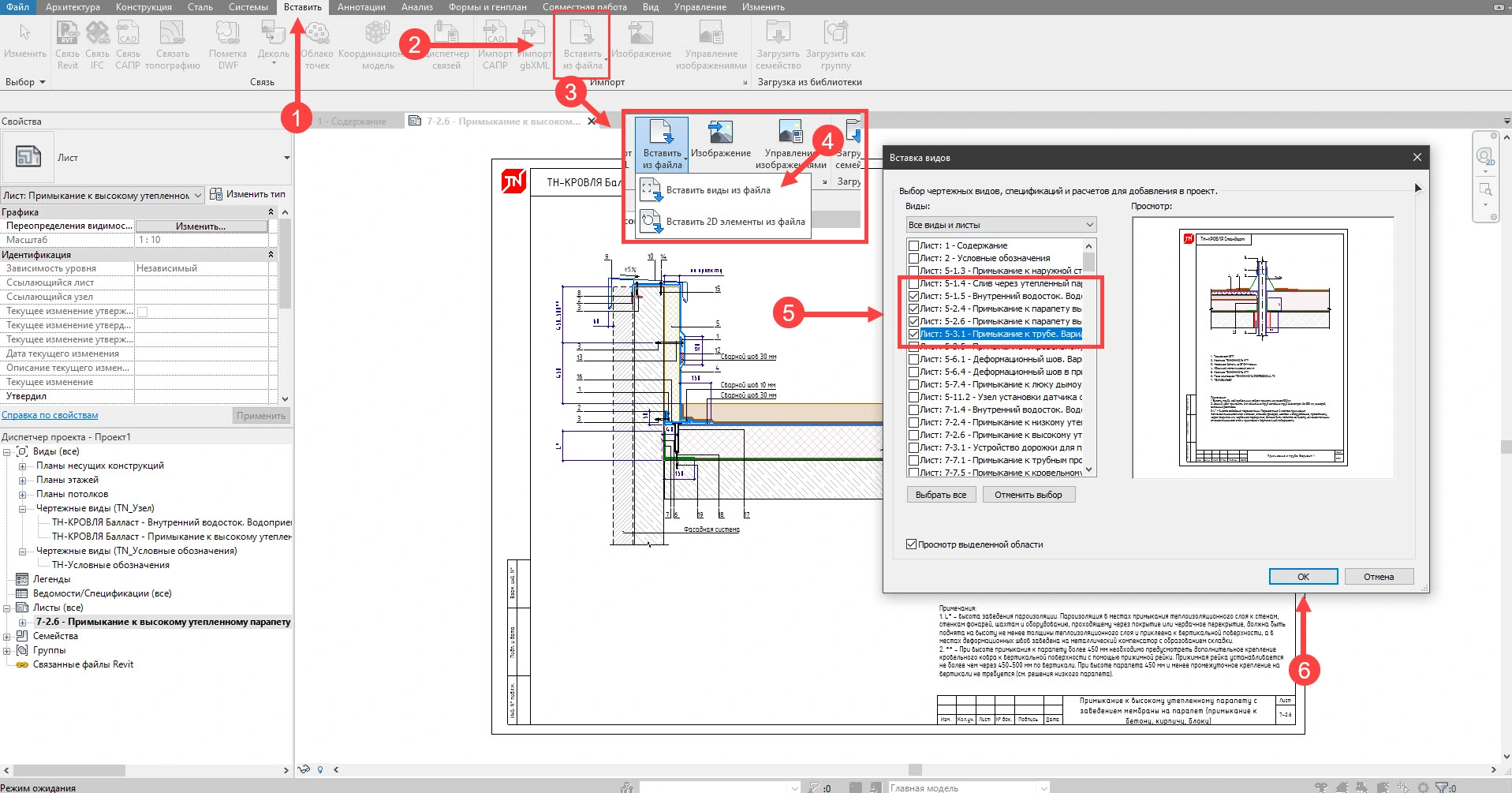

2. При помощи команды «Вставить виды из файла» (удобен, когда необходимо пакетно импортировать узлы в проект, как показано на рис. 7).
Рис. 7. Последовательность пакетного копирования листов с узлами

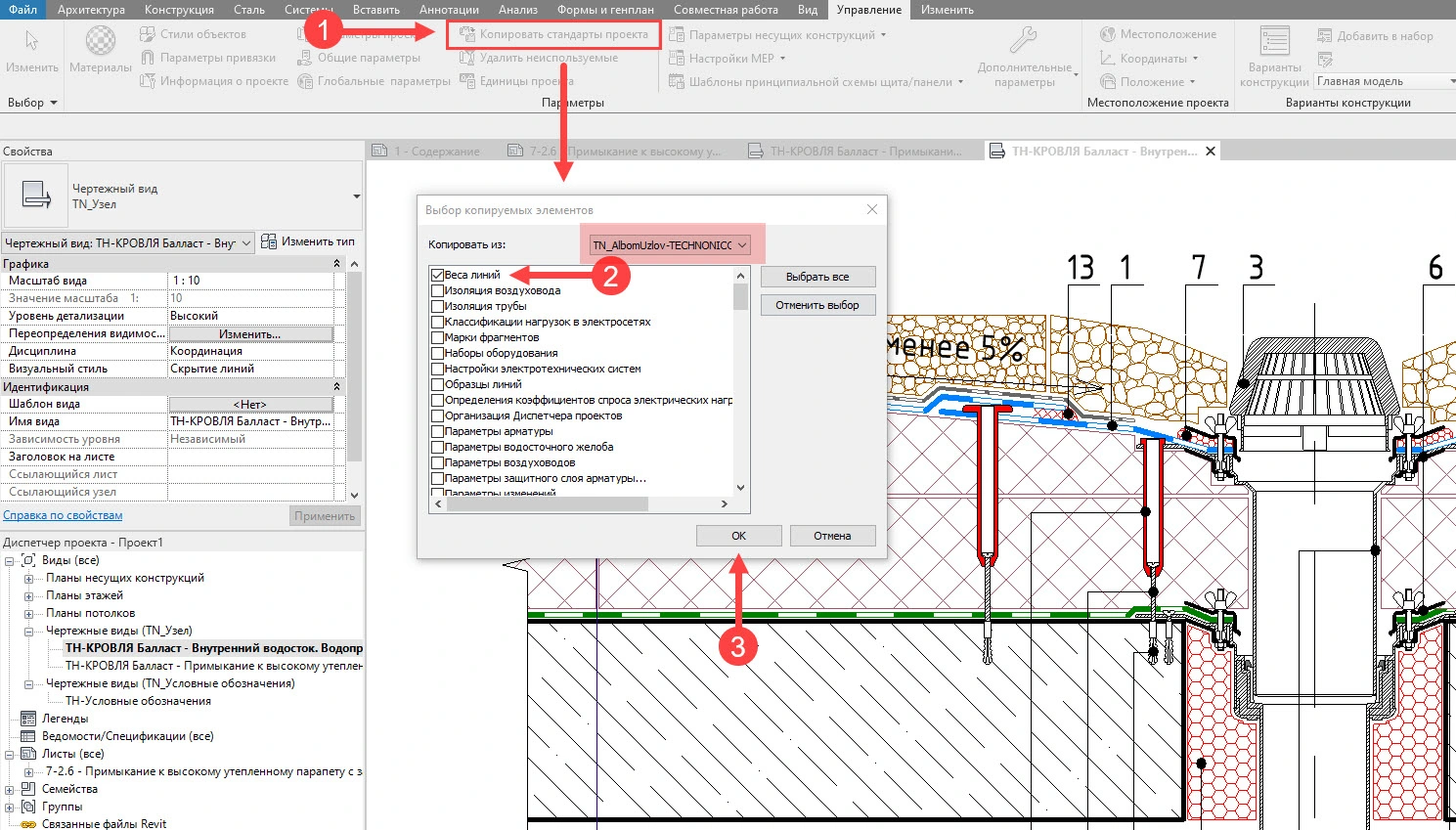

Важно! Для корректного отображения типов и весов линий, пользователю необходимо работать на шаблоне ADSK, либо же применить стили из текущего шаблона, посредством копирования весов линий, как показано на рис. 8.
Рис. 8. Копирование веса линий
Разработаны 97 новых узлов примыканий плоских кровель, для 10 строительных систем:
- ТН-КРОВЛЯ Балласт;
- ТН-КРОВЛЯ Барьер Тротуар;
- ТН-КРОВЛЯ Инверс;
- ТН-КРОВЛЯ Мастер;
- ТН-КРОВЛЯ Монолит PIR;
- ТН-КРОВЛЯ Проф;
- ТН-КРОВЛЯ Смарт PIR;
- ТН-КРОВЛЯ Стандарт;
- ТН-КРОВЛЯ Тротуар;
- ТН-КРОВЛЯ Фикс Бетон.
