Энергоэффективное здание

Нормы, стандарты, методики расчета и база знаний

Энергоэффективность — это…

эффективное (рациональное) использование энергетических ресурсов. Использование меньшего количества энергии для обеспечения того же уровня энергетического обеспечения зданий или технологических процессов на производстве. В отличие от энергосбережения (сбережение, сохранение энергии), главным образом направленного на уменьшение энергопотребления, энергоэффективность (полезность энергопотребления) — полезное (эффективное) расходование энергии.

Нормирование энергоэффективности

Проектирование и строительство энергоэффективных зданий с применением материалов ТЕХНОНИКОЛЬ должно осуществляться в соответствии с положениями нормативно-правовых документов:

Федеральные законы Российской Федерации

  • Федеральный Закон Российской Федерации ФЗ №261 «Об энергосбережении и повышении энергетической эффективности»

Требования к энергоэффективности

Требования к энергоэффективности зданий, строений и сооружений регламентируются двумя приказами министерства строительства РФ:

Названия документов приведены для самостоятельного изучения

Здания попадающие под действие законодательства

В настоящий момент требования по повышению энергетической эффективности для всех типов зданий сформулированы следующим образом:

Для всех типов новых зданий
Регламентировано снижение расхода энергии на отопление и вентиляцию на 50% от базового уровня до 2028 года
Для существующих зданий (кроме многоквартирных домов)
Регламентировано однократное повышение энергоэффективности — приведение к требованиям 2018 года.
Для многоквартирных домов после комплексного ремонта
Энергопотребление должно быть доведено до базового уровня энергоэффективности

Базовый уровень энергопотребления

Здание считается энергоэффективным, если одновременно выполнены следующие критерии:

Санитарно‑гигиеническоие требования

Теплозащитная характеристика оболочки здания

Характеристика расхода энергии на отопление и вентиляцию

Характеристика расхода тепловой энергии на отопление и вентиляцию

Для характеристики расхода энергии на отопление введен базовый уровень расхода энергетических ресурсов q баз. Это значение было актуально в качестве нормативного требования q норм. в 2017 году, далее оно должно быть уменьшено в соответствии с графиком.

Подробнее о классах энергоэффективности
График уровня энергопотребления
q2017норм = q баз - 20%
q2017норм = q баз - 40%
График уровня энергопотребления Подробнее о классах энергоэффективности

Проектная документация

Проектная документация должна содержать раздел «Энергоэффективность»

включающий «Энергетический паспорт


Энергетический паспорт здания — это, своего рода, подтверждение, что здание соответствует проектной документации, современным требованиям энергетической эффективности и требованиям оснащенности приборами учета.

»

здания.

Выполнение требований энергоэффективности предъявляются для зданий:

Новое строительство

Реконструкция

Проведение комплексного капитального ремонта

Исключения
Пример раздела «Энергетический паспорт»

Пример раздела «Энергетический паспорт»

Скачать, 123,6 кБ

Классы энергоэффективности

Присвоение классов энергоэффективности для жилых многоквартирных зданий осуществляется согласно приказу Минстроя России № 399/пр от 06.06.2016.

Класс энергоэффективности существующего жилого многоквартирного жилого здания после проведенного комплексного капитального ремонта должен быть не ниже класса D.

Таблица классов энергоэффективности

Обозначение класса энергетической эффективности
Наименование класса энергетической эффективности
Величина отклонения значения фактического удельного годового расхода энергетических ресурсов от базового уровня, %
А++
Высочайший
-60 включительно и менее
A++
Высочайший
от -50 включительно до -60
A
Очень высокий
от -40 включительно до -50
B
Высокий
от -30 включительно до -40
C
Повышенный
от -15 включительно до -30
D
Нормальный
от 0 включительно до -15
E
Пониженный
от +25 включительно до 0
F
Низкий
от +50 включительно до +25
G
Очень низкий
более +50
Все классы
График роста требований к энергоэффективности

Параметр для вычисления класса энергоэффективности

Для вычисления класса энергоэффективности используется удельная характеристика расхода тепловой энергии на отопление и вентиляцию.

Тип зданий
Этажность зданий
1
2
3
4,5
6,7
8,9
10,11
12 и выше
1.

Многоквартирные дома (на этапах проектирования, строительства, сдачи в эксплуатации) здания гостиниц, общежитий.

0,455
0,414
0,372
0,359
0,336
0,319
0,301
0,290
2.

Общественные здания, кроме перечисленных в строках 3-6

0,487
0,440
0,417
0,371
0,359
0,342
0,324
0,311
3.

Здания медицинских организаций, домов-интернатов

0,394
0,382
0,371
0,359
0,348
0,336
0,324
0,311
4.

Здания образовательных организаций

0,521
0,521
0,521
-
-
-
-
-
5.

Здания сервисного обслуживания, культурно-досуговой деятельности, складов.

0,266
0,255
0,243
0,232
0,232
-
-
-
6.

Здания административного назначения

0,417
0,394
0,382
0,313
0,278
0,255
0,232
0,232
Коэффициент qpот, единицы измерения Вт/(м·°С)

Нормативные требования в разных регионах

Значения удельного расхода тепловой энергии на отопление и вентиляцию qнорм для одинаковых типов зданий может варьироваться в зависимости от региона.

В таблице приведены значения qнорм для нового 10-ти этажного многоквартирного жилого дома, проектируемого с 2018 года для разных климатических условий.

Город
qнорм, кВтч/м2
Архангельск
102,1
Владивосток
77,0
Екатеринбург
93,4
Иркутск
106,6
Краснодар
40,6
Красноярск
103,3
Москва
72,9
Нижний Новгород
86,4
Новосибирск
103,0
Ростов на Дону
53,4
Санкт-Петербург
72,6
Владивосток
77,0
Смотреть все

Пример

Разберем вычисление требований к энергопотреблению нового жилого здания на примере жилого 10-ти этажного здания, расположенного в городе Москва.

Фактическое значение нормативного коэффицента эффективности qнорм должно соотвествовать следующим требованиям:

qбаз = 91,1 кВтч/м2
100%
qбаз2018 = 72,9 кВтч/м2
-20%

По завершении постройки дома должно выполняться вступившие в силу к этому моменту нормативное требование. Соответственно, для дома, построенного в 2021 году, должно выполняться нормативное требование 2018 года.

Показать параметры здания
Методы повышения энергоэффективности
1. Теплоизоляция ограждающих конструкций
2. Тепловые мосты
3. Пароизоляционный внешний контур здания
4. Светопрозрачные конструкции
5. Система отопления и вентиляции
1. Теплоизоляция ограждающих конструкций
  • Снижает потери тепла через конструктивные элементы здания
  • Повышает температуру внутренней поверхности наружных ограждений
  • Повышает параметры микроклимата здания
  • 2. Тепловые мосты
  • Оптимизация тепловых мостов повышает эффективность работы теплоизоляционного контура
  • Повышает однородность теплоизоляционного контура здания
  • Снижает риск увлажнения строительных конструкций из-за конденсации влаги внутри конструкций
  • 3. Пароизоляционный внешний контур здания
  • Увеличивает комфортность внутреннего микроклимата
  • Повышает долговечность строительных конструкций
  • Снижает влажность строительных конструкций
  • 4. Светопрозрачные конструкции
  • Повышают инсоляцию внутренних помещений
  • Снижают энергопотребление здания

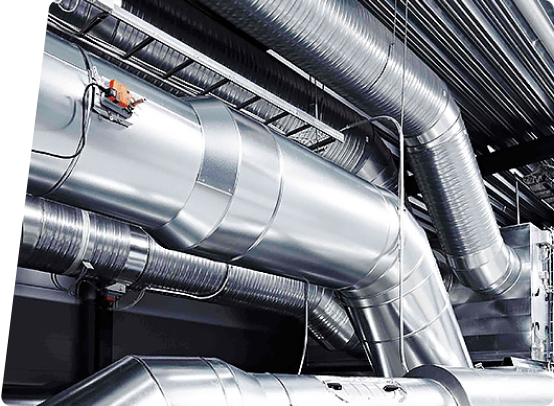

  • 5. Система отопления и вентиляции
  • Удаление загрязнений и избыточной влажности из помещений
  • Создает здоровый микроклимат внутри помещений
  • Подача свежего воздуха в помещения
  • Установка и применение индивидуальных тепловых пунктов
  • Двухтрубная система отопления вместо однотрубной
  • Закрытая система отопления вместо открытой
  • Вебинары по энергоэффективности

    Запись от 02.12.2021

    «Тепловая защита загубленных строительных конструкций изменение NO2 в СП 50.13330.2012 «Тепловая защита зданий»

    Утверждены требования по тепловой защите подвальных конструкций зданий

    Станислав Щеглов

    Руководитель направления Энергосбережение в строительстве

    Запись от 13.08.2020

    Работа с тепловым калькулятором ТЕХНОНИКОЛЬ

    Актуальные изменения в области нормирования и расчетов энергоэффективности. Тепловой Калькулятор Компании "ТЕХНОНИКОЛЬ" Предварительный расчет теплотехнической однородности

    Станислав Щеглов

    Руководитель направления Энергосбережение в строительстве

    Запись от 10.12.2020

    Работа с теплотехническим калькулятором ТЕХНОНИКОЛЬ

    Расчет приведенного сопротивления теплопередачи и определение необходимой толщины утепления в ограждающих конструкциях, при помощи «теплотехнического калькулятора ТЕХНОНИКОЛЬ»

    Станислав Щеглов

    Руководитель направления Энергосбережение в строительстве

    Алгоритм проектирования теплозащиты здания

    1
    Составление технического задания и определения исходных данных
    2
    Вычисление требуемых значений удельной характеристики расхода тепловой энергии
    3
    Определение класса энергоэффективности для здания многоквартирного дома
    4
    Учет требований для теплозащитной оболочки здания
    5
    Учет поэлементных требований к ограждающим конструкциям
    6
    Подбор состава (толщины утеплителя) ограждающих конструкций
    7
    Расчет комплексного требования к ограждающим конструкциям
    8
    Учет санитарно-гигиенического требования к ограждающим конструкциям
    9
    Расчет удельной характеристики расхода тепловой энергии
    10
    Выполнение требования приказа № 1550/пр «Об утверждении Требований энергетической эффективности зданий, строений, сооружений»
    11
    Определение класса здания МКД
    12
    Уменьшение нормируемых значений сопротивления теплопередаче при снижении теплового коэффициента
    Весь алгоритм
    Документ pdf

    Исходный документ с подробным описанием каждого этапа.

    pdf, 3,1 Мб
    Скачать 3,1 Мб
    pdf

    Теплотехнические характеристики здания удовлетворяющие требованию по энергоэффективности

    Данная таблица является примером.

    Параметры энергоэффективности жилого дома в г. Москва
    Год прохождения строительной экспертизы
    с 2018 по настоящее время
    Этажность
    10 эт.
    -
    Количество секций
    1 шт.
    -
    Внешние стены (Газосиликатный блок D600 - 300 мм)
    Площадь внешних стен
    2 472 м2
    -
    Однородность внешних стен
    0,85
    -
    Условное сопротивление теплопередаче внешних стен
    м2С/Вт
    3,52
    Толщина каменной ваты ТЕХНОНИКОЛЬ внешних стен
    мм
    100
    Чердачное перекрытие (Ж/Б плита 160 мм)
    Площадь чердачного перекрытия
    676 м2
    -
    Однородность чердачного перекрытия
    0,95
    -
    Условное сопротивление теплопередаче чердачного перекрытия
    м2С/Вт
    4,71
    Толщина каменной ваты ТЕХНОНИКОЛЬ чердачного перекрытия
    мм
    200
    Пол 1-го этажа (Ж/Б плита 220 мм)
    Площадь пола 1-го этажа
    676 м2
    -
    Однородность пола
    0,95
    -
    Условное сопротивление теплопередаче пола 1-го этажа
    м2С/Вт
    4,16
    Толщина каменной ваты ТЕХНОНИКОЛЬ пола 1-го этажа
    мм
    170
    Окна
    Площадь окон
    614 м2
    -
    Сопротивление теплопередачи окна (R)
    м2С/Вт
    0,66
    Рекуперация
    Эффективность рекуператора тепла вытяжного воздуха
    0%
    Тепловая энергия
    Удельный расход тепловой энергии на отопление и вентиляцию
    кВтч/м2
    70,9
    Норматив удельного расхода тепловой энергии на отопление и вентиляцию
    кВтч/м2
    72,9
    Класс ЭЭ
    C
    Снижение расхода тепловой энергии от норматива
    22%

    Онлайн калькуляторы ТЕХНОНИКОЛЬ

    Калькулятор теплозащиты

    Калькулятор теплозащиты

    Расчет необходимой толщины теплоизоляционного слоя, исходя из требуемого сопротивления теплопередачи для конкретного региона и типа строительной системы с учётом термических неоднородностей конструкций.

    Начать расчет

    Примеры выполненных расчетов

    Станислав Щеглов
    Станислав Щеглов
    Руководитель направления Энергосбережение в строительстве
    Остались вопросы по энергоэффективности? Напишите нам!

    Нажимая на кнопку, вы соглашаетесь
    с политикой обработки персональных данных

    * — обязательное поле
    Исключения
    Требования энергетической эффективности не распространяются на следующие здания, строения, сооружения:
    • культовые здания, строения, сооружения;
    • здания, строения, сооружения, которые в соответствии с законодательством Российской Федерации отнесены к объектам культурного наследия (памятникам истории и культуры);
    • временные постройки, срок службы которых составляет менее чем два года;
    • объекты индивидуального жилищного строительства (отдельно стоящие и предназначенные для проживания одной семьи жилые дома с количеством этажей не более чем три), дачные дома, садовые дома;
    • строения, сооружения вспомогательного использования;
    • отдельно стоящие здания, строения, сооружения, общая площадь которых составляет менее чем пятьдесят квадратных метров.
    Параметры здания
    Населенный пункт
    Москва
    Внутренняя температура
    20 °C
    ГСОП
    4 551
    Тип энергоносителя
    Тепловая
    Тариф на тепловую энергию
    1,72 р./кВт
    Этажность здания
    12
    Количество секций
    26,00 м
    Длина здания
    26,00 м
    Отапливаемая высота
    35,44 м
    Площадь оболочки здания
    5 038 м2
    Площадь стен + площадь окон
    3 686 м2
    Тип кровли
    Плоская
    Площадь кровли
    676 м2
    Площадь основания
    676 м2
    Остекленность
    20%
    Площадь окон
    737 м2
    Площадь наружных откосов
    147 м2
    Квартиры однокомнатные
    1 631 м2
    Квартиры двухкомнатные
    4 118 м2
    Квартиры трехкомнатные
    0 м2
    Площадь квартир
    5 749 м2
    Жилая площадь квартир
    3 449 м2
    Ваша роль на сайте
    Cайт будет подстраиваться в зависимости от вашей роли. Изменить выбор можно в любой момент. Выбор роли находится в верхней части страницы, рядом с телефонным номером.
    Проектировщик
    Проектировщик
    Архитекторы промышленных и гражданских объектов
    Торговый партнер
    Торговый партнер
    Компании, реализующие продукцию ТЕХНОНИКОЛЬ
    Подрядчик
    Подрядчик
    Компании, выполняющие подрядные работы
    Заказчик
    Заказчик
    Юридические лица, пользующиеся услугами и материалами ТЕХНОНИКОЛЬ
    Частный клиент
    Частный клиент
    Физические лица, пользующиеся услугами и материалами ТЕХНОНИКОЛЬ
    Сотрудник
    Сотрудник
    Сотрудники Корпорации ТЕХНОНИКОЛЬ
    Другое
    Другое
    Если ни одна из ролей вам не подходит, выберите этот вариант
    Вход или регистрация Вернуться к авторизации
    Изменить номер телефона Введите код, отправленный на номер
    Отправить повторно через 0:
    Отправить код повторно
    Зарегистрируйтесь и пользуйтесь всеми возможностями личного кабинета:
    • Получайте официальные ответы от производителя!
    • Используйте удобный интерфейс администрирования заявок!
    • Получайте консультации в режиме online!
    Нажимая на кнопку, вы соглашаетесь с политикой обработки персональных данных
