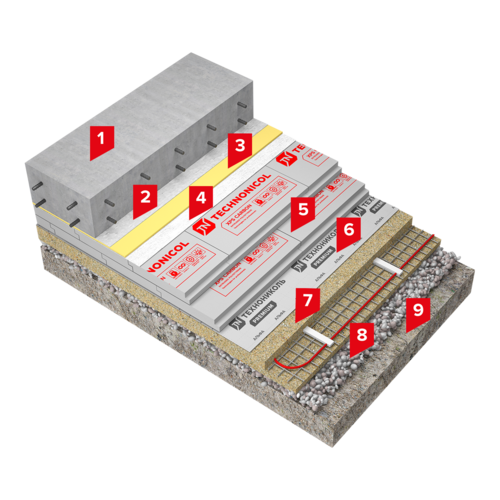

Система изоляции «пола по грунту» холодильных помещений
-
1Технологическая плита
-
2
-
3
-
4
-
5
-
6
-
7Песок с нагревательными элементами
-
8Щебеночная подготовка
-
9Уплотненное грунтовое основание
Альтернативные материалы
Описание
Документация
Технические сервисы
Наверх
Описание системы:
Системы изоляции холодильных помещений, устраиваемых по грунту, требуется проектировать с учетом предотвращения промерзания грунтов основания. Для этого, в том числе, следует применять системы искусственного обогрева грунтов. Повышение эффективности таких систем обеспечивается при укладке плит из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON над слоем с нагревательными элементами. Полиэтиленовая пленка, уложенная под плитами теплоизоляции, позволяет предотвратить капиллярный подсос влаги из грунта, а также создать пароизоляционный слой.
В качестве гидроизоляционного слоя применяется полимерная мембрана LOGICBASE V-SL, которая свободно укладывается на слой из экструзионного пенополистирола через разделительный слой из стеклохолста.
Соединение полотен гидроизоляционной мембраны LOGICBASE V-SL между собой осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов.
Область применения:
Данная система применяется в конструкции полов промышленных холодильников, устраиваемых на обогреваемых грунтах.
Производство работ:
Согласно СТО 72746455-4.3.1–2020 «Изоляционные системы ТЕХНОНИКОЛЬ. Системы изоляции перекрытий и полов по грунту».
