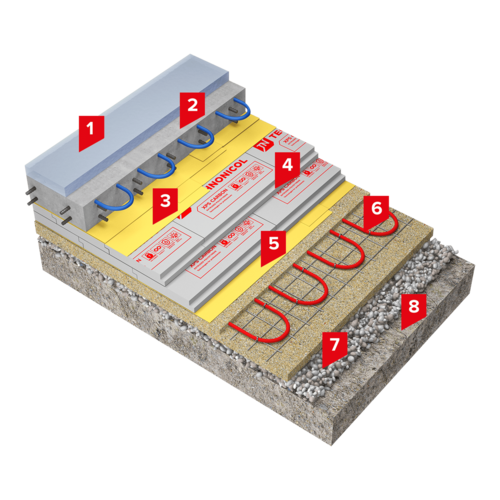

Система изоляции «пола по грунту» ледовых арен и катков.
-
1Уплотненное грунтовое основание
-
2Щебеночная подготовка
-
3Уплотненная песчаная подушка с нагревательными элементами
-
4
-
5
-
6
-
7Армированная железобетонная плита с трубами хладоносителя, толщина плиты не менее 120 мм
-
8Финишный слой- ледовое покрытие
Альтернативные материалы
Описание
Документация
Технические сервисы
Наверх
Описание системы:
Системы изоляции залов ледовых арен и катков, устраиваемых по грунту, требуется проектировать с учетом предотвращения промерзания грунтов основания. Для этого, в том числе, следует применять системы искусственного обогрева грунтов. Повышение эффективности таких систем обеспечивается путем устройства теплоизолирующего слоя плитами из экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON PROF над слоем с нагревательными элементами. Полиэтиленовая пленка, уложенная под плитами теплоизоляции, позволяет создать слой пароизоляции, обеспечивая надежный барьер для проникновения водяных паров из толщи грунта. В качестве скользящего слоя между теплоизоляцией и верхней армированной железобетонной плитой применяется два слоя пленки ТЕХНОНИКОЛЬ с проклейкой нахлестов, что позволяет обеспечить свободное движение плиты при ее линейном расширении\сжатии в процессе температурных перепадов.
Область применения:
Данная система применяется в конструкции полов для залов ледовых арен и катков, устраиваемых на обогреваемых грунтах.
Производство работ:
Согласно СТО 72746455-4.3.1-2015 «Изоляционные системы ТехноНИКОЛЬ. Системы изоляции перекрытий и полов по грунту. Требования к проектированию и монтажу».
