Крепление кровельного ограждения ТЕХНОНИКОЛЬ в парапет из сэндвич-панели

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

Читать 2 минуты

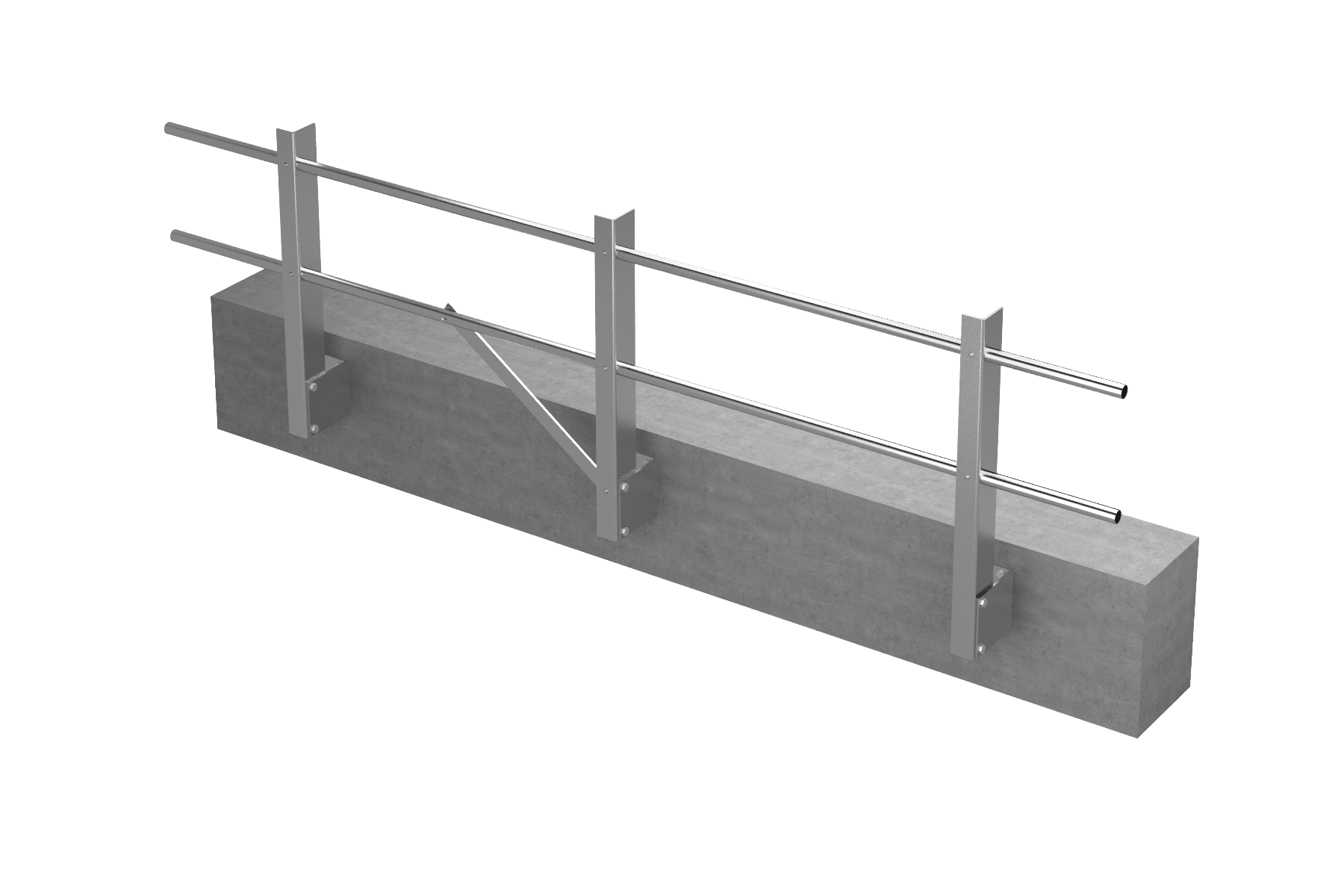

В случаях, когда требуется смонтировать ограждение на плоской крыше здания с парапетом из сэндвич-панелей, следует использовать специальное кровельное ограждение ТехноНИКОЛЬ КО/PRO/PV.

Это ограждение монтируется в вертикальную часть парапета с внутренней стороны. Рекомендуем применять один из следующих способов крепления ограждения ТехноНИКОЛЬ КО/PRO/PV к парапету из сэндвич-панели:

1. Сквозное крепление через сэндвич-панель с помощью ответной планки для кровельных ограждений.

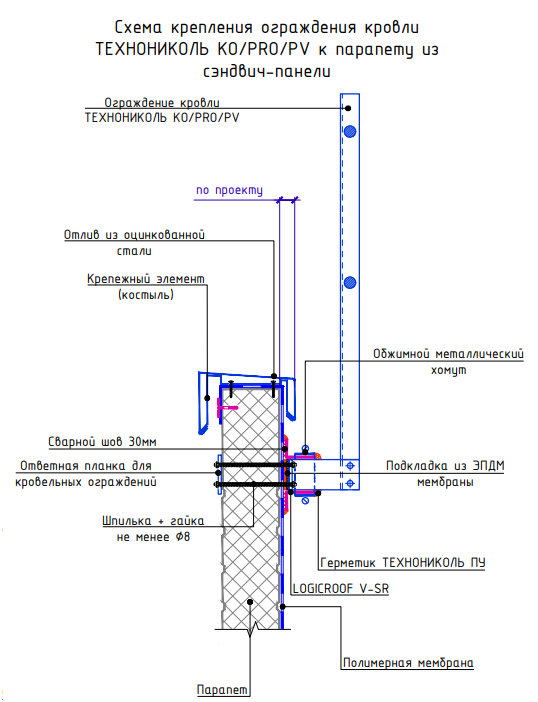

Крепление ответной планки к кронштейну кровельного ограждения следует осуществлять с помощью шпилек М8 с гайкой и шайбой (в комплект поставки не входит). Длина шпильки должна быть минимум на 40 мм больше толщины сэндвич-панели. Узел крепления будет выглядеть следующим образом:

2. Крепление кронштейнов ограждения в фахверк из металлического профиля.

Если есть возможность закрепить кронштейны кровельного ограждения в фахверк, то можно использовать этот способ. Для крепления в данном случае следует использовать сверлоконечные саморезы диаметром не менее 5,5 мм (в комплект поставки не входят).

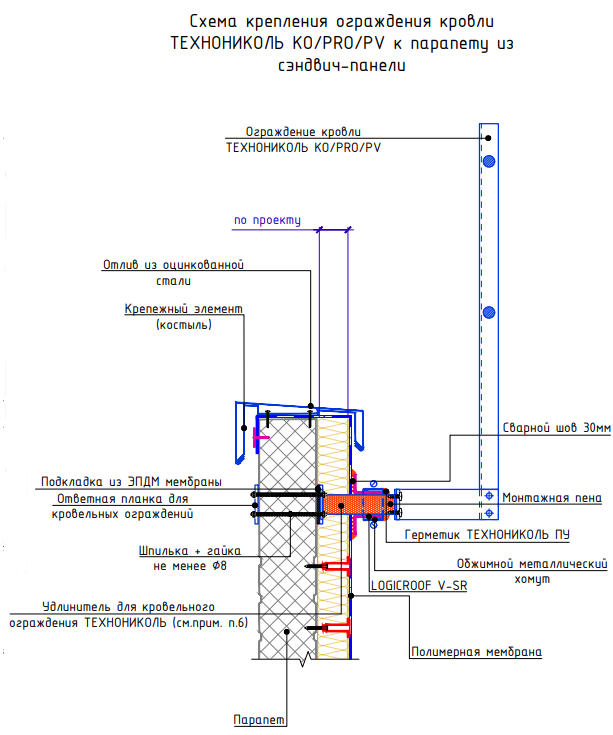

Если парапет имеет утепление с внутренней части, то для крепления к нему кровельного ограждения следует дополнительно использовать удлинитель для кровельного ограждения ТЕХНОНИКОЛЬ, который соединяется с кронштейном ограждения болтами М8х20 с шайбой и гайкой (в комплект не входят). Тогда узел будет выглядеть следующим образом:

При правильном выполнении крепления кровельного ограждения ТехноНИКОЛЬ КО/PRO/PV к парапету из сэндвич-панели указанными способами обеспечивается требование ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» по минимальной нагрузке, которую должно выдерживать кровельное ограждение, — не менее 0,54 кН (54 кгс).
