Анкер TERMOCLIP Cтена V2

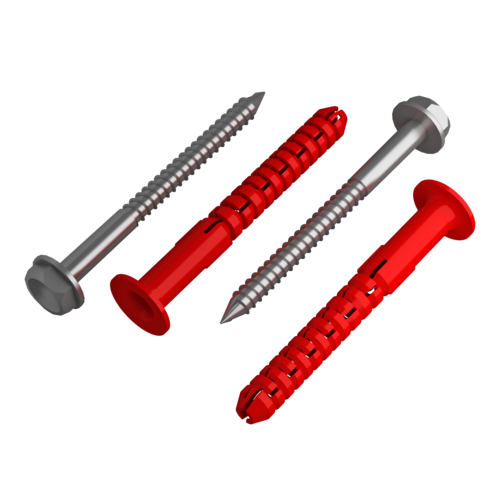

TERMOCLIP Cтена V2 состоит из полиамидной гильзы с плоским бортиком и закручиваемого распорного элемента с шестигранной головкой с пресс-шайбой, выполненного из коррозионностойкой или углеродистой стали с антикоррозионным покрытием.
Предназначен для крепления кронштейнов навесных фасадных систем с воздушным зазором (НФС) и других строительных нагружаемых конструкций и изделий промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.), к несущему основанию из конструкционных и теплоизоляционно-конструкционных материалов, к наружным и внутренним конструкциям зданий и сооружений различного назначения.
Изделие применяется на зданиях и сооружениях различной высотности в соответствии с Техническим регламентом "О безопасности зданий и сооружений" №384-ФЗ, для всех климатических и ветровых зон Российской Федерации. Допускается применение в сейсмоопасных регионах Российской Федерации при землетрясениях до 9 баллов. класс пожарной опасности в составе НФС К0 по ГОСТ 31251.
Каждое изделие на конкретном объекте проходит контрольные испытания для определения фактических значений вытягивающих усилий, характеризующих прочностные свойства материала стены и условия монтажа. Рекомендуемая температура монтажа от -10 до +30°С. При применении фасадного анкера предусматривается видимое крепление присоединяемых элементов. Изделие устанавливается закручиваемым способом.
Отверстие должно буриться сверлом номинальным диаметром 10 мм. Запрещено применение сверел с признаками радиального биения или ненормативным дефектом твердосплавной режущей кромки. Технологические допуски диаметра режущей кромки сверла от 10,21мм до 10,39 мм. Рекомендуется применять только сверла Termoclip BP SDS+ D10 (для всех типов оснований) и TJ SDS+ D10 (для высокопрочных армированных бетонов), изготовленные в соответствии с европейским стандартом качества PGM. Глубина отверстия должна превышать заданную глубину анкеровки как минимум на 20 мм . Отверстие перед установкой дюбеля должно быть продуто сжатым воздухом или прочищено механически при помощи специального ёршика.
Изделия должны храниться упакованными и уложенными на поддоны. Поддоны должны располагаться на сухой ровной поверхности. В течение всего срока хранения изделия должны быть защищены от воздействия атмосферных осадков и попадания прямых солнечных лучей.
Изделия транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта. Допускается транспортирование изделий на расстояние до 500 км в открытых автотранспортных средствах, с обязательной защитой от атмосферных осадков.
12 месяцев.
Упаковавыется в коробки.Коробки должны храниться на поддонах в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
Код ОКПД2: 22.23.19.190
Код ТН ВЭД: 3925 90 800 9
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Усилие вырыва из бетона | кН | не менее | 24 | по спецификации изготовителя |
Усилие вырыва из кирпича | кН | не менее | 19 | по спецификации изготовителя |
Усилие вырыва из щелевого кирпича | кН | не менее | 5,5 | по спецификации изготовителя |
Минимальная температура эксплуатации | ºC | не ниже | -50 | по спецификации изготовителя |
Максимальная температура эксплуатации | ºC | не выше | +80 | по спецификации изготовителя |
Коррозионная стойкость | лет | не менее | 50 | по спецификации изготовителя |
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Диаметр анкера | мм | - | 10 | по спецификации изготовителя |
