Создание многослойной конструкции с использованием материалов из каталога ТЕХНОНИКОЛЬ

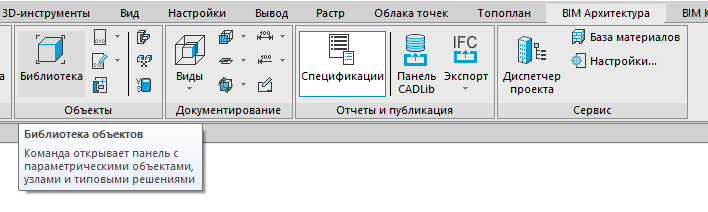

На ленте во вкладке «BIM Архитектура» → панель «Объекты» выбрать команду «Библиотека»;

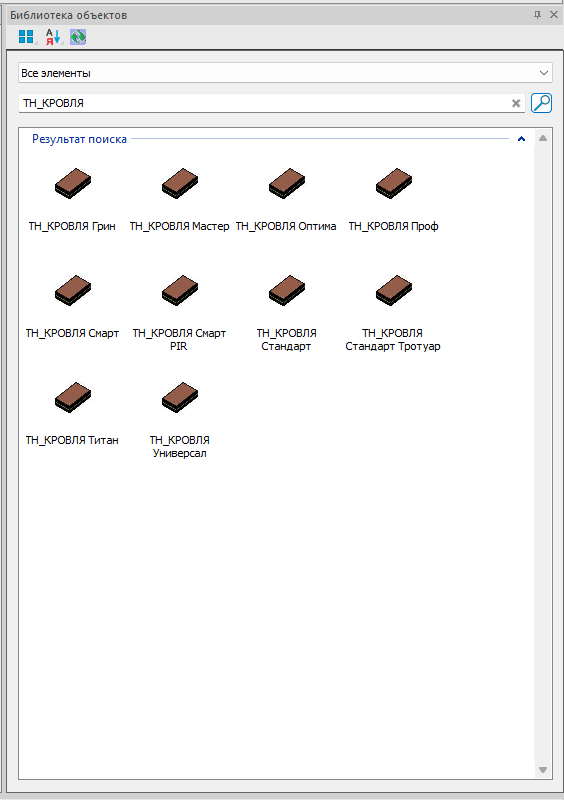

Найти соответствующую строительную поверхность в открывшемся окне «Библиотека объектов»;

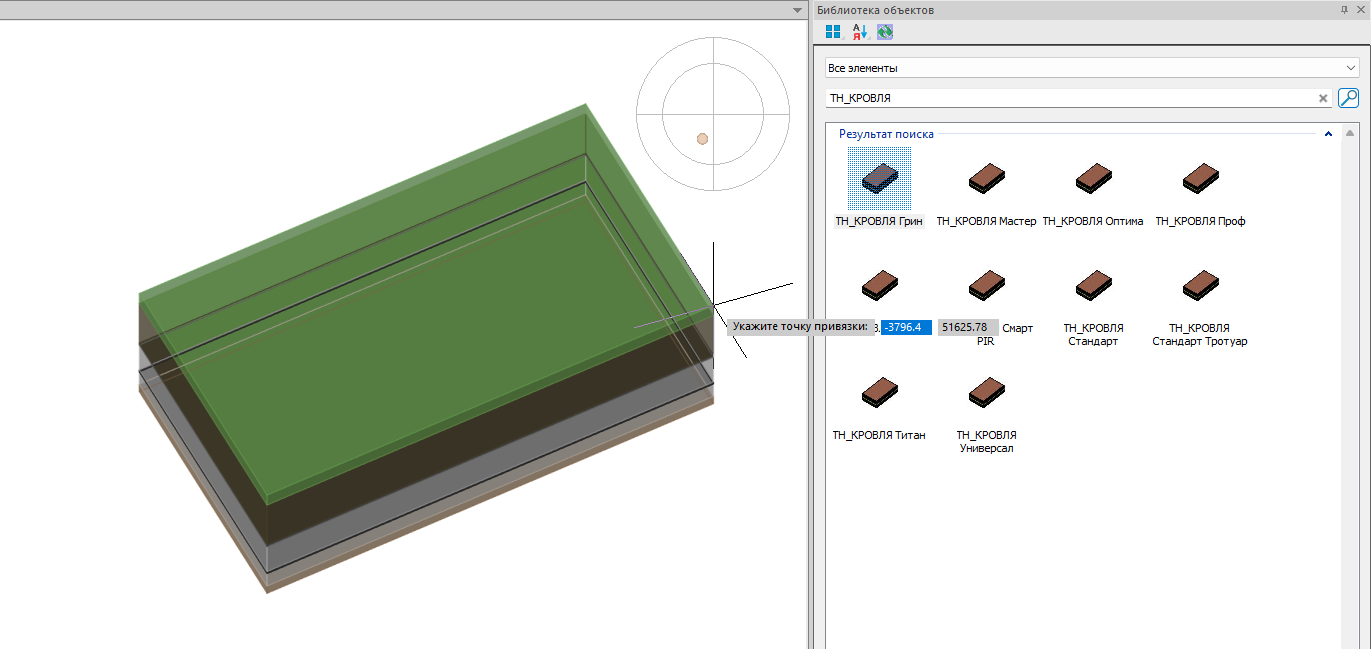

В окне «Результат поиска» выбрать необходимую поверхность двойным нажатием;

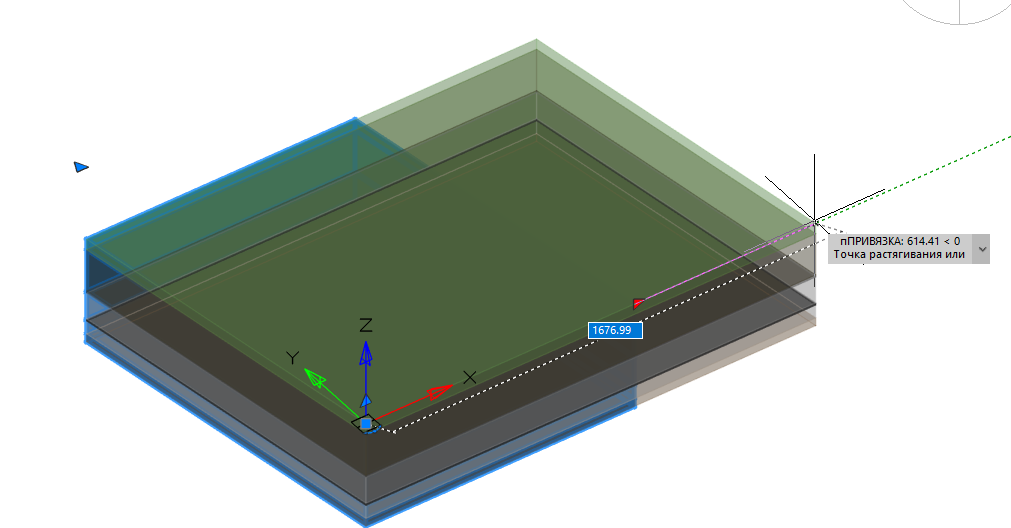

Кликнув по объекту, появляются ручки растягивания, потянув за которые можно удлинить или сделать шире объект.

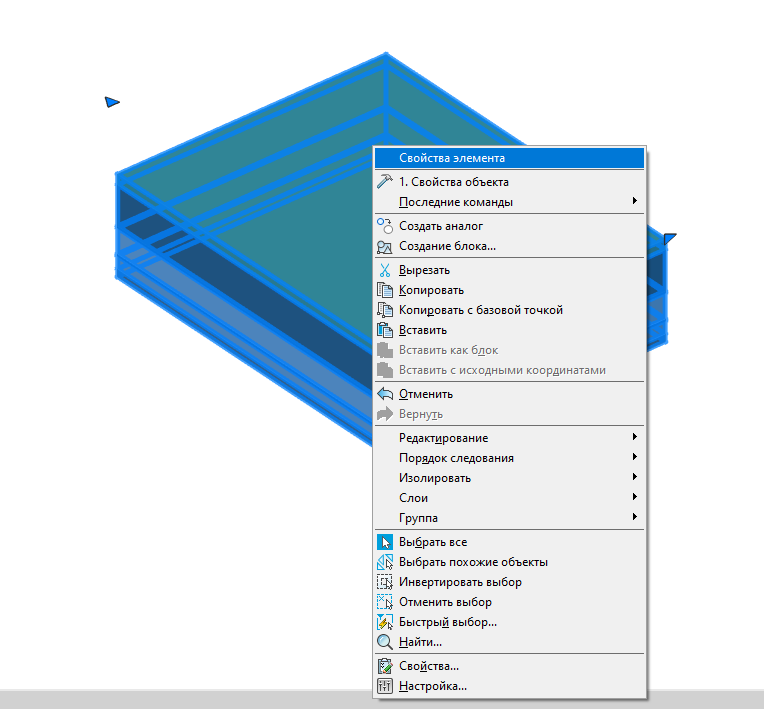

Задать толщину, наименование, цвет и тип штриховки слоям можно кликнув правой кнопкой мыши на объект и выбрать «Свойства элемента».

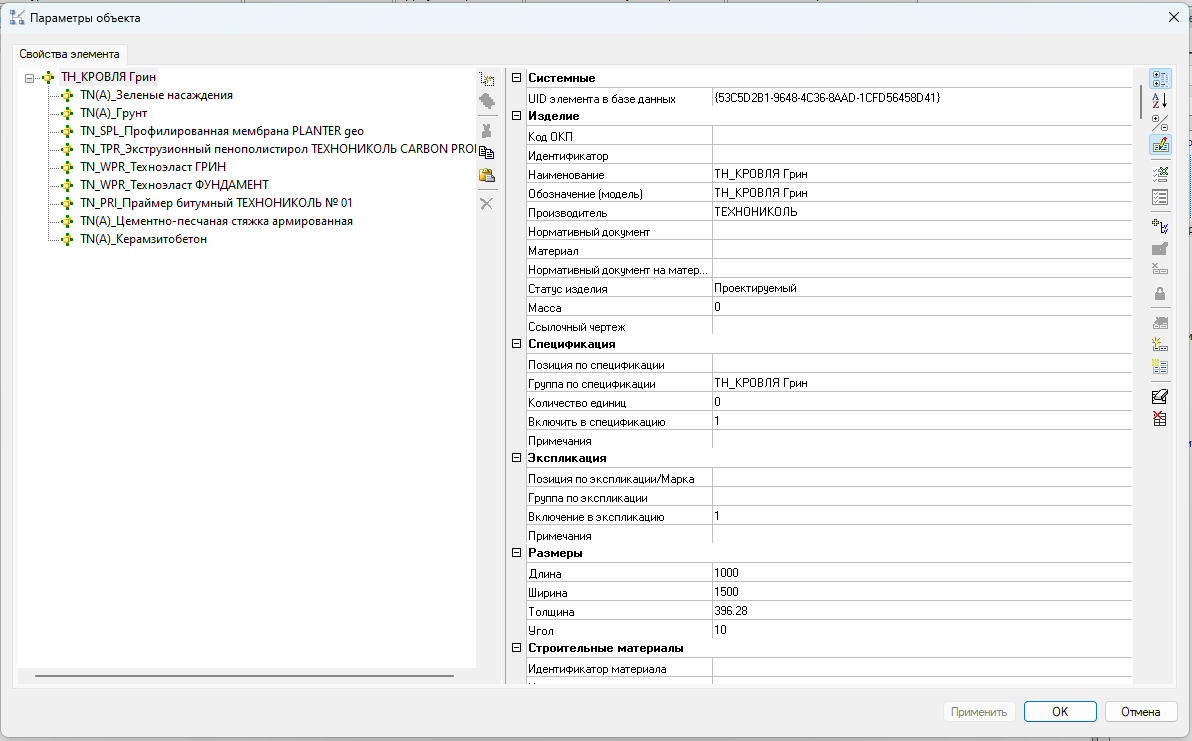

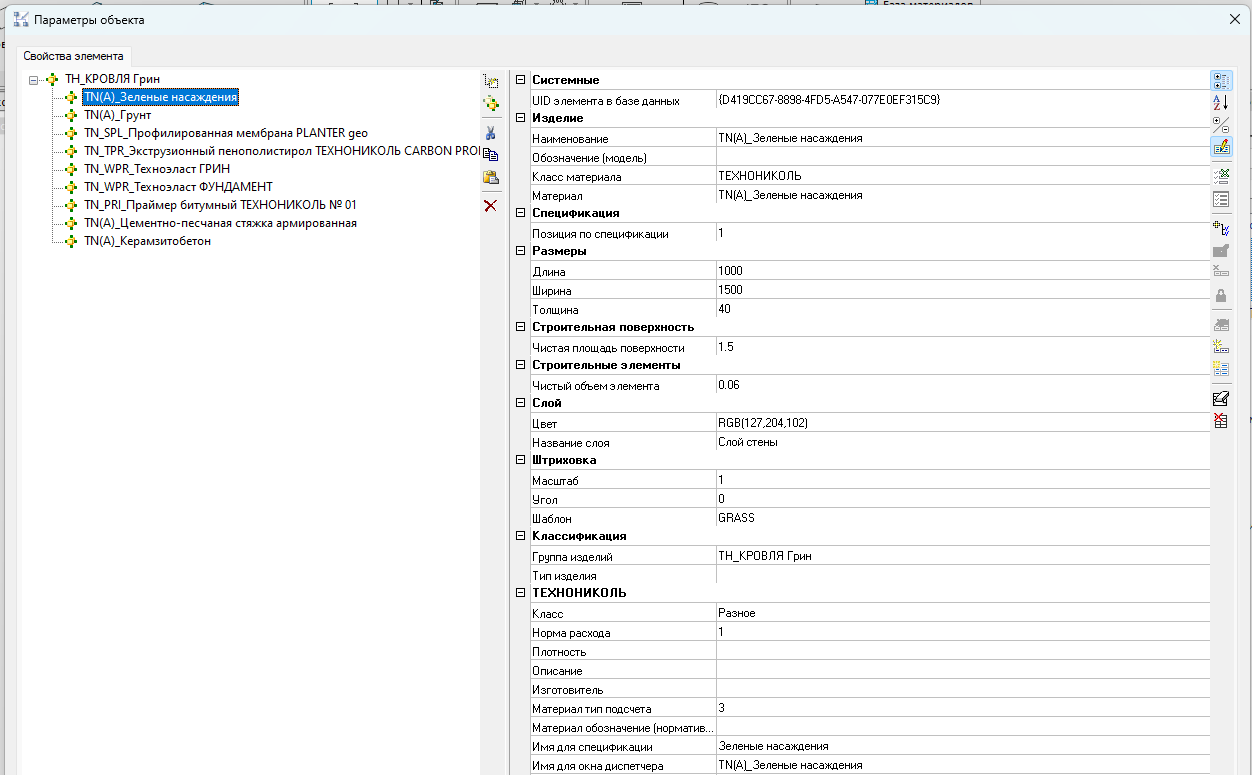

В появившимся окне мы можем видеть параметры конструкции
Для изменения толщины, цвета и штриховки отдельны слоёв выбираем нужный слой из окна иерархии объекта и можно вручную редактировать эти параметры
Полученный результат;
Формирование ведомостей многослойных конструкций

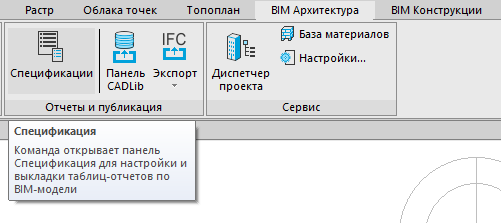

Во вкладке «BIM Архитектура» на панели «Отчеты и публикации» выбрать команду «Спецификатор»;
Во вкладке «BIM Архитектура» на панели «Отчеты и публикации» выбрать команду «Спецификатор»;

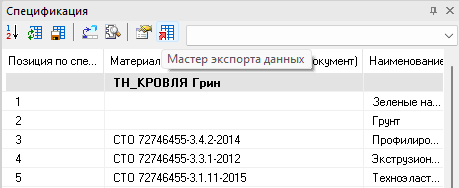

В открывшемся окне переходим в «Мастер экспорта данных»;

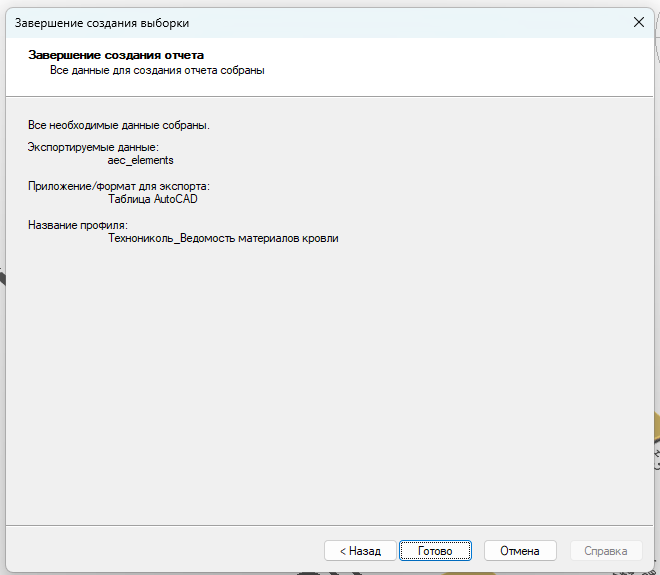

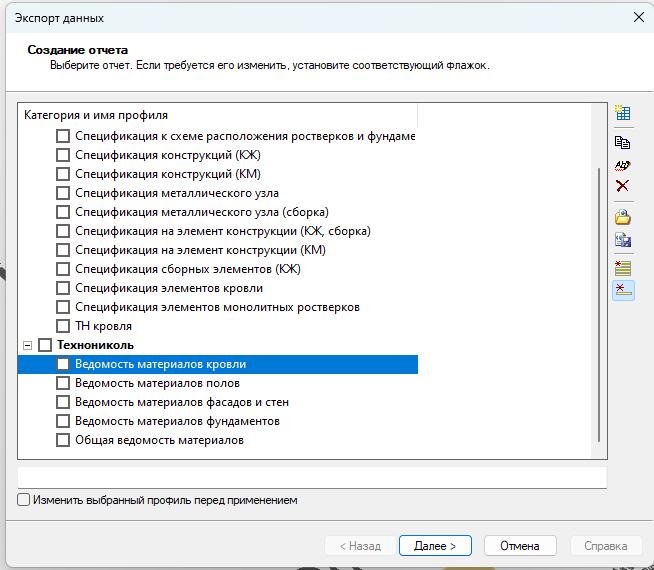

Выбираем необходимый профиль спецификации, нажать «далее», а затем «Готово»

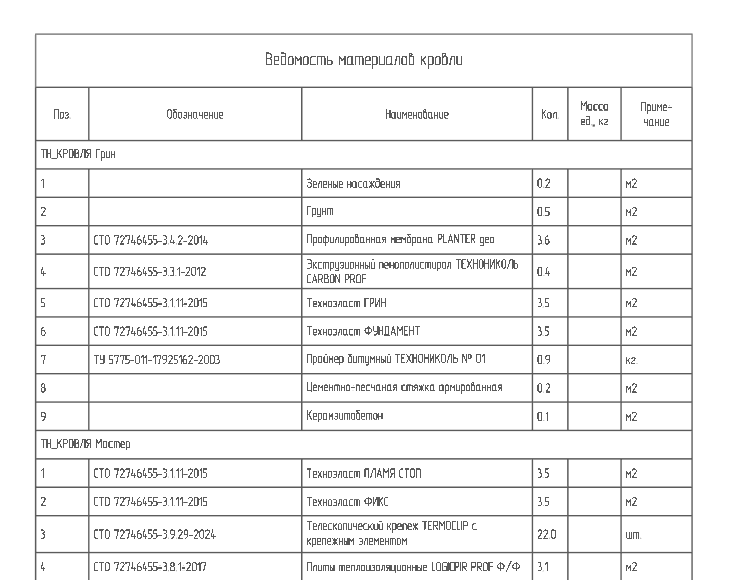

После указать место вставки «Ведомости»;
Строительные материалы:
- Создано 82 материала.
Многослойные конструкции:
- Создано 28 многослойных конструкции.
